• Ouvrir la porte.
• Desserrez les deux vis avant dans la charnière supérieure et avec la vis latérale (celle entourée sur l'image) réglez la porte en
avant ou en arrière (voir Fig. 35).
• Une fois le centrage de la porte trouvé, verrouillez les 2 vis avant.
5.9

RACCORDEMENT THERMOSTAT EXTERNE

Le poêle a déjà un thermostat interne. Si vous le désirez, le poêle peut être relié à un thermostat ambiant externe. Cette opération
doit être effectuée par un technicien agréé.
Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poêle. Activer le thermostat
externe (configuration d'usine OFF) de la manière suivante :
• Appuyer sur la touche « menu ».
• Défiler avec les flèches jusqu'à « Selection »
• Sélectionner en appuyant sur « menu ».
• Défiler à nouveau avec les flèches jusqu'à « Therm. Deporte »
• Sélectionner en appuyant sur « menu ».
• Appuyer sur les touches -/+.
• Pour activer le thermostat externe, sélectionner « On ».
• Appuyer sur la touche « menu » pour confirmer.
5.10 BRANCHEMENT ÉLECTRIQUE
Important: l'appareil doit être installe par un technicien spécialisé!
• Le branchement électrique s' e ffectue au moyen d'un câble avec fiche sur une prise électrique capable de supporter la charge
et la tension de chaque modèle comme indiqué dans le tableau des données techniques (voir CARACTÉRISTIQUES a pag.
41).
• La fiche doit être facilement accessible quand l'appareil est installé.
• S'assurer que le réseau électrique dispose d'une mise à terre suffisante : si celle-ci est inexistante ou insuffisante, procéder à sa
réalisation selon les normes en vigueur.
• Brancher le câble d'alimentation avant sur le dos du poêle (voir Fig. 36), puis à une prise murale.
• L'interrupteur général O/I (voir Fig. 36) ne doit être activé que pour allumer le poêle ; si ce n' e st pas le cas, il est conseillé de le
tenir éteint.
• Ne pas utiliser de rallonges.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un technicien agréé.
• Débrancher le poêle pendant les périodes d'inutilisation.

5.11 REGISTRE AIR

Le chauffage est équipé d'un registre d'air arrière amovible
Le poêle est régulé en fonction des données de la cheminée et de la pastille utilisée, selon les caractéristiques techniques (voir
CARACTÉRISTIQUES a pag. 41)
Si les données ne correspondent pas, le technicien autorisé peut augmenter le tirage du poêle en retirant / dévissant la bague
située à l'intérieur du tuyau d'entrée d'air (voir Fig. 37).
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT

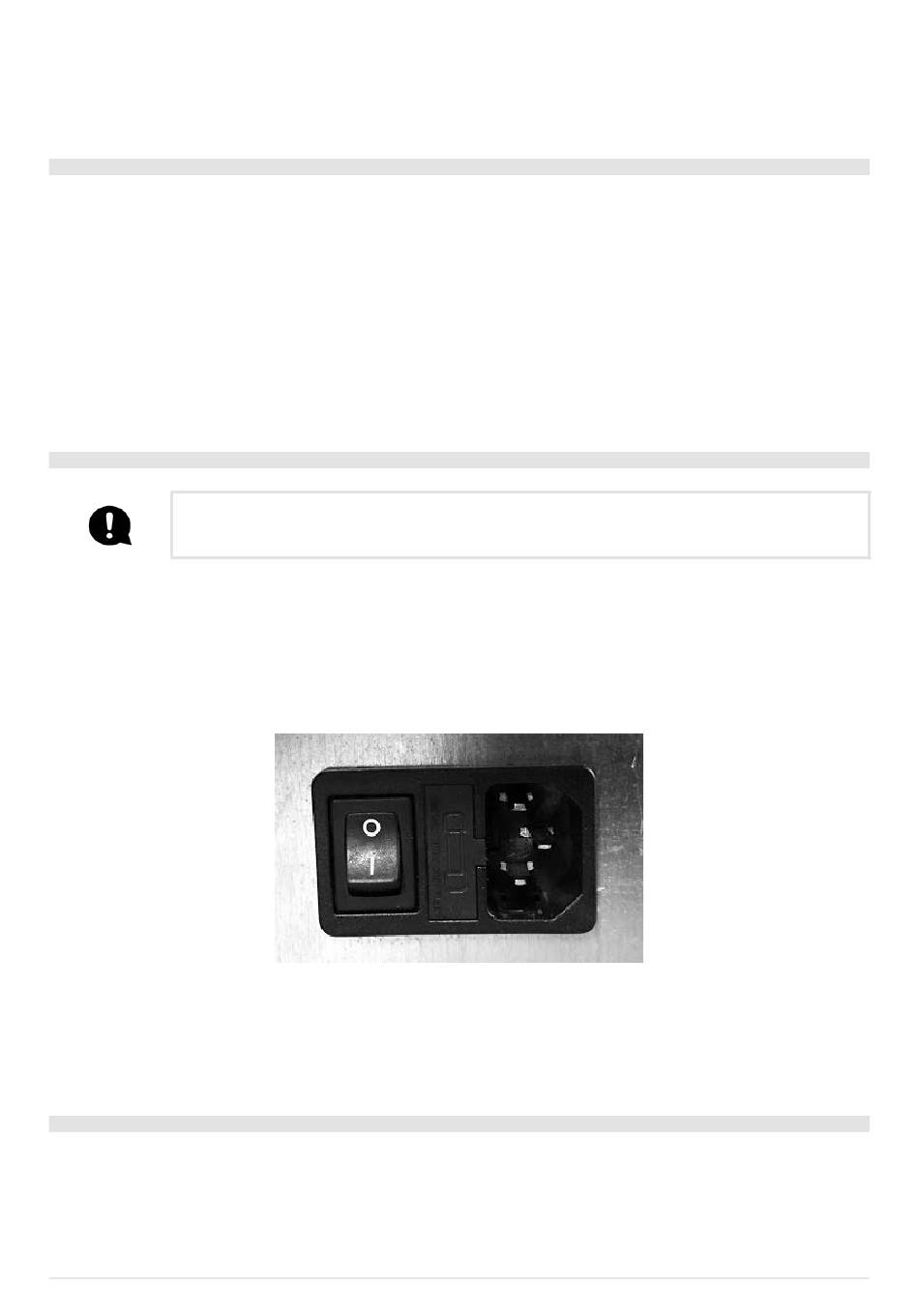

Fig. 36 - Prise électrique avec interrupteur général
29
