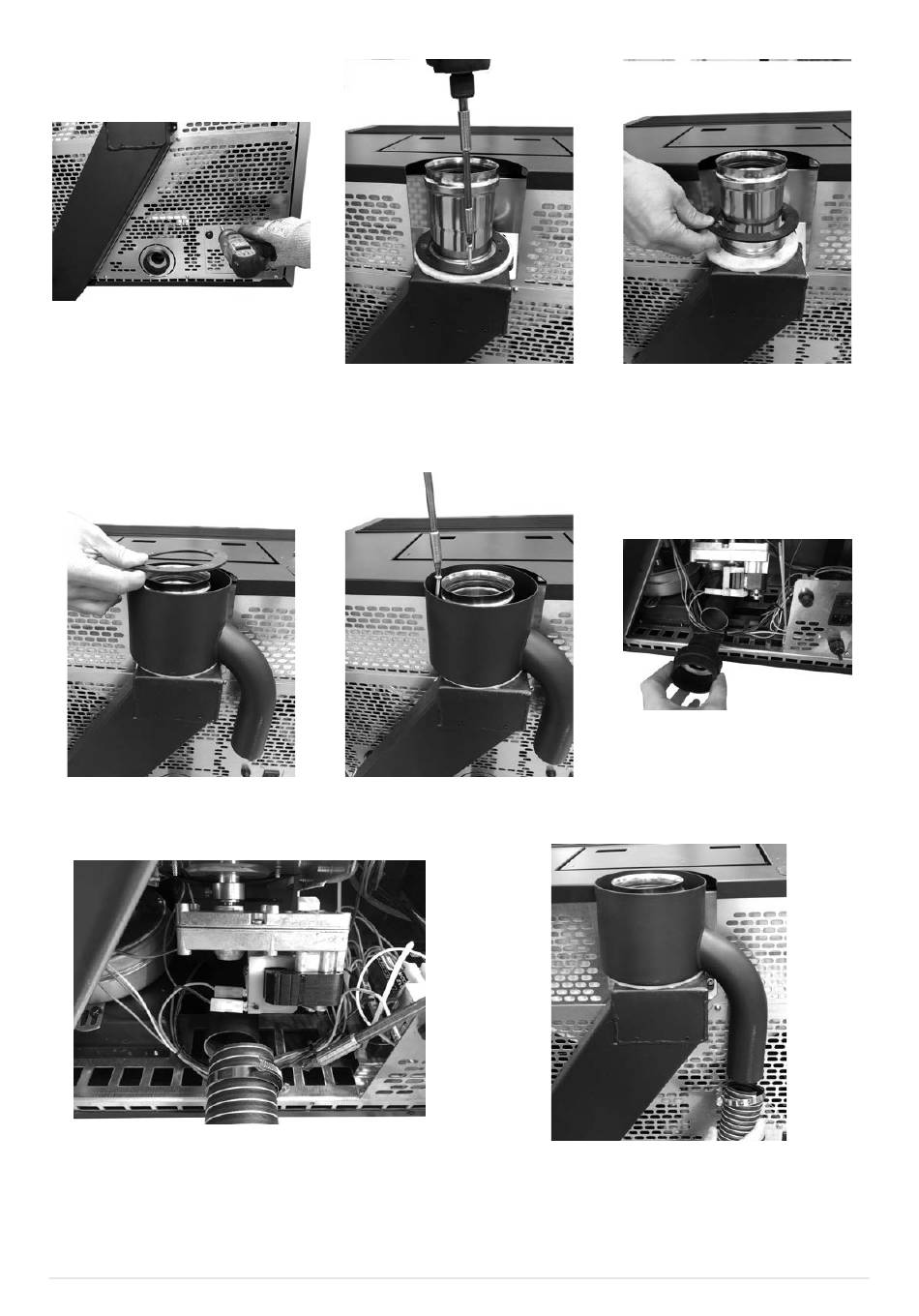

Fig. 46 - Retrait du panneau arrière Fig. 47 - Dévisser l'évacuation Fig. 48 - Enlever l'anneau
• Placer le tuyau pour l' é vacuation supérieure avec le tuyau concentrique sur la partie arrière (voir Fig. 49).
• Fixer le tuyau concentrique (voir Fig. 50).
• Retirer l'anneau à l'intérieur du raccord en silicone (voir Fig. 51).
Fig. 49 - Évacuation supérieure Fig. 50 - Fixer le concentrique sur le tuyau Fig. 51 - Enlever le raccord en silicone
• Raccorder les 2 entrées de l'air comburant avec le tuyau flexible (voir Fig. 52 et Fig. 53) et fixer avec les colliers métalliques.
Fig. 52 - Branchement 2 entrées Fig. 53 - Branchement 2 entrées
