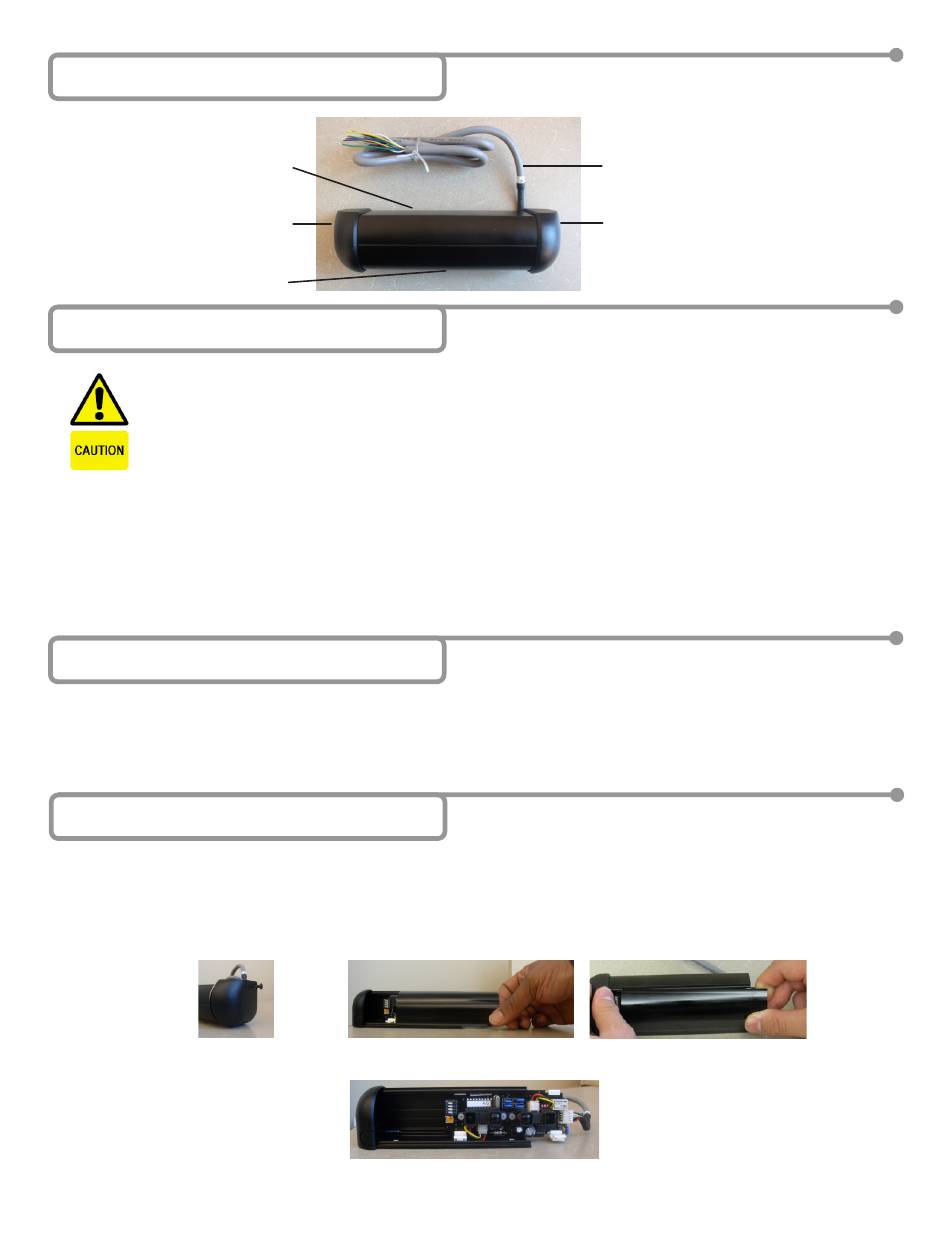

3 ID des composants
CAPUCHON D'EXTRÉMITÉ GAUCHE
4 Précautions
‰ Coupez l'alimentation du linteau avant d'effectuer un câblage, quel qu'il soit.
‰ Maintenez un environnement propre et sécurisé lorsque vous travaillez dans des endroits publics.
‰ Soyez toujours conscient des piétons qui passent près de la porte.
‰ Arrêtez toujours toute la circulation piétonne par l'ouverture de la porte lorsque vous effectuez des tests qui peuvent entraîner des
activations inattendues de la porte.
‰ DES (décharge électrostatique) : Les cartes de circuit imprimé sont vulnérables aux dommages causés par des décharges
électrostatiques. Avant de manipuler une carte, assurez-vous de dissiper la décharge électrostatique de votre corps.
‰ Vérifiez toujours la position de tout le câblage avant de mettre sous tension afin de vous assurer que les pièces en mouvement de
la porte n'accrochent pas de fils, ce qui pourrait causer des dommages matériels.
‰ Assurez-vous que tout est conforme aux normes de sécurité applicables (c.-à-d., ANSI A156.10) une fois l'installation terminée.
‰ NE tentez PAS une réparation des composants internes. Toutes les réparations et/ou tous les remplacements des composants
doivent être effectués par BEA, Inc. Le démontage ou la réparation non autorisés peuvent :
1. mettre en danger votre sécurité personnelle et vous exposer à un risque de décharge électrique;
2. affecter négativement les performances sûres et fiables du produit, ce qui entraîne l'annulation de la garantie.
5 Vérification avant l'installation
1.
Lorsqu'on se prépare à relier plusieurs appareils pour une configuration de système, il est préférable de s'assurer du bon fonctionnement
de chaque appareil de manière indépendante avant de commencer pour aider à réduire le temps de dépannage plus tard en cas
d'anomalie.
2.
Assurez-vous que la tension de secteur est adéquate et stable avant d'installer l'équipement. Assurez-vous toujours que la tension de
secteur est correcte et stable avant d'ajouter un équipement sur une nouvelle installation en utilisant de nouveaux circuits d'alimentation
électrique. N'oubliez pas de couper l'alimentation après cette vérification et avant d'effectuer un câblage dans le système.
6 Installation mécanique
Pour préparer le montage du R2E-100 au linteau, effectuez les étapes suivantes :
1.
Retirez le capuchon d'extrémité droite du R2E-100 (Photo 1). Il est fixé à l'aide d'une vis Phillips.
2.
Retirez la lentille du R2E-100 en la faisant coulisser à l'extrémité droite hors du boîtier d'environ 1/4 de pouce et sortez doucement la
lentille du boîtier vers le bas (Photo 2).
1
3.
Faites glisser la carte de circuits imprimés (PCB) et les agrafes en plastique hors du boîtier et mettez-les de côté (Photo 3).
©BEA
| Original Instructions
75.5644.09 R2E-100 20181009
BOÎTIER
LENTILLE
2
3
CÂBLE DE 4 PIEDS
CAPUCHON D'EXTRÉMITÉ DROITE
REMARQUE : Le R2E-100 et tout dispositif connecté doivent être montés
à l'intérieur de la zone protégée pour être conforme aux normes UL294/
ULC-S319.
Page 2 of 10
