BEA EAGLE ONE Manuel D'utilisation

DESCRIPTION
1
2
1. connecteur principal
2. antenne champ large
3. antenne champ étroit
4. boutons-poussoirs
5. capot
SPECIFICATIONS TECHNIQUES
Technologie:
Fréquence émise:
Puissance émise:
Densité de puissance émise:
Mode de détection:
Vitesse min. de détection:
Tension d'alimentation:
Fréquence secteur:
Consommation:
Sortie:
Tension max. aux contacts:
Courant max. aux contacts:
Pouvoir de coupure max:
Hauteur de montage:
Indice de protection:
Plage de température:
Dimensions:
Angles d'inclinaison:
Matière du boîtier:
Poids:
Longueur du câble:
Conformité:
* Toute autre utilisation de l'appareil est en dehors du but autorisé et ne peut pas être garantie par le fabricant.

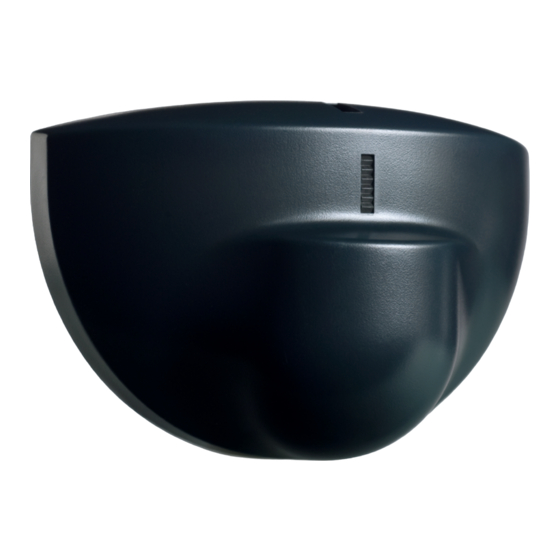

EAGLE ONE
DÉTECTEUR D'OUVERTURE UNIDIRECTIONNEL
POUR PORTES AUTOMATIQUES*
Manuel d'utilisation pour produits à partir de la version 0600
Voir étiquette produit pour le numéro de série
hyperfréquence et microprocesseur
24,150 GHz
< 20 dBm EIRP
< 5 mW/cm²
mouvement
5 cm/s
12V à 24V AC ±10%; 12V à 24V DC +30% / -10%
50 à 60 Hz
< 2 W
relais (contact inverseur libre de potentiel)
42V AC / DC
1A (résistif)
30W (DC) / 60VA (AC)
de 1,8 m à 4 m
IP54
de -20 °C à +55 °C
120 mm (L) x 80 mm (H) x 50 mm (P)
0° à 90° en vertical; -30° à +30° en latéral
ABS
215 g
2,5 m
RED 2014/53/EU , RoHS 2 2011/65/EU
Les spécifications techniques sont susceptibles de changer sans préavis.
3
4
Mesuré dans des conditions spécifiques.
5
