6 Installation mécanique (suite)

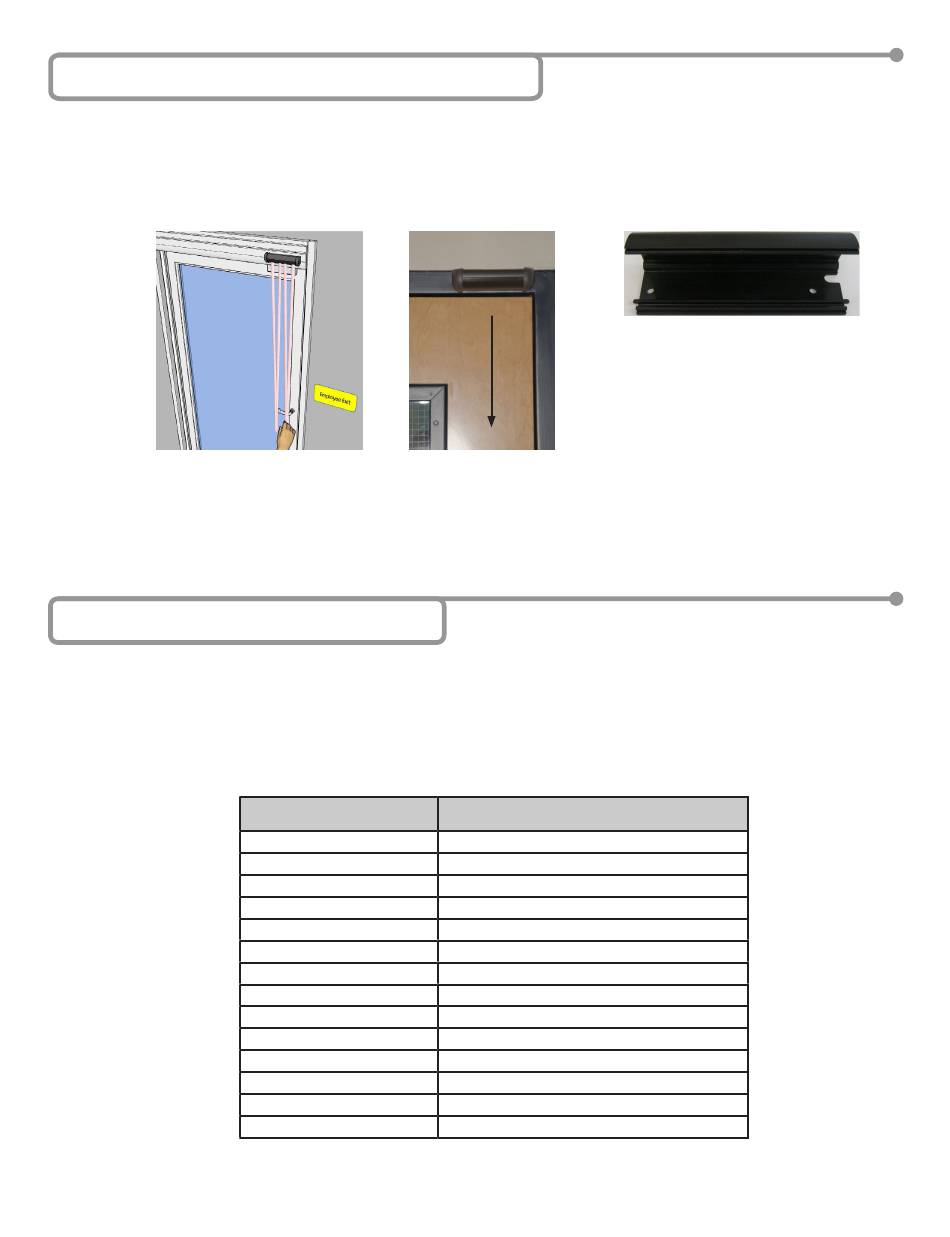

Le R2E étant démonté, commencez la procédure d'installation.
1.
Tenez le R2E-100 au-dessus de l'emplacement choisi; il doit être centré directement au-dessus de la poignée de porte (Photo 4 et Photo 5) et
fixez-le à l'aide de 2 vis autoperceuses incluses dans l'emballage. Le boîtier a deux trous de montage déjà percés à chaque extrémité (Photo 6).
Il pourrait être nécessaire de percer un trou pilote (diamètre 1/8 po) dans le linteau pour faciliter la pose des vis.
Assurez-vous que le R2E-100 est bien fixé à chaque extrémité.
4
Installer le R2E-100 avec le couvre-lentille dirigé vers le bas vers la
2.
Si le R2E-100 est fixé directement sur le linteau de la porte et que le câblage passe à l'intérieur de celui-ci, percez un trou de 3/8 po près
du capuchon d'extrémité droite du détecteur pour permettre le passage du fil dans le linteau. Le trou de passage du fil doit être situé en
face de la découpe du boîtier.
7 Installation électrique
Une fois le R2E-100 fixé au linteau, le câblage et le filage peuvent être complétés. Utilisez le câble fourni avec un connecteur à 14 broches.
Pour les installations homologuées UL, le R2E-100 doit être alimenté uniquement par un bloc d'alimentation limité en puissance homologué UL 294;
il doit aussi être connecté à un dispositif de verrouillage électronique (EL) ou un matériel associé de contrôle d'accès homologués UL.
Pour les installations homologuées CAN/ULC-S319, le R2E-100 doit être alimenté uniquement par un bloc d'alimentation limité en puissance ou de
classe 2 homologué ULC-S319 ou ULC-S318; il doit aussi être connecté à un dispositif de verrouillage électronique (EL), un lecteur de carte et des
commutateurs de porte/REX, tous homologués ULC-S319.
Les bornes et les conducteurs sont conformes à la norme CSA C22.1 du Code canadien de l'électricité, Partie 1, norme de sécurité pour les
installations électriques.
©BEA
| Original Instructions
75.5644.09 R2E-100 20181009
5
poignée de porte
CONNECTEUR 14 BROCHES
COULEUR DU FIL
Rouge
Noir
Blanc/Bande noire
Vert/Bande noire
Jaune/Bande noire
Blanc
Vert
Jaune
Bleu
Bleu/Blanc
Orange
Orange/Blanc
Marron
Marron/Blanc
REMARQUE : TOUS LES CIRCUITS SONT À PUISSANCE LIMITÉE, CLASSE 2.
Plafond
Boîtier du détecteur
Couvre-lentille
Poignet de porte
SIGNAL
12 à 24 V CA/CC ±10 %
12 à 24 V CA/CC ±10 %
Relais 1 Commun
Relais 1 Normalement ouvert
Relais 1 Normalement fermé
Relais 2 Commun
Relais 2 Normalement ouvert
Relais 2 Normalement fermé
Entrée SÈCHE de lecteur de carte
Entrée SÈCHE de lecteur de carte
Entrée SÈCHE Demande de sortie
Entrée SÈCHE Demande de sortie
Entrée SÈCHE du commutateur de position de porte
Entrée SÈCHE du commutateur de position de porte
6
Trous de montage déjà percés
séparés environ de 4 1/4 po
