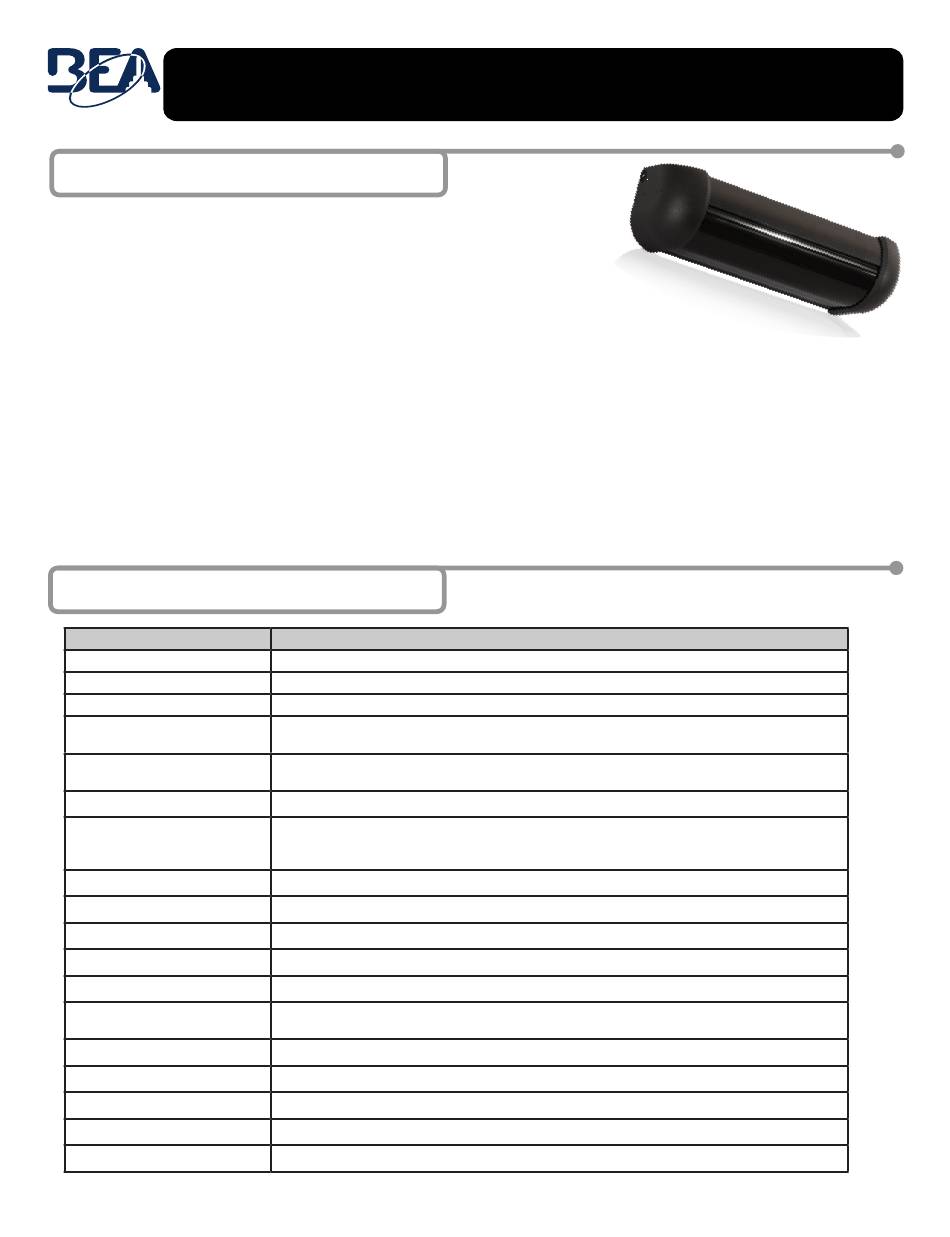

1 Description
Le R2E-100, y compris les accessoires périphériques, est un détecteur infrarouge actif de demande
de sortie pour des applications situées dans le lieu protégé. Il est homologué UL comme dispositif de
demande de sortie selon la norme UL 294 et la norme CAN/ULC-S319. Le dispositif demande de
sortie et classifié dans la « classe 1 » selon la norme CAN/ULC-S319.
Le R2E-100 est conçu pour être monté sur ou au-dessus d'un linteau de porte afin que le patron
de détection soit précisément centré en avant de la poignée de la porte. Dans ce scénario, lorsque
l'utilisateur s'approche de la poignée de la porte pour sortir, le dispositif de verrouillage électronique (EL)
est libéré et la personne peut sortir. Le rideau de détection infrarouge actif du R2E-100 est bien défini pour
garder la porte fermée, en rejetant la circulation parallèle et les objets qui glissent sous la porte. La distance de
détection, ou portée du détecteur, est réglable de 20 à 48 pouces (508 à 1219 mm).
Vous pouvez sélectionner le mode de reverrouillage du R2E-100 pour exécuter le mode minuterie ou le mode position de porte.
En mode minuterie, le temps de maintien du relais commande quand le dispositif de sécurité est reverrouillé; il est réglable de 0,5 à 60
secondes. En outre, le mode minuterie offre des sous-modes de fonctionnement sélectionnables, le mode de redémarrage (le temps de maintien du relais
n'expire pas tant que le détecteur est en détection) ou le mode de non-redémarrage (le relais demeure actif uniquement pendant le temps réglé de maintien du
relais). En mode position de porte, un commutateur de position de porte connecté à son entrée sur le R2E-100 commande quand la porte est reverrouillée. Le
mode position de porte dispose également d'une fonctionnalité avancée de reverrouillage sélectionnable d'une durée de 10 ou 30 secondes. Par exemple, si
le capteur est en cours de détection, mais que la porte était ouverte, le R2E-100 refermera la porte.
La sortie du relais du R2E-100 consiste en deux contacts de forme « C » qui peuvent être câblés comme normalement ouvert ou normalement fermé. De plus,
avec le R2E-100, il n'y a aucun besoin d'une protection supplémentaire contre les surtensions dans le câblage du dispositif EL au relais, car cette protection
est déjà intégrée dans le détecteur. Cette protection intégrée élimine le besoin de composants supplémentaires.
Le R2E-100 est aussi équipé d'une alarme qui peut être activée afin de sonner lorsque la porte est ouverte ou que le dispositif EL est libéré, selon le mode du
détecteur. Le volume de l'alarme peut aussi être réglé ou éteint.
Finalement, le R2E-100 offre 3 entrées auxiliaires à contact sec : un bouton-poussoir ou un autre dispositif de demande de sortie, un lecteur de carte ou un
autre dispositif de demande d'entrée, et un commutateur de position de porte.
2 Spécifications
DESCRIPTION
Type de détecteur
Tension d'alimentation
Consommation courante
Température
Humidité
Distance de détection (portée)
Relais
Temps de maintien du relais
Sonnerie
Voyants à DEL
Entrée REX
Entrée de lecteur de carte
Entrée du commutateur de
position de porte
Dimensions
Matériel
Couleur du boîtier
Interface de câblage
Homologations
©BEA | Original Instructions
75.5644.09 R2E-100 20181009
DÉTECTEUR INFRAROUGE ACTIF DE DEMANDE DE SORTIE – SORTIE DOUBLE RELAIS
SPÉCIFICATION
Infrarouge focalisé, actif
12 – 24 V CA/CC ± 10 %, 60 Hz
155 mA (sonnerie éteinte)/200 mA (sonnerie au volume max.)
-20 à 120 °F (-29 à 49 °C)
Pour les installations homologuées UL, la plage de température est de 32 à 120 °F (0 à 49 °C).
0 à 93 % sans condensation pour les installations ULC-S319
0 à 85 % sans condensation pour les installations homologuées UL-294
Potentiomètre ajusté de 20 à 48 po (508 à 1219 mm)
Deux ensembles de contacts de forme « C »
prévus pour fonctionner à 1,3 A à 24 V CA/30 V CC
0,6 pf (facteur de puissance)
Potentiomètre ajusté de 0,5 à 60 secondes
85 dB max. avec volume réglable
Vert, rouge, jaune, orange
Contact SEC, normalement ouvert (NO)
Contact SEC, normalement fermé (NC) – peut être activé/désactivé à l'aide d'un commutateur DIP
Contact SEC, normalement ouvert (NO) – peut être activé/désactivé à l'aide d'un commutateur DIP
6 7/10 po (W) × 2 po (H) × 1 7/10 po (D) (174,63 mm × 51 mm × 47,63 mm)
Plastique (ABS et PC)
Noir
JST (14 broches), câble de 4 pi
UL/ULC 294/S319, Partie B de la FCC
GUIDE DE L'UTILISATEUR
R2E-100
