BEA ACTIV8 ONE OFF Guide Rapide

SIGNAUX LED
La LED ORANGE Le détecteur entre en mode
clignote toutes les
sécurité.
secondes.
Le détecteur signale un
La LED ORANGE
problème interne.
clignote 1 x.
1
L'alimentation est
La LED ORANGE
perturbée.
2 clignote 2 x.
Le détecteur reçoit
La LED ORANGE
trop peu d'énergie IR.
4 clignote 4 x.
Le détecteur reçoit
La LED ORANGE
trop d'énergie IR.
clignote 5 x.
5
La LED ORANGE est Le détecteur rencontre
allumée. un problème de mémoire.
La LED ROUGE Le détecteur voit la porte
clignote rapidement
pendant le set-up assisté.
après un set-up
assisté.
Le détecteur vibre.
La LED ROUGE
s'allume
sporadiquement.
Le détecteur voit la porte.
Le détecteur est perturbé
(lampes ou autre détecteur).
Le détecteur est perturbé
par la pluie.
Le détecteur est perturbé
La LED VERTE
s'allume par la pluie et/ou les feuilles.
sporadiquement.
Détections intempestives
Le détecteur vibre.
Le détecteur voit la porte
ou d'autres objets en
mouvement.
La réaction de la
porte ne correspond
pas au signal de la
LED.
INSTRUCTIONS DE SECURITE
Le fabricant du système de porte est responsable de l'évaluation des risques et de l'installation du détecteur en comformité avec les
prescriptions nationales et internationales en matière de sécurité des portes.
Le montage et la mise en service du détecteur doivent être effectués uniquement par un spécialiste formé.
La garantie est nulle lorsque toute réparation est effectuée sur le produit par du personnel non autorisé.
Evitez tout contact avec les composants électroniques et optiques.
Par la présente, BEA déclare que l'ACTIV8 ONE OFF est conforme aux exigences essentielles et aux autres
dispositions pertinentes des directives 1999/5/CE, 2004/108/CE.
Angleur, novembre 2010 Jean-Pierre Valkenberg, Représentant autorisé
La déclaration de conformité complète est disponible sur notre site internet : www.bea.be
Seulement pour les pays de l'UE: Conforme à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques
et électroniques (DEEE).
BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA.BE
1 Coupez l'alimentation et rétablissez-la.
1 Coupez l'alimentation et rétablissez-la.
2 Si la LED clignote à nouveau, remplacez le détecteur.
1 Vérifi ez l'alimentation.
Vérifi ez le câblage.
2
Utilisez si possible le prisme 1 m.
1
Vérifi ez l'angle des rideaux IR.
2
1 Utilisez si possible un prisme «low energy».
Vérifi ez l'angle des rideaux IR.
2
1 Coupez l'alimentation et rétablissez-la.
2 Si la LED s'allume à nouveau, remplacez le détecteur.
Vérifi ez l'angle des rideaux IR.
1
Lancez un nouveau set-up assisté.
2
Attention: Sortez du champ de détection!
1 Vérifi ez si le détecteur est fi xé correctement.
Vérifi ez la position du prisme et du capot.
2
1 Lancez un set-up assisté et ajustez l'angle IR.
1 Choisissez une autre fréquence.
1 Augmentez le fi ltre d'immunité IR sur 2 ou 3.
2 Sélectionnez le préréglage 2 ou 3.
Sélectionnez le préréglage 2 ou 3.
1
2 Augmentez le fi ltre d'immunité radar.
Changez l'angle de l'antenne radar.
1
1 Vérifi ez si le détecteur est fi xé correctement.
2 Vérifi ez la position du câble et du capot.
1 Enlevez les objets causant la perturbation.
2 Changez l'antenne radar.
3
Changez la taille du lobe radar (sensibilité).
1 Vérifi ez la valeur de la confi guration de sortie.
2 Changez la valeur 1 (A-P) par 4 (A-A) ou la valeur
4 par 1.
A conserver pour référence ultérieure
Prévu pour impression en couleur
Toute autre utilisation de l'appareil est en dehors du but autorisé et ne peut pas être
garantie par le fabricant. Le fabricant ne peut être tenu pour responsable de l'installation
incorrecte ou des réglages inappropriés du détecteur.
DESCRIPTION
4
3
2
1
1. prisme IR
(2 m)
2. antenne radar
(lobe large)
3. antenne radar
(lobe étroit)
4. capot
SPECIFICATIONS TECHNIQUES
Alimentation :
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
Consommation :
< 3 W
Hauteur de montage :
1,8 m à 4 m
Gamme de température :
-25 °C à +55 °C
Degré de protection :
IP54
Durée de vie estimée :
5 ans
R&TTE 1999/5/CE; EMC 2004/108/CE
Certifi cation :
LED
VERTE
Mode de détection : Mouvement
Vitesse minimale de détection : 5 cm/s
Technologie :
Radar hyperfréquence à effet Doppler
Fréquence émise : 24,150 GHz
Puissance rayonnée : < 20 dBm EIRP
Densité de puissance émise : < 5 mW/cm²
Angle :
de 15° à 50° en vertical (réglable)
Sortie : Relais (libre de potentiel)
Tension max. aux contacts : 42 V AC/DC
Courant max aux contacts : 1 A (résistif)
Pouvoir de coupure max.: 30 W DC /60VA AC
Temps de maintien de sortie: de 0,5 s à 9 s (réglable)

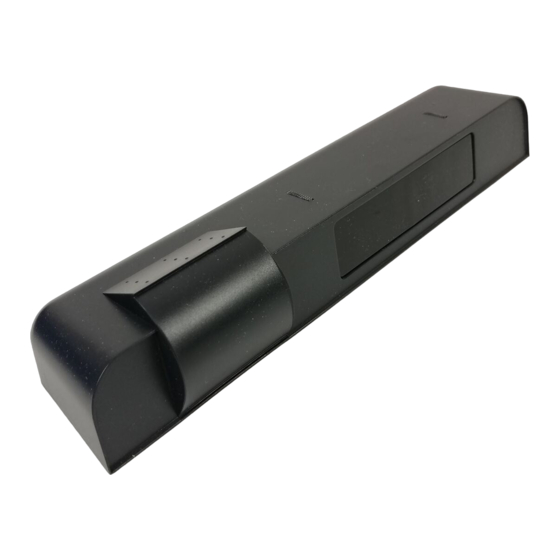

ACTIV8 ONE OFF
Détecteur d'ouverture et de sécurisation
pour portes coulissantes automatiques
5. boutons-poussoirs
6. vis de réglage des rideaux IR
7. connecteur
LED
ROUGE
Présence
Temps de réponse type : < 128 ms
(max. 500 ms)
Infrarouge actif avec analyse d'arrière plan
Diamètre du spot (standard) : 0,1 m (type)
Nombre de spots : 24 ou 12 spots par rideau
Nombre de rideaux : 2
de -4° à +4° (réglable)
Relais statique
(libre de potentiel, libre de polarité)
Courant max. de sortie : 100 mA
Pouvoir de coupure max. : 42 V AC/DC
de 0,3 s à 1 s (non réglable)
Les spécifi cations techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions optimales.
