ANNEXE 3
Conseils d'installation

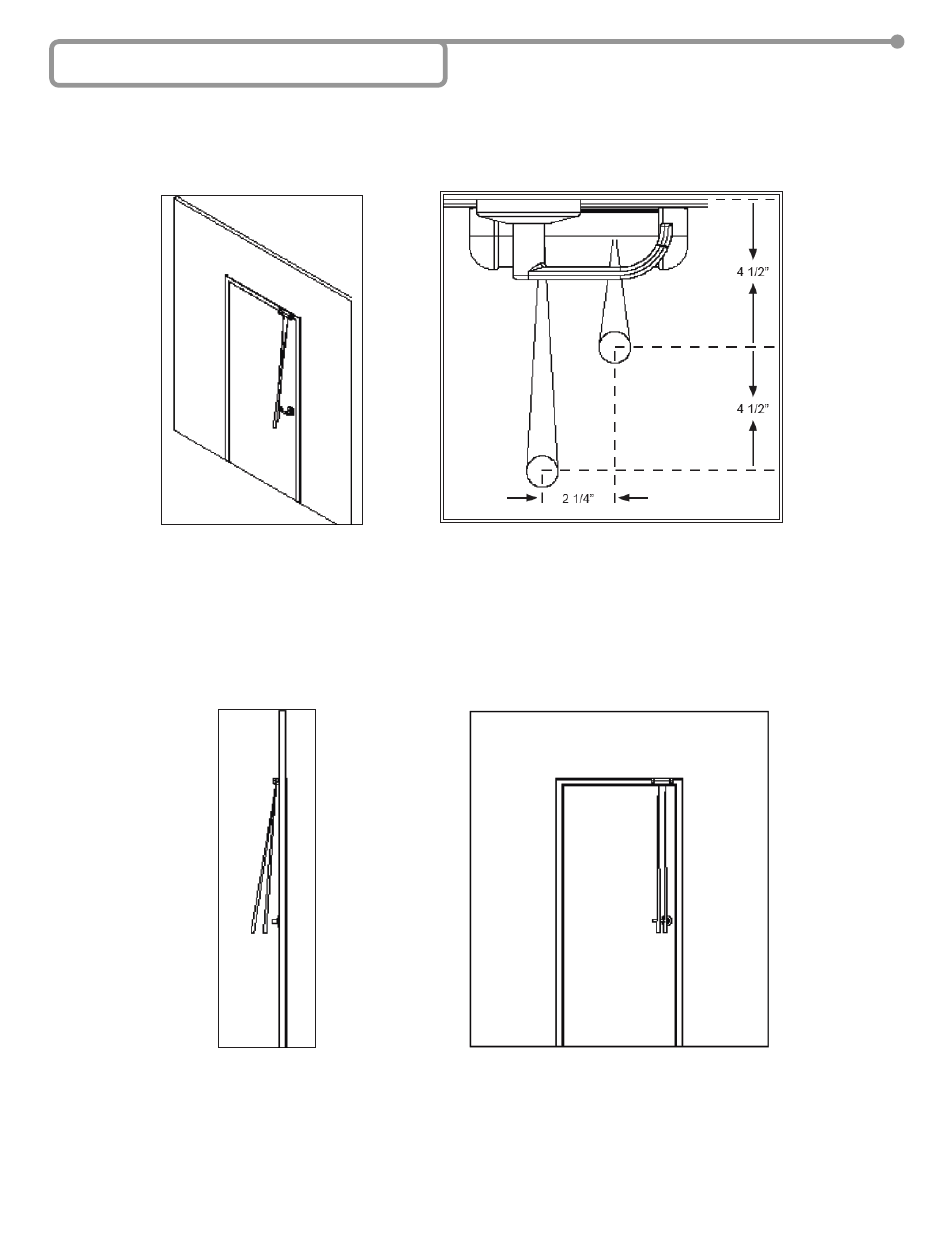

Le patron infrarouge actif du R2E-100 consiste en deux zones de détection étroites côte à côte qui projettent à des angles légèrement décalés.
Voir la Figure 1 pour une illustration des deux zones de détection dans une installation typique. La Figure 2 montre la position relative des deux
zones ou « points » à une distance de 48 po sous le détecteur (vu à partir du plancher).
Pour une meilleure performance, ajustez la position de la carte circuit imprimée dans l'enceinte mécanique afin que les deux zones projettent
légèrement en avant de la poignée de porte (voir la Figure 3). Reportez-vous à la Section 8 du guide de l'utilisateur pour des instructions détaillées
relatives au changement d'angle de la carte du circuit imprimé.
Posez l'enceinte mécanique au mur ou sur le linteau au-dessus de la porte afin que les deux zones de détection soient situées dans la position
gauche-droite désirée relativement à la poignée de porte (voir la Figure 4). Idéalement les zones de détection couvrent toute la largeur de la
poignée de porte (gauche-droite) pour éliminer tous les « trous » le long de la poignée.
REMARQUE : NE PAS PERCER DE TROUS DANS LE LINTEAU POUR LE FAISCEAU DE FIL OU POSER LES VIS DE L'ENCEINTE AVANT
QUE LA POSITION DÉSIRÉE GAUCHE-DROITE DU DÉTECTEUR AIT ÉTÉ TESTÉE ET CONFIRMÉE.
DÉPANNAGE
Si le détecteur entre en activation la mise sous tension, il est probable qu'un des deux paramètres requiert un ajustement. D'abord, vérifiez le
réglage de langue de la carte du circuit imprimé dans les agrafes (reportez-vous à la Section 8 du guide de l'utilisateur). Si le détecteur à un
angle trop proche de la face de la porte, la poignée coupe probablement la zone de détection causant une fausse détection. Ensuite, abaissez
le potentiomètre RNG (anti horaire), ce qui réduira la profondeur de la zone de détection. Dans les applications il y a un arrière-plan hautement
réfléchissant (p. ex., carrelage lisse ou plancher de béton) le potentiomètre RNG peut aussi servir à ajuster la sensibilité.
©BEA
| Original Instructions
75.5644.09 R2E-100 20181009
Figure 1
Figure 3
Figure 3
Figure 2
Figure 4
Page 10 of 10
