DESCRIPTION
1
CARACTÉRISTIQUES TECHNIQUES
Hauteur de montage (variable) :
Angles de montage
Bodyguard-T seulement :
Boydguard-T avec support :
Bloc d'alimentation :
Entrée de demande de surveillance :
Fréquence :
Sortie :
Temps de maintien du relais
Température de fonctionnement :
Immunité :
Longueur du câble :
Poids :
Dimensions :
Matériel :
Couleur du boîtier :
75.5905.06 BODYGUARD-T 20190402
Consultez le site Web pour
de ce document.
2
2,70 n (9 pi) maximum (recommandé : 1,98 m à 2,44 m [6 pi 6 po à 8 pi]
5°, 10° (réglage d'usine par défaut : 5°)
0°, 5°, 10°
12 à 24 V CA/CC ±10 %
12 à 30 V CC requis (sensible à la polarité)
Longueur d'impulsion min. : 10 ms (active basse)
50 à 60 Hz
tension max. aux contacts : 60 V CC – 24 V CA
courant aux contacts : 1 A
puissance de commutation max. : 30 W (CC)/60 VA (CA)
0,5 à 9 secondes
-30 à 60 °C (-22 à 140 °F)
Insensible aux interférences électriques et aux fréquences radio
1,20 m (4 pi)
765 g (1 lb 11 oz)
L x H x l = 305 x 51 x 46 mm
11,8 po x 1,9 po x 1,9 po
Aluminium et plastique ABS
Noir, aluminium anodisé

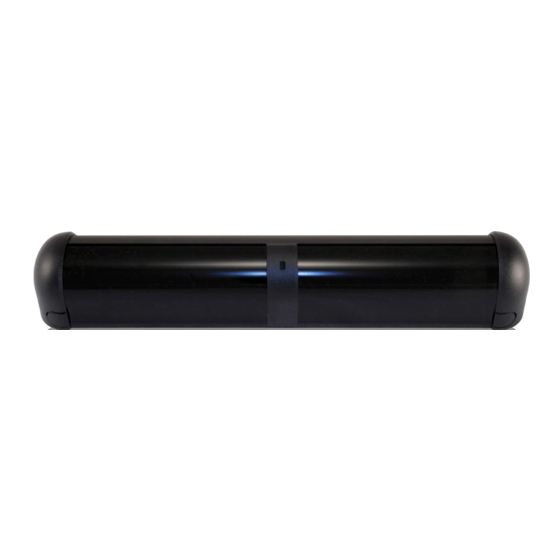

BODYGUARD-T
Détecteur de présence avec
surveillance
3
4

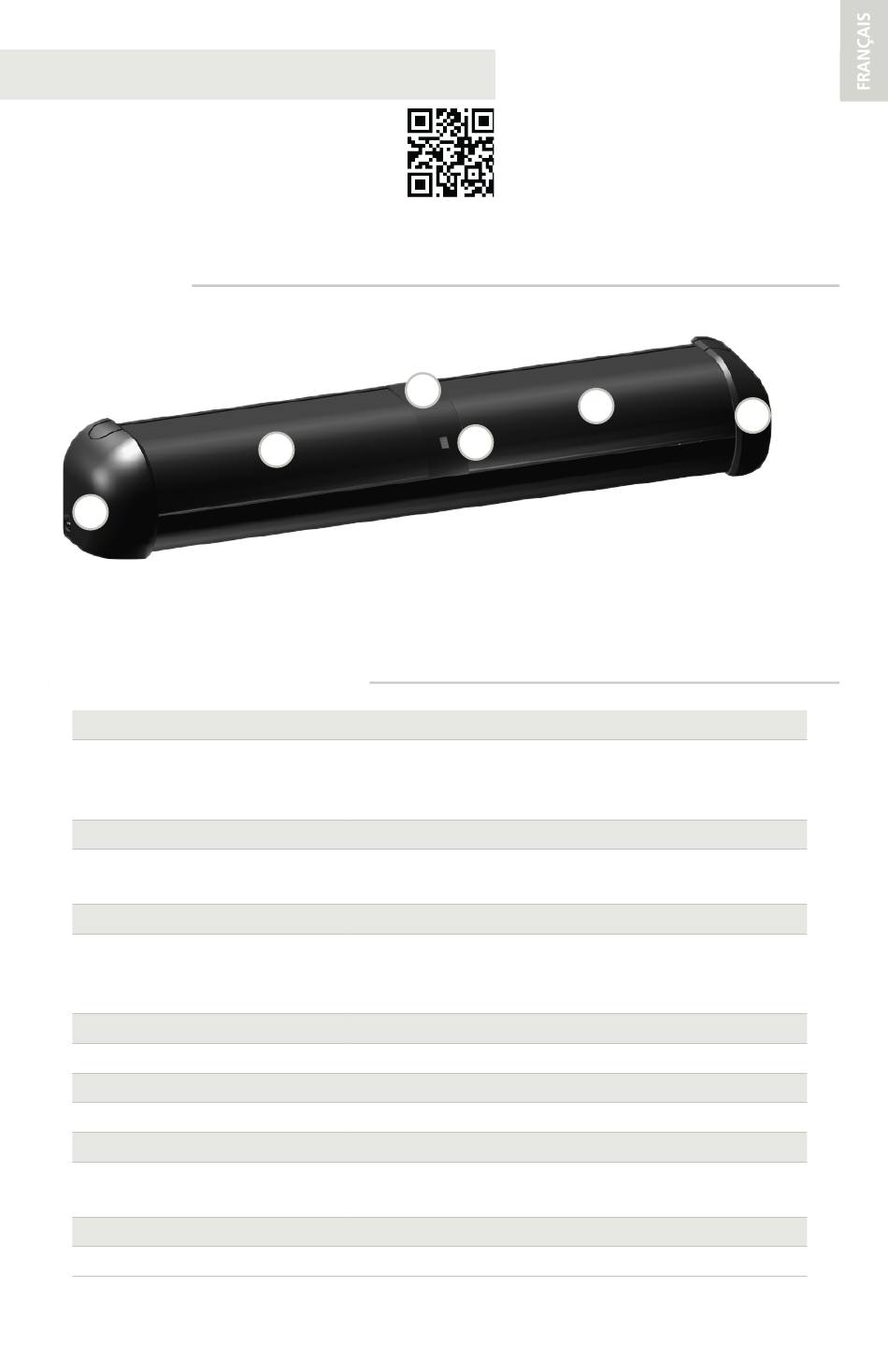

1. Capuchons d'extrémité
2. Lentilles
3. Écran oculaire central
4. DEL
Les spécifications sont modifiables sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
2
1
Page 1 of 12
Publicité
Table des Matières
Manuels Connexes pour BEA BODYGUARD-T
Sommaire des Matières pour BEA BODYGUARD-T
- Page 1 L x H x l = 305 x 51 x 46 mm 11,8 po x 1,9 po x 1,9 po Matériel : Aluminium et plastique ABS Couleur du boîtier : Noir, aluminium anodisé Les spécifications sont modifiables sans préavis. Toutes les valeurs sont mesurées dans des conditions spécifiques. 75.5905.06 BODYGUARD-T 20190402 Page 1 of 12...
-
Page 2: Conseils D'installation
Pour les portes battantes à haute consommation d’énergie (excluant les portes à faisceau double) un faisceau de sécurité (câblé à un module verrouillable) ou un SuperScan monté sur la porte, côté sécurité, est aussi nécessaire si le Bodyguard-T est le seul détecteur utilisé pour la sécurité du côté battant de la porte. -
Page 3: Installation Mécanique
INSTALLATION MÉCANIQUE INSTALLATION SUR SUPPORTS Des supports sont requis pour les installations du Bodyguard-T dans l’une ou les deux circonstances suivantes : • La jouée (c.-à-d., la distance de la face de la porte à la surface de montage du Bodyguard) est de moins de 76,3 mm (3 po) - Page 4 Après le test de marche, le Ceci améliore l’emplacement du champ champ de détection pourrait être modifié de détection sur le seuil de la porte. en ajustant l’angle (consultez les instructions ci-dessous). Page 4 of 12 75.5905.06 BODYGUARD-T 20190402...
-
Page 5: Câblage Aux Commandes De Porte Surveillée
CÂBLAGE AUX MODULES Si vous câblez le Bodyguard-T à un module BEA (p. ex., LO21, MC15), reportez-vous au schéma respectif pour le module. La surveillance pourrait ne pas être utilisée en cas de câblage à un module BEA; par conséquent, le commutateur DIP doit être désactivé. -
Page 6: Mise Sous Tension
DEL reste rouge (en détection), il ne reçoit probablement pas le signal correct de données du module de verrouillage respectif. ESSAYEZ CECI : fil blanc au verrouillage fil marron au Bodyguard-T fil rouge/blanc au verrouillage fil bleu au Bodyguard-T ESSAYEZ CECI : Vérifiez que la tension du moteur (rouge et blanc au verrouillage) est d’au moins 10 V CC... -
Page 7: Configuration De La Télécommande
DÉVERROUILLER lorsqu’il est réglé sur 0000. Sensibilité Temps de maintien Configuration de sortie Durée d’auto apprentissage Largeur du patron Profondeur du patron Immunité Configuration Consultez la page suivante pour connaître les réglages des paramètres spécifiques 75.5905.06 BODYGUARD-T 20190402 Page 7 of 12... -
Page 8: Programmation Du Détecteur (Suite)
(patron moyen). Le seuil IR est désactivé lorsque dans cette position de la porte. Assurez-vous de modifier le réglage sur les DEUX détecteurs. 3. Changez la fréquence IR sur un détecteur. 4. Si dans une application avec des sols brillants ou plusieurs portes installées dans des vestibules, changez pour une fréquence différente. Page 8 of 12 75.5905.06 BODYGUARD-T 20190402... -
Page 9: Configuration À L'aide Des Boutons-Poussoirs
0 à 9 clignotements (par défaut = 1) 7 clignotements Largeur du patron (porte ouverte) 1 à 6 clignotements (par défaut = 1) 8 clignotements Largeur du patron (porte fermée) 1 à 6 clignotements (par défaut = 1) 75.5905.06 BODYGUARD-T 20190402 Page 9 of 12... -
Page 10: Patrons De Largeur Et De Profondeur
Rangée 1 (points 1 à 6) reste activée même pendant la position « porte fermée ». 1 : PROFOND 2 : MILIEU 3 : LIMITÉ 4 : PROFOND SANS RANGÉE 1 5 : MILIEU SANS RANGÉE 1 6 : LIMITÉ SANS RANGÉE 1 Page 10 of 12 75.5905.06 BODYGUARD-T 20190402... -
Page 11: Dépannage
La commande de porte n’utilise Déplacez le commutateur DIP de surveillance à droite (OFF) OU appliquez une tension de pas la surveillance 12 à 30 V CC aux fils mauve et mauve/jaune (observez la polarité). 75.5905.06 BODYGUARD-T 20190402 Page 11 of 12... - Page 12 BEA ne garantit aucune utilisation du détecteur en dehors du but autorisé. BEA recommande fortement que les techniciens d’installation et de services soient certifi és AAADM pour les portes piétonnes, certifi és IDA pour les portes/ portails, et formés en usine pour le type de système de portes/portails.
