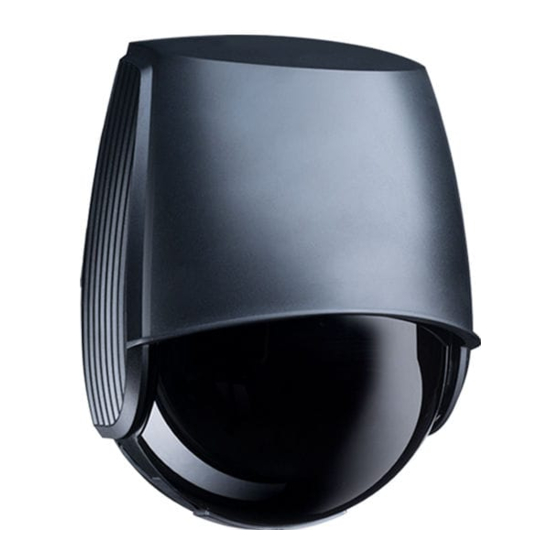

BEA LZR-WIDESCAN Guide Rapide
Masquer les pouces Voir aussi pour LZR-WIDESCAN:

Publicité

Liens rapides

GUIDE RAPIDE
Visitez le site Web pour voir
les langues dans lesquelles
ce document est disponible.
!
LISEZ CE GUIDE AVANT DE COMMENCER L'INSTALLATION ET LA CONFIGURATION
LZR
®
-WIDESCAN
OPENING, PRESENCE & SAFETY SENSOR
FOR INDUSTRIAL DOORS
Visit website for
available languages of
this document.
75.5916.06 LZR-WIDESCAN 20200625
Reportez-vous au manuel
d'utilisation pour obtenir des
consignes de sécurité et des
renseignements supplémentaires.
1
OUVERTURE DU CAPTEUR
Assurez-vous que le couvercle n'est pas verrouillé (verrou du
couvercle rouge).
Tirez les deux languettes du haut pour ouvrir le couvercle.
2
RÉGLER LES PARAMÈTRES (SI NÉCESSAIRE)
a. Réglez le capteur avant le montage pour accéder plus facilement à l'écran ACL.
b. Réglez la fonction et la logique des sorties uniquement si votre application l'exige.
c. Ouvrez le cache USB et alimentez le capteur avec un chargeur mini USB ou une batterie.
Les réglages peuvent également être effectués après l'apprentissage, si vous n'utilisez pas le port USB.
Ex:
Quick Start
In-Out
Motion
75.5917.04 LZR-WIDESCAN QG 20200625
75.5917.04 LZR-WIDESCAN QG 20200625
Page 1 of 20
Ne retirez pas le film de protection
lors des réglages mécaniques.
Retirez-le avant de lancer un
apprentissage.
SORTIE 1
Détection de mouve-
I/O
Out1Function
ment ou détection de
Motion or PC
présence dans la zone
Out1Logic
du cordon
I/O
Out1Logic
Normalement
NO
ouvert
Out2Function
LZR-WIDESCAN
Capteur de mouvement, de présence
et de sécurisation pour portes
SORTIE 2
Détection de présence
Out2Logic
Out 2 Function
d'objet dans le champ
Pres or Sfty
de présence ou de
Out 2 Logic
sécurisation
Out2Logic
Normalement
NC
ouvert
RelFunction
industrielles
(Version américaine)
Après l'installation et avant de
quitter les lieux, effectuez un test de
fonctionnement.
Retirez complètement le
couvercle avant d'installer le
capteur.
RELAIS
Out 2 Logic
Détection d'objet
RelayFunction
si hauteur > 2,25 m
HeightTrigger
RelayLogic
(7 pi 4 po)
Hors tension
RelayLogic
De-energized
en l'absence de
>More
détection
!
Page 1 of 4
Page 1 of 4
