8 Ajustements mécaniques
REMARQUE : Voir l'annexe 3 pour des conseils sur l'installation.
Une fois que l'installation, le câblage et ses procédures sont terminés, vous pouvez faire des ajustements mécaniques au champ du
détecteur. Notez que d'autres ajustements pourraient être nécessaires après la mise sous tension et le test de marche du champ de
détection.

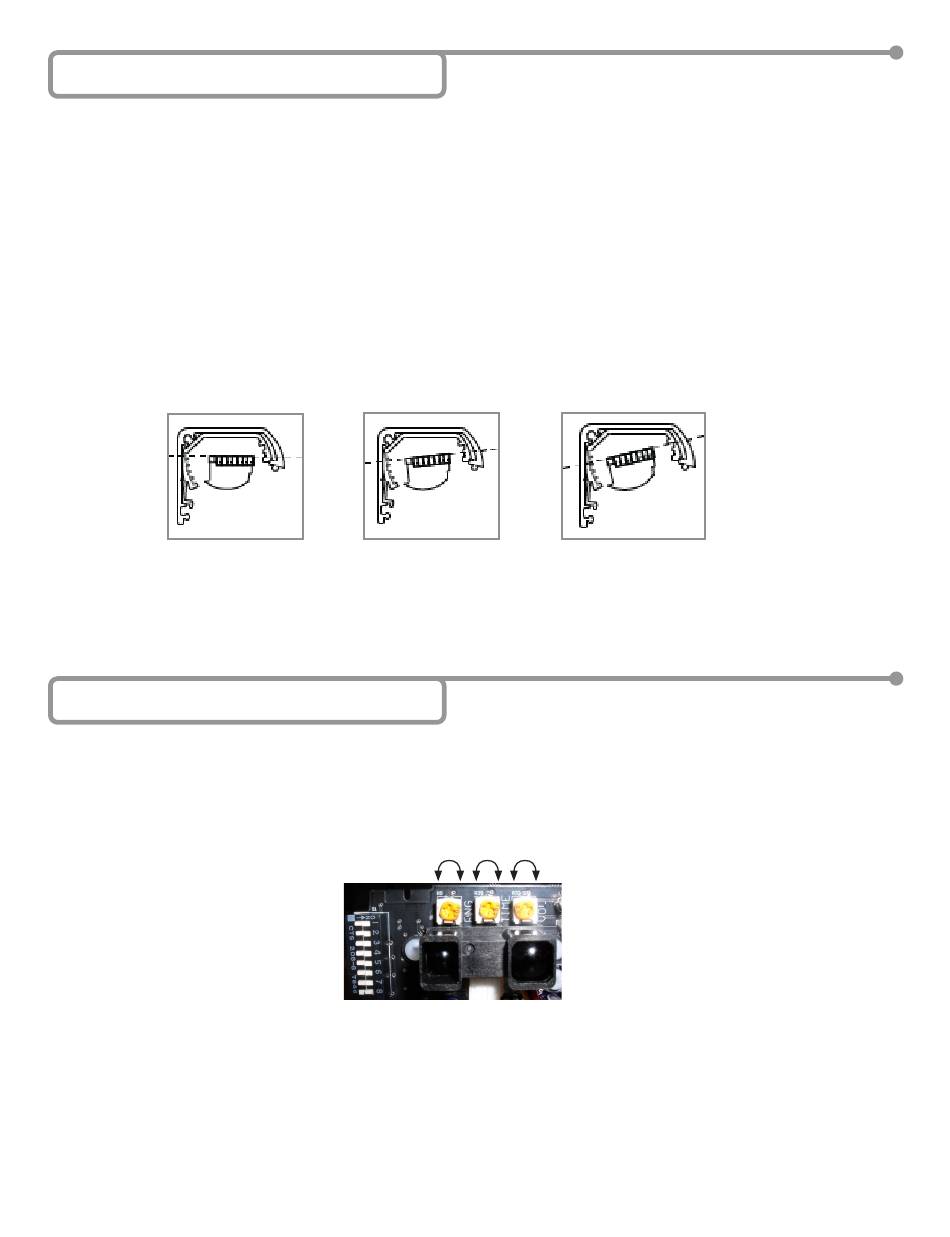

En dehors du positionnement sur le linteau, le seul ajustement mécanique restant est celui de l'angle du détecteur. La position du R2E-100 est
réglée en usine à 5º, mais peut être réduite à 0º et augmentée à 10º. Plus l'angle est grand, plus le patron de détection est éloigné de la poignée de
porte. Vous ne devez utiliser l'angle 0º que lorsque le R2E-100 est monté sur un bloc monté dans le corps ou un soffite au-dessus de la porte qui
se prolonge en face de la poignée. Dans ce cas, le réglage à 0º améliore l'emplacement du champ de détection sur le seuil de la poignée de porte.
Pour la plupart des applications, il est recommandé de mettre sous tension et de tester l'appareil pour la marche et la main à l'angle de 5º réglé en
usine. Après le test, si vous devez changer le champ de détection, procédez avec un autre réglage d'angle comme illustré ci-dessous. Si le détecteur
fonctionne de façon erratique, il est tout à fait possible que les faisceaux IR reflètent à côté de la poignée de porte; le détecteur doit alors être ajusté
vers l'extérieur.
1.
Pour modifier le réglage de l'angle, il faut retirer le capuchon d'extrémité et la lentille (comme illustré à la Section 6). Il faut aussi retirer le
connecteur 14 broches s'il a été câblé. Saisissez chaque agrafe plastique par le bas et tirez doucement les agrafes vers l'avant et le bas.
Retirez les agrafes et la carte de circuits imprimés du boîtier.
2.
Une fois la carte de circuits imprimés retirée du boîtier, l'angle de détection du détecteur peut être modifié. Il y a deux agrafes par R2E-100
et l'angle et l'encoche plastique doivent correspondre à chaque agrafe. Les positions sont illustrées ci-dessous.
3.
Enclenchez la carte de circuits imprimés dans le boîtier et la lentille en place, et effectuez les procédures de mise sous tension. Attendez
que les ajustements du détecteur soient faits (comme décrit dans la Section 9). Une fois faits le test de marche et l'ajustement correct du
détecteur, reposez le capuchon d'extrémité droite.
9 Réglage du détecteur
Une fois le détecteur complètement câblé et mis sous tension, vous pouvez l'ajuster.
1.
Le seuil de la distance de détection (portée) s'ajuste à l'aide du potentiomètre monotour RNG (Photo 9). Pour réduire la distance de
détection, tournez le potentiomètre dans le sens antihoraire. La distance minimale de détection est d'environ 20 po. Pour augmenter la
distance de détection, tournez le potentiomètre dans le sens horaire. La distance maximale de détection est d'environ 48 po.
2.
Le temps de maintien du relais s'ajuste à l'aide du potentiomètre monotour TIME (Photo 9). L'ajustement va de 1/2 à 60 s. Le
potentiomètre est non linéaire; son premier demi-balayage couvre les 10 premières secondes et le second couvre les 11 à 60 secondes.
Pour réduire le temps de maintien, tournez le potentiomètre dans le sens antihoraire. Pour augmenter le temps de maintien, tournez le
potentiomètre dans le sens horaire.
Le volume de l'alarme s'ajuste à l'aide du potentiomètre monotour VOL (Photo 9). Pour réduire le volume, tournez le potentiomètre dans
3.
le sens antihoraire. Pour augmenter le volume, tournez le potentiomètre dans le sens horaire. La sortie nominale d'un avertisseur sonore,
calculée comme un niveau de pression sonore (SPL), doit produire un minimum de 70 dBA jusqu'à un maximum de 100 dBA à 1 m, lorsque
actionnée à l'entrée nominale. Pour les installations CAN/ULC, cela est obtenu en tournant le potentiomètre VOL à son réglage maximal.
©BEA
| Original Instructions
75.5644.09 R2E-100 20181009
