BEA SEAGLE TWO Instructions De Montage

À conserver pour référence ultérieure
Prévu pour impression en couleur
Toute autre utilisation de l'appareil est en dehors du but autorisé et ne peut pas
être garantie par le fabricant. Le fabricant ne peut être tenu pour responsable
de l'installation incorrecte ou des réglages inappropriés du détecteur.
DESCRIPTION
1
2
3
1. connecteur
2. potentiomètre pour l'ajustement
de la taille du champ
3. antenne radar
4. DIP-switch
5. capot
SPECIFICATIONS TECHNIQUES
Technologie :
Fréquence émise :
Puissance émise :
Densité de puissance émise :
Mode de détection :
Vitesse min. de détection :
Tension d'alimentation :
Fréquence secteur :
Consommation :
Sortie :
Tension max. aux contacts :
Courant max. aux contacts :
Pouvoir de coupure max. :
Hauteur de montage :
Indice de protection :
Plage de température :
Dimensions :
Angles d'inclinaison :
Matière du boîtier :
Poids :
Longueur du câble :
Conformité :
Les spécifications techniques sont susceptibles de changer sans préavis.
Mesuré dans des conditions spécifiques.

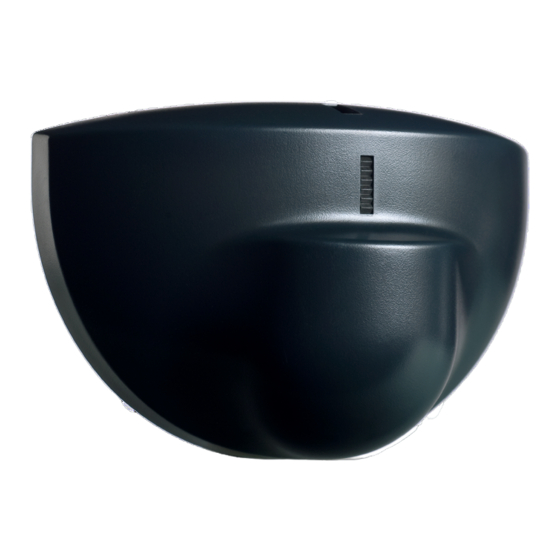

SEAGLE TWO
DÉTECTEUR D'OUVERTURE BIDIRECTIONNEL
POUR PORTES AUTOMATIQUES
radar hyperfréquence à effet Doppler
24,150 GHz
< 20 dBm EIRP
< 5 mW/cm²
mouvement
5 cm/s (mesurée dans l'axe du détecteur)
12 V à 24 V AC ±10%; 12 V à 24 V DC +30% / -10%
50 à 60 Hz
< 2 W
relais (contact inverseur libre de potentiel)
42 V AC / DC
1 A (résistif)
30 W (DC) / 60 VA (AC)
de 1,8 m à 3 m
IP54
de -20 °C à +55 °C
120 mm (L) x 80 mm (H) x 50 mm (P)
0° à 90° en vertical; -30° à +30° en latéral
ABS
120 g
2,5 m
RED 2014/53/EU ; 2011/65/EU
4
5
