DESCRIPTION
FOCUS 2 (montage encastré)
SPÉCIFICATIONS TECHNIQUES
Technologie
Mode de détection
Champ de détection
Temps de réponse
Tension d'alimentation
Consommation de courant
max.
Sortie standard :
capacité des contacts
max.
Réglage de distance
Signalisation à DEL :
Plage de températures
d'emploi
Dimensions de la carte de
circuits
Câble
75.0074.07 FOCUS FOCUS2 20210419
FOCUS (montage en surface)
infrarouge actif
détection de présence infinie par mesure de distance (normalement ouvert ou normalement fermé)
0 – 250 cm (8 pi 2 po)
< 50 ms
24 VCA/VCC +10 %
actif = 60 mA; inactif = 30 mA
relais
1 A à 30 V (résistif)
61 cm – 244 cm (2 pi – 8 pi) (came rotative avec réglage linéaire)
vert = absence de détection
-25 à 60 °C (-30 à 140 °F)
17,1 cm × 3,8 cm (6 ¾ po × 1 ½ po)
5 conducteurs
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.

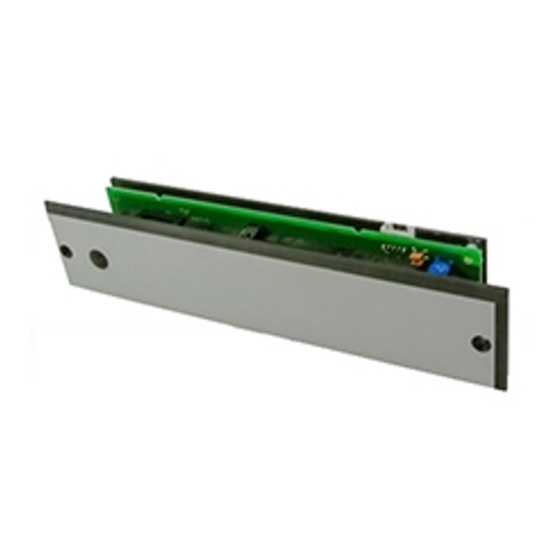

FOCUS and FOCUS 2
Capteurs de présence pour portes tournantes,
fenêtres de guichet et sécurité aux abords des
portes coulissantes
Page 1 sur 4
Publicité
Manuels Connexes pour BEA FOCUS
Sommaire des Matières pour BEA FOCUS
- Page 1 FOCUS and FOCUS 2 Capteurs de présence pour portes tournantes, Visitez le site Web pour voir fenêtres de guichet et sécurité aux abords des les langues dans lesquelles ce document est disponible. portes coulissantes DESCRIPTION FOCUS (montage en surface) FOCUS 2 (montage encastré) SPÉCIFICATIONS TECHNIQUES...
- Page 2 N’essayez PAS de réparer des composants internes. Toutes les réparations et/ou tous les remplacements de composant doivent être effectués par BEA, Inc. Le démontage ou la réparation non autorisés peuvent : 1. mettre en danger la sécurité personnelle et entraîner l’exposition à un risque de choc électrique;...
- Page 3 Une encoche dans le rayon de réglage correspond à environ 10 cm (4 po). Répétez cette procédure jusqu’à ce que vous obteniez la distance souhaitée. Les étapes 6 et 7 s’appliquent au modèle FOCUS uniquement. Assurez-vous que la porte ouvre complètement afin que le détecteur ne soit pas déclenché lorsqu’il n’y a pas d’obstacle.
- Page 4 ATTENTES DE CONFORMITÉ DE L’INSTALLATION/L’ENTRETIEN DE BEA, INC. BEA, Inc., le fabricant du capteur, ne peut pas être tenu pour responsable des installations incorrectes ou des réglages inappropriés du capteur ou de l’appareil; par conséquent, BEA, Inc. ne garantit aucune utilisation du capteur ou de l’appareil en dehors de son usage prévu.
