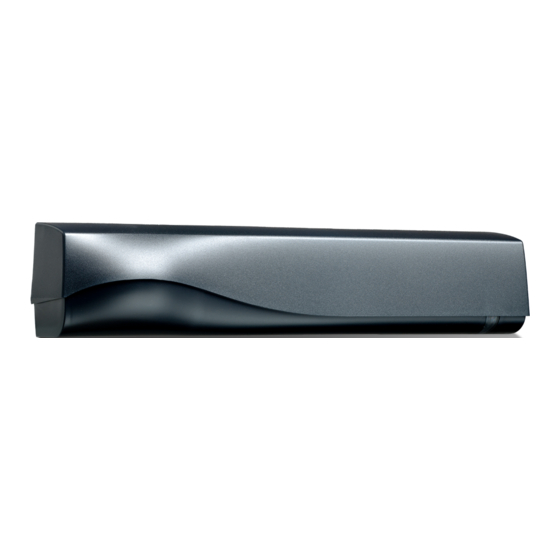

BEA IXIO-ST Guide Rapide

GUIDE RAPIDE
!
LIRE AVANT DE COMMENCER L'INSTALLATION ET L'INSTALLATION
Le détecteur doit être fixé
solidement afin d'éviter des
vibrations extrêmes.
Le dispositif de commande
de la porte et le profil du
capot du linteau doivent être
correctement mis à la terre.
Cet appareil répond aux exigences de la partie 15 des règles de la FCC lorsqu'il est assemblé
conformément aux instructions fournies avec cet ensemble. Son fonctionnement est soumis aux
conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit
accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement
indésirable.
1
MONTAGE et CÂBLAGE
Reportez-vous à la note d'application 76.0035 si un IXIO Spacer est requis pour l'application donnée.
La connectivité du détecteur (alimentation et relais) ne doit utiliser que le faisceau fourni.
L'alimentation du détecteur doit être fournie à partir d'une source d'alimentation de classe 2 limitée à 15 W.
Le bon fonctionnement du détecteur est contrôlé par le dispositif ou le système de la porte.
Le faisceau doit être acheminé séparément de tout câble secteur ou autre que classe 2 pour un fonctionnement correct ou doit être
évalué pour la tension de secteur, et des moyens de protection et de routage appropriés doivent être utilisés conformément aux codes
75.1221.01 IXIO-ST QG 20230913
Ne couvrez pas le détecteur.
Confiez l'installation
configuration du
uniquement à du personnel
formé et qualifié.
nationaux et locaux pour éviter d'endommager le faisceau et / ou capteur IXIO.
CAPTEUR DE PRÉSENCE POUR PORTES
Évitez les objets en
mouvement et sources de
lumière dans le champ de
détection.
et la Après l'installation et avant
détecteur de quitter les lieux, effectuez
un test du
(conformément à la norme
ANSI 156.10).
ROUGE
NOIR
BRUN ENTRÉE DE SÉCURITÉ
BLEU ENTRÉE DE SÉCURITÉ
BLANC
ENTRÉE D'OUVERTURE
JAUNE ENTRÉE D'OUVERTURE
VERT
ENTRÉE D'OUVERTURE
VIOLET
VIOLET
IXIO-ST
COULISSANTES AUTOMATIQUES
Évitez les objets très
réfléchissants dans le champ
infrarouge.
La garantie est invalide si des
réparations non autorisées
périphérique sont réalisées ou tentées par
un personnel non autorisé.
ALIMENTATION
ALIMENTATION
12 – 24 VAC/VDC
ALIMENTATION
12 – 30 VDC
2.5 W (max)
TEST SORTIE
TEST SORTIE*
Faible : < 1 V
TEST SORTIE*
Élevé : > 10 V (30 V max.)
T emps de réponse: typ. < 5 ms
!
Page 1 sur 4
