• Sonde d'air extérieur
• Sonde de reprise
Dans Topvex TR 03–06 , toutes les sondes de température sont montées et câblées à l'intérieur de l'unité.
Dans Topvex SR 03–06, la sonde d'air de soufflage est fournie séparément et doit être installée dans la
gaine de soufflage, à l'extérieur de l'unité. Pour plus d'informations, voir les instructions d'installation.
2.3.5 Batterie de chauffage à eau
Sur les centrales avec batterie à eau chaude, la batterie est située du côté soufflage. La batterie à eau
chaude peut être HWL (faible puissance) ou HWH (puissance élevée). Les tubes de la batterie en cuivre
et les ailettes en aluminium sont montés dans un cadre en acier galvanisé. La batterie est équipée
d'une purge d'air et d'une sonde antigel immergée.
Une batterie de chauffage à eau peut être installée sur les unités Topvex SR/TR 03–06 qui ont été
commandées sans batterie. Consultez les "Instructions d'installation" pour connaître la marche à suivre.
2.3.6 Batterie électrique
Dans les unités à batterie électrique, les résistances sont situées derrière le ventilateur de soufflage,
par rapport au sens du débit. La batterie est en acier inoxydable. Elle est équipée d'une protection
automatique et d'une protection manuelle contre la surchauffe. Pour la réarmer manuellement, appuyer au
moyen d'un instrument pointu sur le bouton rouge situé sur le côté du châssis de la batterie électrique
(figure 3). La puissance de la batterie de chauffage électrique est contrôlée par le régulateur principal, qui
commande le chauffage par un signal marche/arrêt en fonction de la température de soufflage, d'extraction
ou d'air ambiant réglée sur le panneau de contrôle.
Danger
• Déconnecter impérativement l'alimentation secteur avant toute intervention d'entretien ou de
réparation du circuit électrique!
• L'ensemble des raccordements électriques doivent être effectués par un installateur agréé et
conformément aux règles et dispositions en vigueur.

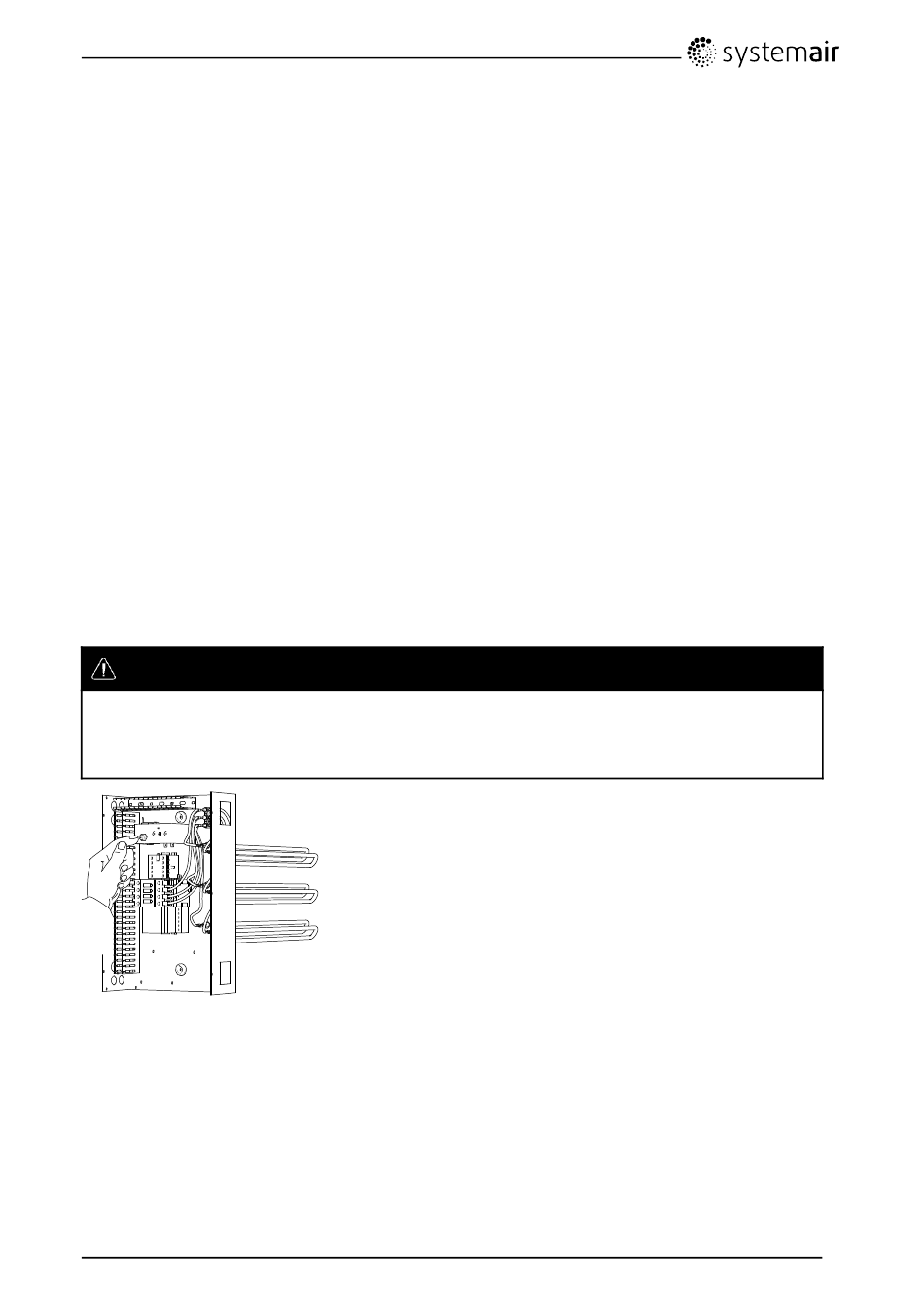

Fig. 3 Réinitialisation manuelle de la protection contre la surchauffe dans Topvex
SR 03–06.
