| Installation
4.6

Installation de l'armoire de commande NaviPad

La classe de protection de l'armoire de commande NaviPad est IP 54 et la température ambiante autorisée est de 0 à
50 °C. Si NaviPad est monté à l'extérieur, le panneau doit être protégé contre les rayonnements ultraviolets directs. Il
est possible d'assurer la communication entre le panneau de commande et le contrôleur de l'armoire avec une longueur
de câble allant jusqu'à 100 mètres.
4.6.1

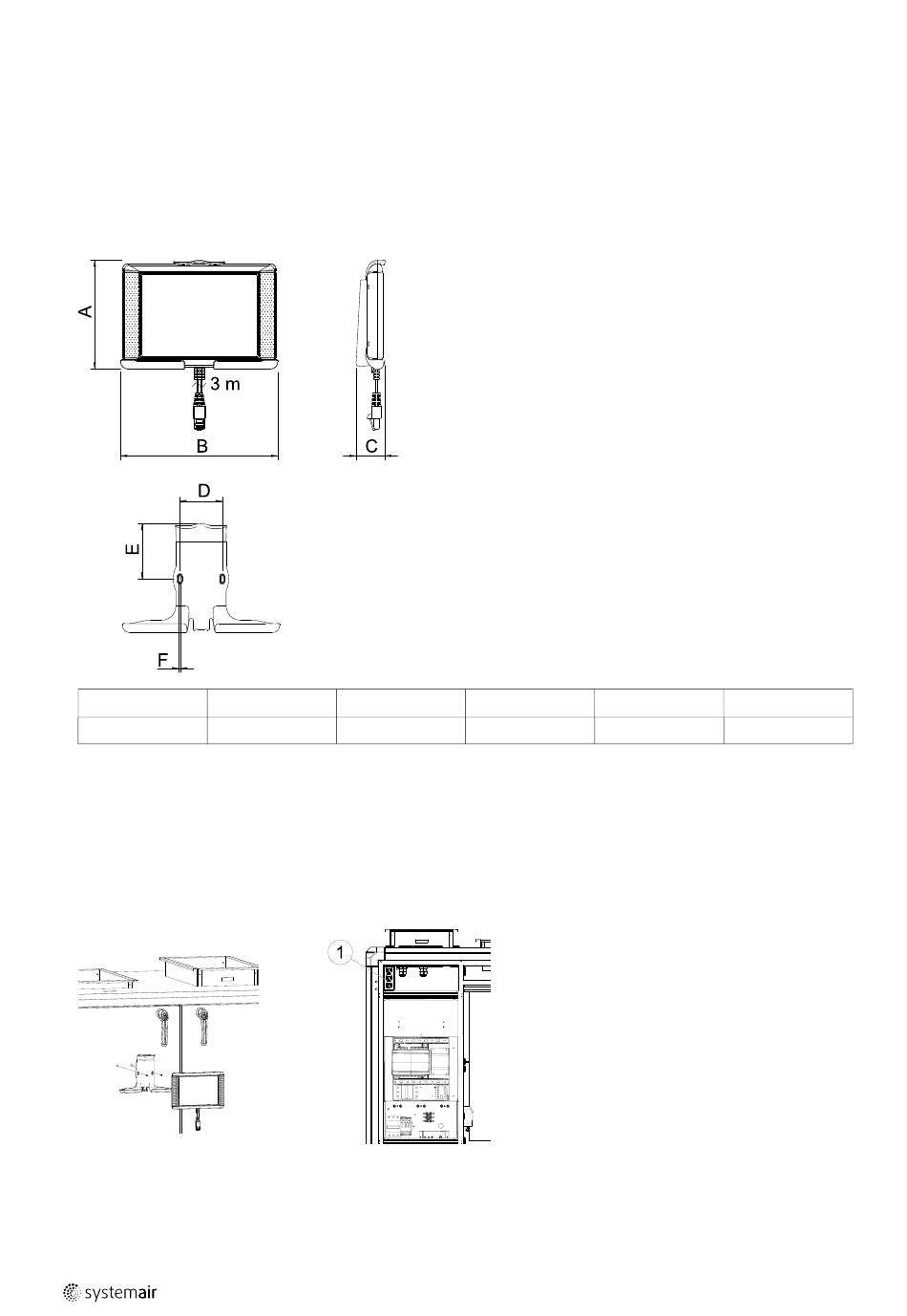

Dimensions du NaviPad

NaviPad Le NaviPad est le panneau de commande destiné aux centrales de traitement d'air de Systemair et contient
plusieurs langues disponibles que l'on peut sélectionner.
A
153
4.6.2

Monter le NaviPad

L'armoire de commande NaviPad dispose d'un câble de 3 m, d'un support et d'une vis, qui sont inclus à la centrale de
traitement d'air. Les centrales de traitement d'air ont des trous pré-percés dans les portes. Monter le support de l'ar-
moire de commande sur la centrale de traitement d'air et placer NaviPad dans le support. À la livraison, NaviPad est rac-
cordé à la sortie panneau (pos 1) dans la centrale de traitement d'air.
Voir le Guide rapide de fonctionnement de l'armoire de commande.
4.7 Accessoires complémentaires
Pour plus d'informations sur les équipements complémentaires tels que servomoteurs, registres motorisés, bouches de
reprise, grilles murales, etc., voir le catalogue technique et la documentation fournie.
B C
221 40,3
E
c/cD
59,4 77,5
F
3,2
