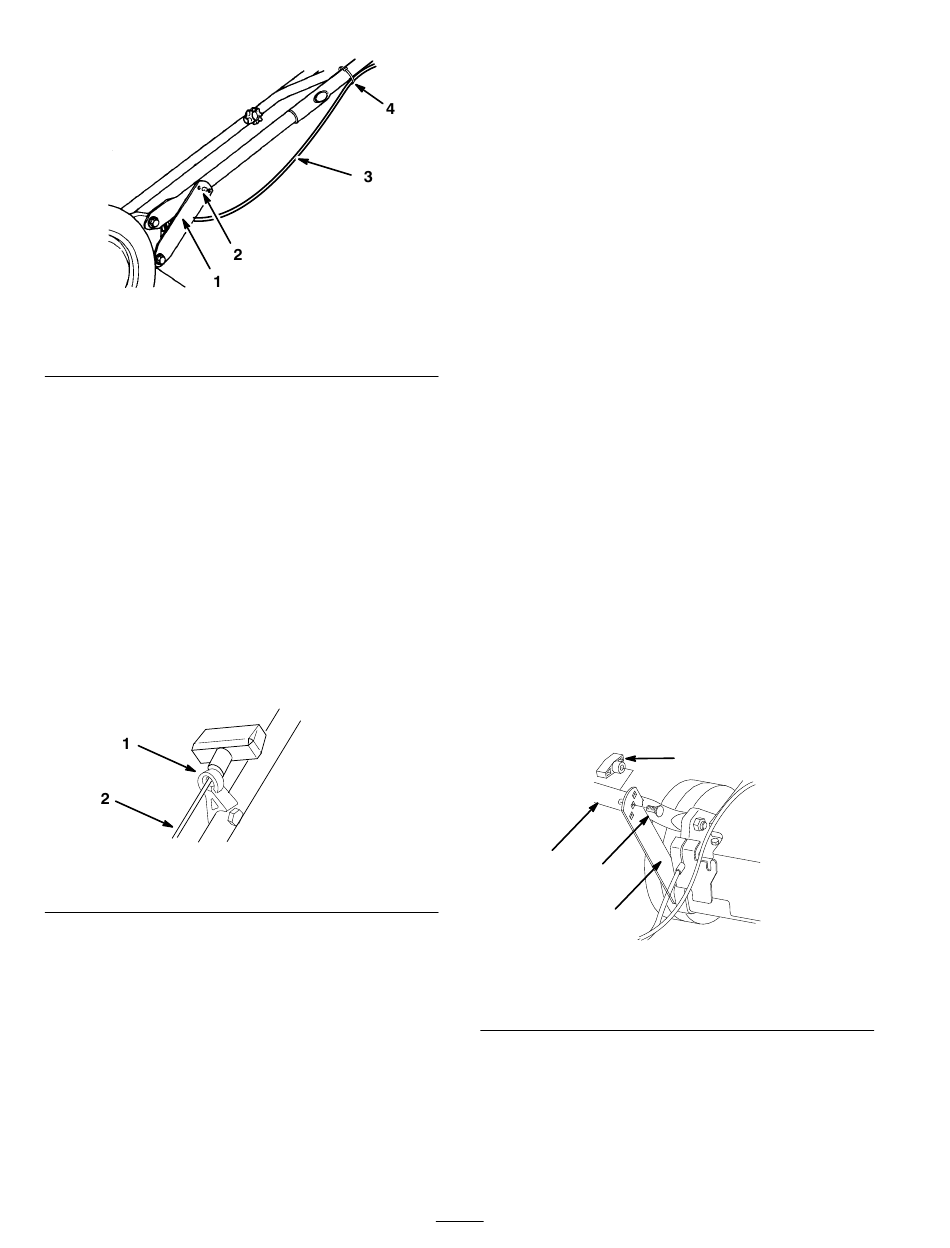

Figure 2
1. Patte de support
2. Goujon
5. Pivoter le mancheron vers l'arrière.
6. Ramener les pattes de support vers l'intérieur, et
engager les goujons du mancheron dans le trou du
milieu des pattes (Fig. 2).
Remarque : La hauteur du mancheron peut être modifiée
en insérant le goujon dans un des autres trous.
7. Si une des pattes de support n'est pas étroitement
appliquée contre le mancheron, la dégager du goujon,
la plier vers l'intérieur puis la replacer sur le goujon.
8. Attacher le câble au mancheron supérieur à l'aide d'un
collier (Fig. 2).
9. Passer la corde du lanceur dans le guide placé sur le
mancheron (Fig. 3).
Figure 3
1. Guide
Remarque : Pour faciliter l'opération, serrer la barre de
commande contre le mancheron pour relâcher le frein de
lame.
m–4271
3. Câble de commande
4. Collier
m-1690
2. Corde du lanceur
Assemblage de la tondeuse
Modèles autotractés uniquement
Déballage de la tondeuse
IMPORTANT : Lors du déballage et des manipulations
de la tondeuse et du mancheron supérieur, faire
extrêmement attention à ne pas tirer sur les câbles et à
ne pas les coincer ni les endommager.
1. Ouvrir le carton par le haut.
2. Retirer le bourrage du carton de manière à ce que le
mancheron supérieur repose sur le dessus de la
tondeuse.
3. Retirer la tondeuse du carton.
4. Poser le mancheron supérieur sur le sol derrière la
tondeuse, étiquette vers le haut, en faisant passer les
câbles de commande entre les pattes de support du
mancheron.
Montage des mancherons
1. Retirer les quatre boulons fixés au mancheron inférieur
(deux à tête plate et deux à tête courbe) et les boutons
correspondants.
2. Rabattre le mancheron inférieur vers l'arrière et les
pattes de support vers le haut pour faire correspondre
les trous de fixation (Fig. 4).
3. Fixer le mancheron aux pattes de support à l'aide des
deux boulons à tête plate et de deux boutons, en
choisissant le trou des pattes correspondant à la
hauteur de mancheron la plus confortable pour
l'utilisateur (Fig. 4).
1
4
2
1. Mancheron inférieur
2. Patte de support
IMPORTANT : Prendre garde à ne pas pincer ou
étirer les câbles.
Remarque : Si la hauteur du mancheron ne convient pas,
fixer le mancheron dans un autre trou des pattes de
support à l'aide des boulons et boutons.
6
3
Figure 4
3. Bouton
4. Boulon à tête plate
m–4272
