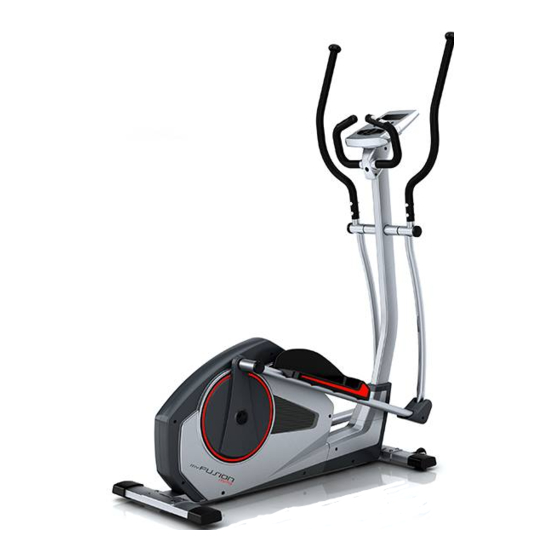

- Page 1 My Fusion Mp3 Vélo Elliptique www.moovyoo.fr Retrouvez notre gamme sur notre site internet et chez nos revendeurs Fitness Boutique !
-
Page 2: Liste Des Pieces
Liste des pieces N° Description Qté Unit Console Guidon avant set STR mousse Capteurs Cache Vis auto perforeuse Rondelle en demi cercle Cable Guidon gauche Cache STR foam Guidon droit Montant de guidon Cable (haut) Cache pour support console (Gauche) Cache pour support console (droit) Entretoise Axe pour le guidon... - Page 3 N° Description Qté Unit Rondelle ondulée Rondelle plate Roulement Boite Poulie F-10 Vis Hex. F-11 Courroie F-12 Douille F-13 F-14 Vis auto perforeuse F-15 Cache intérieur pour le disque F-16 Barre transversale F-17 Rondelle plate F-18 Cache pour le disque F-19 Cache avant (R=droit ) F-20...
- Page 4 N° Description Qté Unit Maintien du ressort Vis Hex. Vis Hex. Rondelle plate Rondelle plate Tendeur roue Rondelle ondulée Rondelle plate H-10 Vis nylon H-11 Vis Hex. Kit magnétique Douille Vis Hex. Rondelle Plate Chaine Ecrou Hex. Sleeve Rondelle plate Vis Nylon Stabilisateur arrière Block pour le cache du pied réglable...
- Page 5 N° Description Qté Unit Kit bras de pédale (Droit) Vis auto perforeuse Ecrou Ecrou Rondelle Cache Vis Nylon Rondelle plastique Rondelle plate Rondelle ondulée L-10 Nylon écrou L-11 L-12 Douille L-13 Bouton de la pédale L-14 Rondelle ressort L-15 Ecrou L-16 L-17 Rondelle plate...
- Page 6 Étape d’assemblage N°1 1. Fixez les stabilisateurs avant et arrière au cadre principal à l'aide de 2 boulons (L-11). Après assemblage, l’elliptique peut être stabilisé sur un sol légèrement irrégulier en ajustant la hauteur de la vis du pied avant et arrière. Les roues de transport placées à l'avant permettent de déplacer facilement l'elliptique. Lors du montage, il faut pointer l'avant vers le bas (45 °)
- Page 7 Etape d’assemblage N° 2 1. Assemblez le bras de pédale (KL, KR) au disque à l’aide de la rondelle plastique (L-7), rondelle plate(L-8), rondelle ondulée(L-9) et vis nylon (L-6). Assemblez le cache (L-5) du bras de pédale (K-L, K-R)
- Page 8 Etape d’assemblage N° 3 1. Mettez les pédales (K-5, K-6) sur les bras de pédale et fixez-les, en utilisant 4 boutons (L-13), 2 rondelles plates (L-22), 4 rondelles ressort (L-14), 2 entretoises (L-12) et 4 boulons (L-15) de chaque côté. ATTENTION : les pédales gauche et droite doivent être placées dans des positions identiques.
- Page 9 Etape d’assemblage N° 4 1. Retirez le câble du montant de Guidon avant de procéder à l'étape 4. 2. Desserrez les vis pré-assemblées. 3. Branchez le câble supérieur au câble inférieur provenant de la base principale (voir dessin). Connectez les câbles complètement.
- Page 10 Etape d’assemblage N ° 5 1. Enlevez les vis pré-montées (L-6) sur les bras, insérez l'axe (D-6) dans le montant de guidon et raccordez les bras. Puis serrez le bout en utilisant une rondelle plastique (L-7), rondelle plate (L-8), vague rondelle (L-9) et la vis (L-6) de chaque côté.
- Page 11 Etape d’assemblage N°6 Assemblez de chaque côté, le cache avant du bras de pédale (K-2, K-4) à l’aide d’une vis (K-1).
- Page 12 Etape d’assemblage N°7 Montez le guidon (B) sur la potence et serrez la plaque métallique (L-18) sur la potence avec les rondelles plates (L-19), rondelles ressort (L-20) et les vis (L-21).
- Page 13 Etape d’assemblage N°8 Montez l'ordinateur (A) sur la plaque, à l’aide de quatre vis (A-1).
- Page 14 Etape d’assemblage N°9 1 . Assemblez le cache sur le support de la console avec les vis (D-2) et la vis auto taraudeuse (L-1)
- Page 15 Etate d’assemblage N°10 1. Assemblez les bras supérieurs(C, C-3) à l’aide des boulons (L-2), des écrous (L-3) et des rondelles (L-4).
-
Page 16: Vue Éclatée
Vue éclatée... - Page 17 G-7 G-8 G-5 G-6...
- Page 18 KIT PIECES...
-
Page 20: Les Touches De Fonction
NOTICE DE LA CONSOLE 【LES TOUCHES DE FONCTION】 Molette UP Pour sélectionner un mode d’entraînement et augmenter les valeurs. Molette DOWN Pour sélectionner un mode d’entraînement et baisser les valeurs. ENTER Pour régler les valeurs TIME, DIST, CAL, PULSE en mode veille. RESET Revenir aux fonctions principales en mode arrêt et remettre les valeurs à... -
Page 21: Fonction D'affichage
A. Appuyez longuement pour augmenter le volume (max. 30) B. En mode Radio: Appuyez rapidement pour passer à la station suivante. En mode MP3: Appuyez rapidement pour passer au morceau suivant. A. Appuyez longuement pour diminuer le volume (min. 0) B. - Page 22 BODY FAT En mode arrêt, appuyez sur le bouton BODY FAT pour commencer la mesure de la MASSE GRAISSEUSE masse graisseuse. L’utilisateur sélectionné (U1~U9) clignote pendant 2 secondes puis le test commence. Pendant la mesure, l’utilisateur doit tenir fermement les poignées.
- Page 23 FIGURE 3 3. MANUAL clignote en mode arrêt, (FIGURE 4), tournez UP et DOWN pour sélectionner un programme MANUAL / PROGRAM / USER PROGRAM / H.R.C. / WATT (FIGURE 4 ~7) et appuyez sur MODE pour confirmer. L’ordinateur entrera en mode MANUAL si vous ne sélectionnez aucun programme.
- Page 24 4-4 Appuyez sur le bouton START pour démarrer l’entrainement. 4-5 Pour sélectionner un autre mode d’entrainement, appuyez sur le bouton RESET. 5. S’entrainer avec le mode PROGRAM : 5-1 En mode PROGRAM, vous pouvez tourner le bouton UP/DOWN pour sélectionner les programmes P01, P02, P03…P12, le programme sélectionné s’affichera à...
- Page 25 FIGURE 11 7. Entrainement en H.R.C. mode： « AGE 25 » clignote quand vous entrez dans le mode HRC, vous pouvez régler votre âge en tournant la molette UP/DOWN et appuyez sur MODE pour confirmer. L’ordinateur calculera la fréquence cardiaque en fonction de l’âge que vous aurez rentré.
- Page 26 Etape III – le symbole "- - - - - - - - " va s’afficher pendant 8 secondes, puis vous pourrez voir le taux de masse graisseuse en pourcentage (*1), l’IMC (*2) et le taux de graisse sous différents symboles. Il est possible d’afficher d’autres indications si vous avez les situations suivantes : 1.
- Page 27 9-4 Appuyez sur une fois pour sélectionner la piste suivante, appuyez sur pour revenir à la piste précédente. 9-5 Restez appuyer sur pour augmenter le volume; restez appuyer sur pour baisser le volume. 9-6 Appuyez sur pour sélectionner un type de son : E1:Normal→E2： Classic→E3：Bass→E4：Live →E5：Rock→...
- Page 28 Pour toute question technique, ou si vous avez besoin de pièces détachées, merci de contacter notre service après-vente. N’oubliez pas de vous munir du N° de série de votre appareil : SAV MOOVYOO Netquattro / FitnessBoutique ZI centr'alp 1450 rue Aristide Bergès 38430 Moirans Tél : 04 76 50 69 71...
