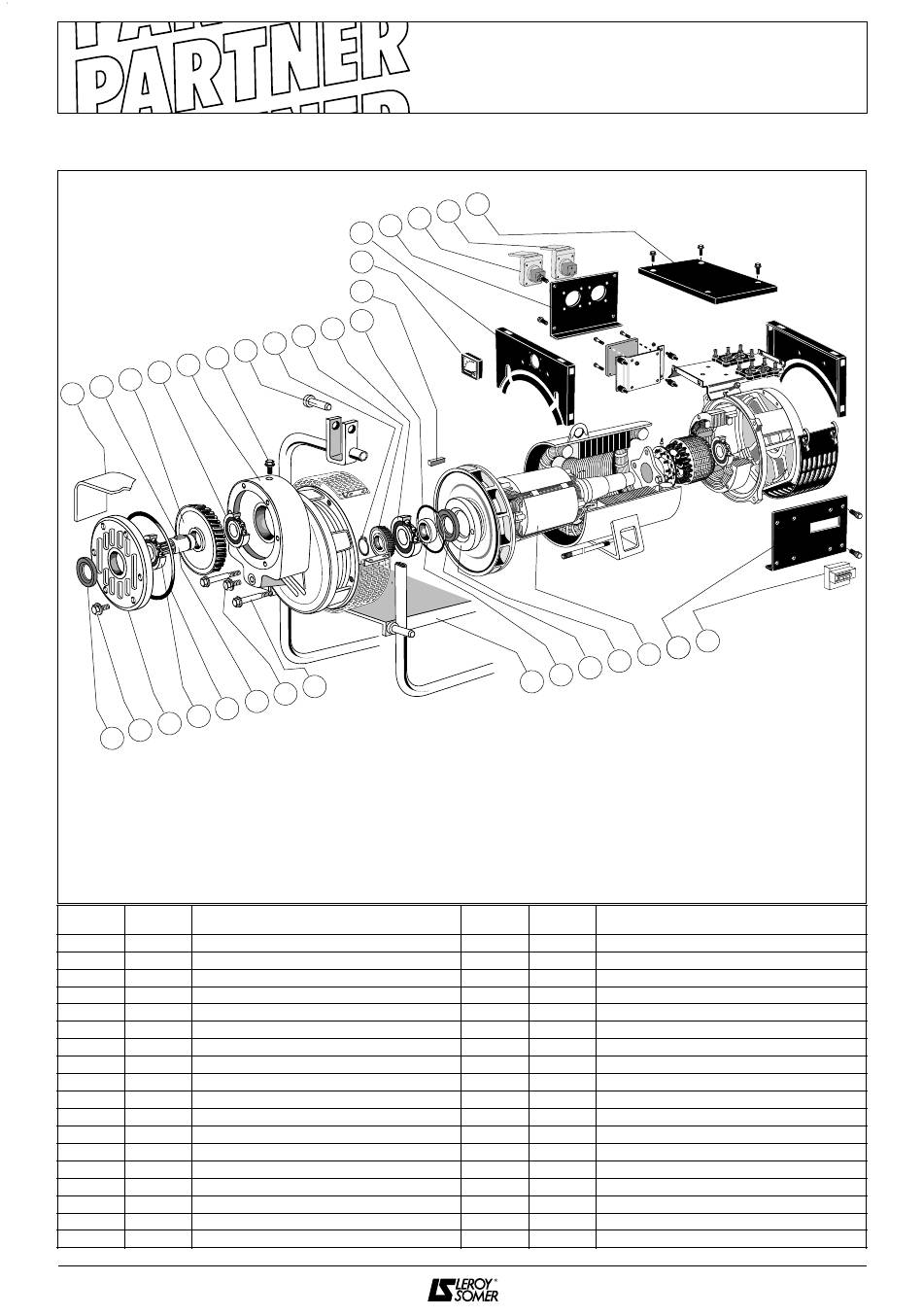

5.3 - Vue éclatée, nomenclature GT41.1, 42.1,44.1 - TF.1/TM.1- 27 - 38 - 70.
551
550
559
560
561
547
554
559
553
586
558
Rep
Nbre
4
1
Ensemble rotor
41
1
Partie avant
48
1
Partie supérieure du capotage
367
1
Porte de visite coté disjoncteur
368
1
Porte de capotage coté prise
546
1
Châssis
547
1
Protection de cardan
550
1
Carter secondaire
551
1
Bouchon reniflard
553
1
Flasque du carter
557
1
Arbre d'entrée cannelé
558
1
Joint à lèvres
559
2
Roulement
560
1
Roue d'entrée
561
1
Clavette
563
1
Pignon
10
577
368
41
575
601
569
567
563
565
581
570
587
557
Désignation
MAINTENANCE ALTERNATEUR
GEARLEC / TRACTELEC . 27, 38, 70 kVA
48
578
572
573
546
Rep
Nbre
554
1
565
1
567
1
568
1
569
1
572
1
573
1
575
1
576
1
577
1
578
1
581
1
586
1
587
1
601
1
576
367
4
568
Désignation
Joint torique
Circlips intérieur
Roulement
Chapeau intérieur
Joint torique
Joint à lèvres
Bague
Voltmètre
Disjoncteur
Prise triphasée
Prise monophasée
Axe d'attelage
Vis de niveau
Vis de vidange
Clavette
