MODÈLE PÉNINSULE
5.2.1 INSTALLATION
Il est préférable de construire la charpente après
que l'appareil est en place et que le système
d'évacuation est installé. Utilisez des 2x4 et
construisez conformément aux exigences des
codes du bâtiment locaux.
A = 22 1/8" moins l'épaisseur du matériau de
fi nition de chaque côté.
Pour installer la façade de l'appareil à égalité
avec le mur fi ni, positionnez les montants de la
charpente de façon à prévoir l'épaisseur de la
fi nition du mur.
5.2.2 INSTALLATION DU COMPTOIR/BAR
Lors des travaux de fi nition de l'appareil, il est
permis de placer des matériaux combustibles
directement sur le dessus de l'extension
supérieure.
NOTE : La tolérance de poids maximale est de
400 lb, pourvu que le poids soit distribué de
façon uniforme sur l'extension supérieure de
l'appareil.
Afi n d'obtenir un résultat qui s'apparente à un
comptoir ou un bar en conservant la hauteur
minimale permise, la structure doit être faite
de matériau incombustible et peut être faite en
montant de métal fi xé aux côtés de l'extension
supérieure ou au châssis supérieur de l'appareil.
* L'extension supérieure peut être enlevée si
l'encadrement incombustible est muni d'un maté-
riau de fi nition incombustible placé à égalité avec
la paroi avant de l'appareil et se prolongeant
depuis le haut de l'appareil (exemple : panneau
de ciment) (non fourni). Les comptoirs/bars
combustibles doivent avoir un minimum de 38
pouces de distance à partir de la base de l'appareil
jusqu'à la face inférieure du comptoir/bar.
NOTE : Les moulures et/ou contours Wolf Steel
ne recouvriront pas entièrement l'extension
supérieure de l'appareil. Afi n d'obtenir une
transition en douceur de la moulure/contour
jusqu'au mur, nous vous conseillons de retirer
l'extension supérieure et d'installer l'appareil en
suivant la procédure ci-dessus.

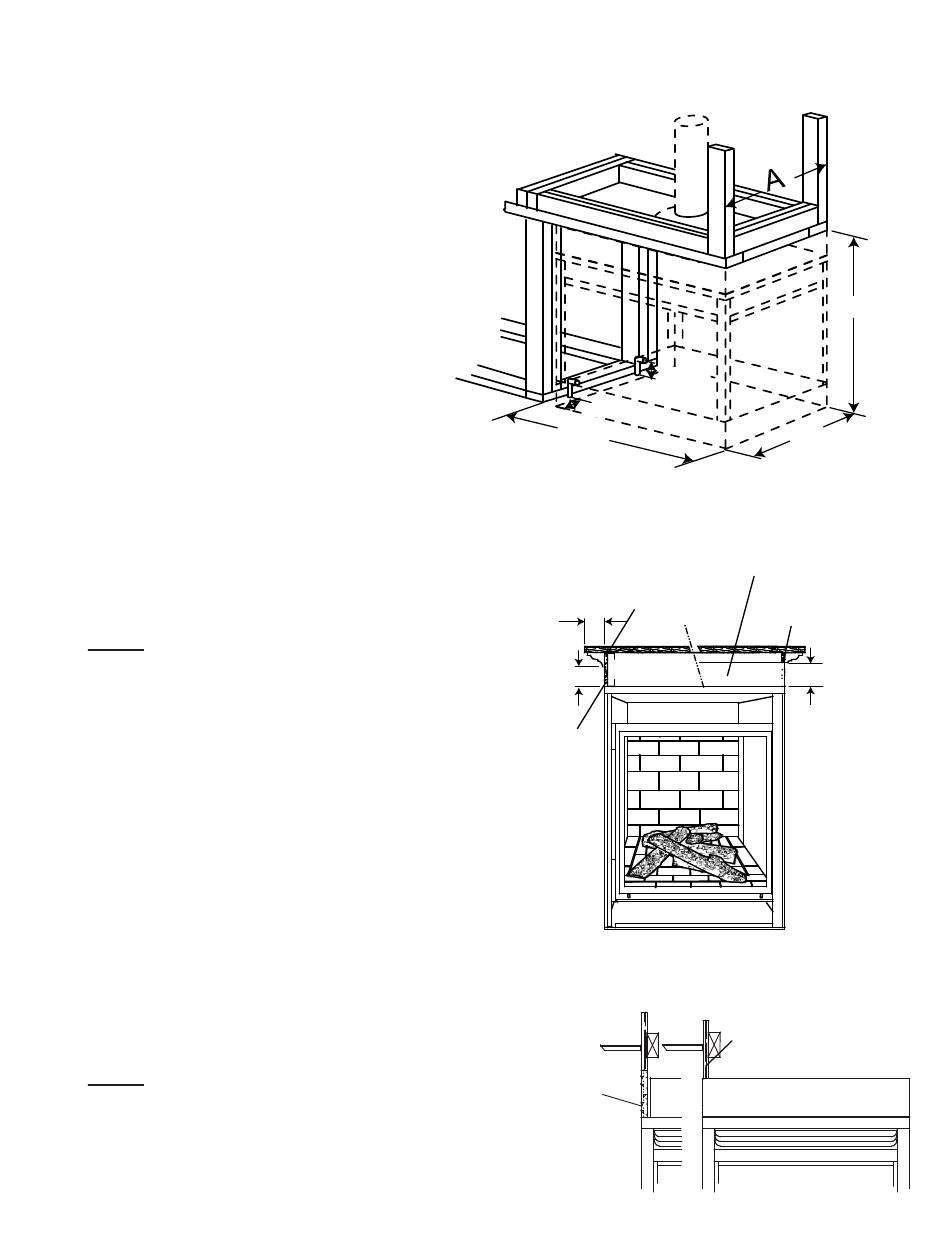

W415-0813 / B / 03.03.11
6 1/8"
38"
L'APPAREIL NE SUPPORTE PAS DE POIDS
MATÉRIAU
INCOMBUSTIBLE
*MONTANT
EN MÉTAL
3"
3"
RÉFÉREZ-VOUS
À LA FIGURE
SUIVANTE
MATÉRIAU
INCOMBUSTIBLE
38 1/4"
2 1/2"
22 1/8"
EXTENSION
SUPÉRIEURE
*MATÉRIAU
COMBUSTIBLE
5½"
MATÉRIAU
COMBUSTIBLE
EXTENSION SUPÉRIEURE
DESSUS DE L'APPAREIL
