AW T4 2 0 | T R A N S M E T T E U R 4 F I L S U N I V E R S E L À D O U B L E E N T R É E | I N F/A N A I N S T/0 1 2 - F R R É V. D
10
...3 Considérations relatives aux zones dangereuses
Installation électrique dans des
zones dangereuses
Entrées de presse-étoupes IECEx/ATEX/UKEX
Pour les installations en zones dangereuses, des presse-
étoupes ATEX, IECEx, ou UKEX appropriés et des éléments
d'obturation avec un indice IP66 au minimum doivent être
utilisés pour étanchéifier les orifices d'entrée.

Installation cULus

L'utilisation ou l'installation de Conduit pour les circuits
externes non-I.S. doit être conforme à la Section 501.10(b)
du NEC (NFPA 70).
Spécifications du presse-étoupe pour les applications en
zone dangereuse (Exe)
• Entrées M20
• 5 à 9 mm (0,2 à 0,35 po.)
• Entrées M16
• 5 à 10 mm (0,20 à 0,39 po.)
• NPT de 1/2 po. : 6 à 12 mm (0,24 à 0,47 po.)
• Ethernet : 4,7 à 6,35 mm (0,187 à 0,25 po.)

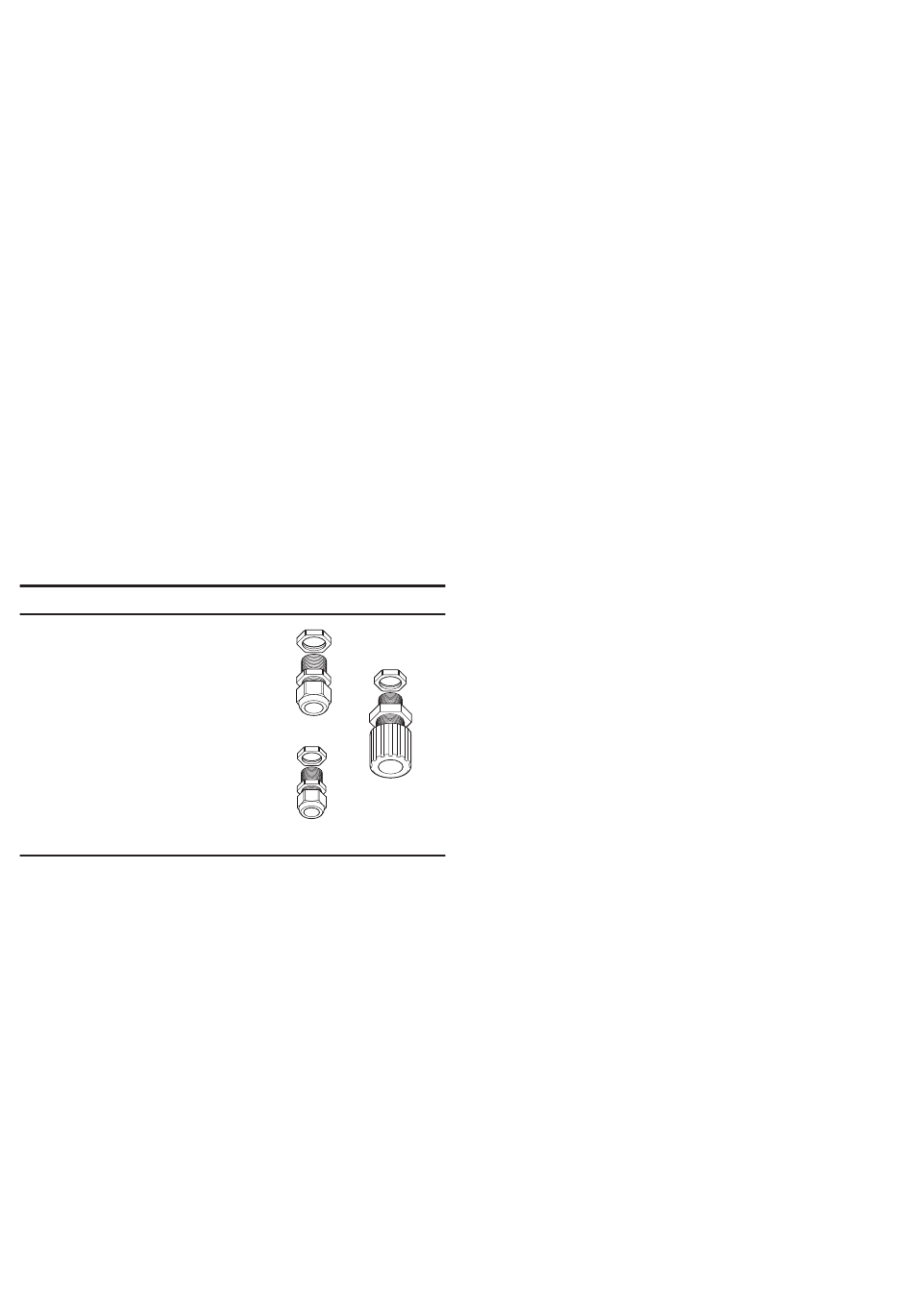

Références pour les presse-étoupes de zone dangereuse (Exe)
Référence
3KXA877420L0116 M20 (qté 5),
M16 (qté. 2)
3KXA877420L0117 NPT de 1/2 po. (qté 5),
M16 (qté. 2)
3KXA877420L0118 M20 (qté 4),
M16 (qté. 2)
Ethernet (qté 1)
3KXA877420L0119 NPT de 1/2 po. (qté 4),
M16 (qté. 2)
Ethernet (qté 1)
3KXA877420L0120 Presse-étoupe
Ethernet (qté 1)
M20 | /₂ in
M20 | 1/2 po.
Ethernet
Ethernet
M16
