Série R
Débitmètre électromagnétique
Blindage raccordé à la
mise à la terre interne
pour les versions NPT
*Fil intérieur
**Pour les systèmes avec protection cathodique, raccordez le fil de drain à la borne PE.

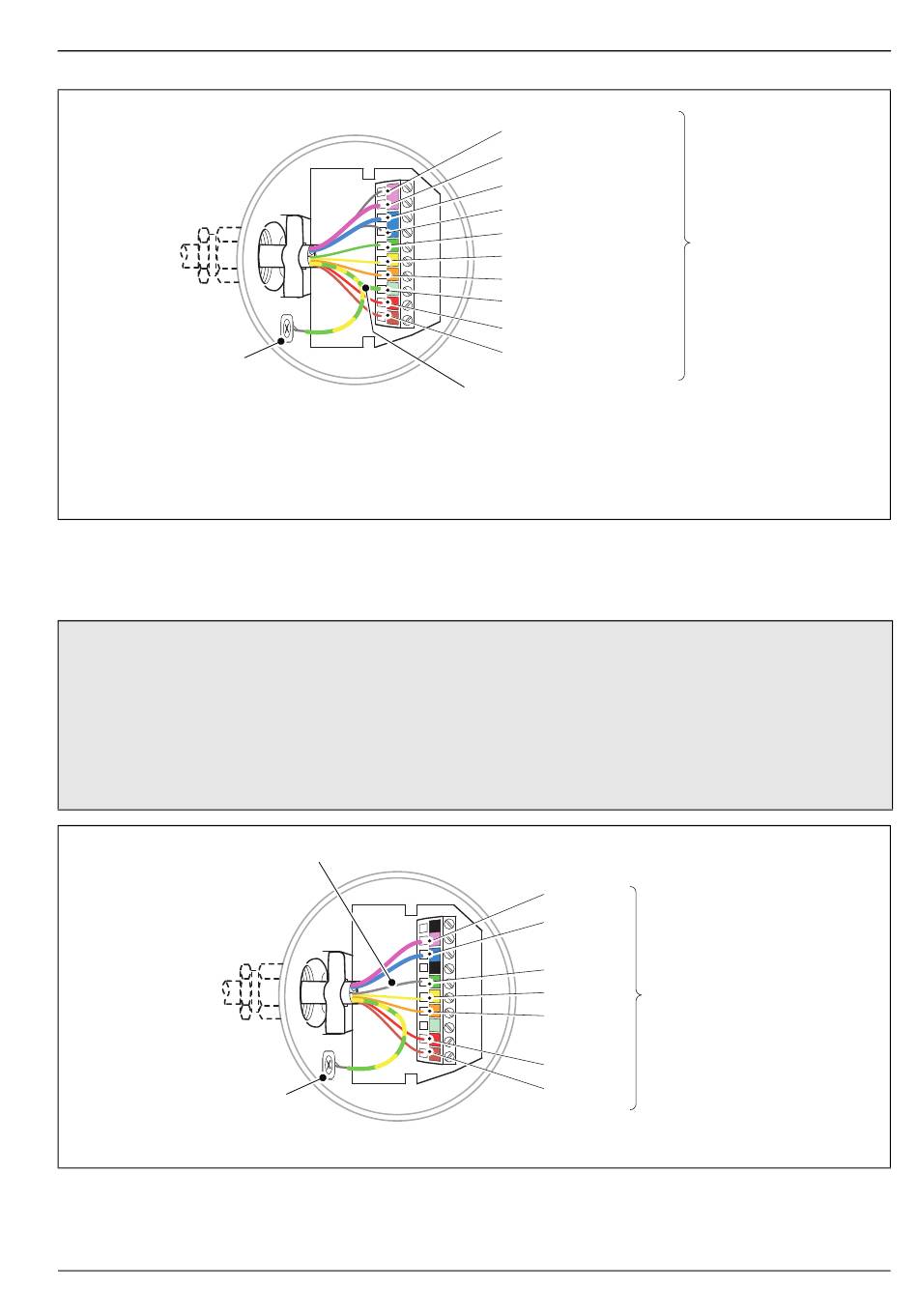

Fig. 3.8 Connexions du câble du capteur – transmetteur WaterMaster
3.2.2 Connexions du câble du capteur (transmetteur AquaMaster 3 déporté uniquement)
Attention.
Enroulez les trois tresses/écrans ensemble et emmanchez-les.
Laissez les deux câbles en paires torsadées.
Effectuez les connexions uniquement comme indiqué.
Assurez à tout moment le maintien de l'indice de protection.
Les raccordements des presse-étoupes doivent assurer l'étanchéité des entrées de câbles.
Câble drain / blindage pour presse-étoupe M20
Drain / blindage raccordé
à la mise à la terre interne
pour presse-étoupe NPT
Fig. 3.9 Connexions du câble du capteur – transmetteur AquaMaster 3
OI/FER100/FER200–FR Rév. F
S1 Violet (écran)
E1 Violet (*Signal)
E2 Bleu (*Signal)
S2 Bleu (Ecran)
3 Vert (Gaine)
D2 Jaune
D1/TFE Orange
PE (écran)
M2 Rouge
M1 Brun
**Le fil de drain (torsadé avec le câble de blindage
à partir de D1/TFE – Orange et D2 – Jaune)
pour les versions M20 est connecté au PE
7 Violet
6 Bleu
5 Vert
4 Jaune
3 Orange
2 Rouge
1 Marron
3 Installation électrique
Coupez les câbles à
60 mm (2,35 pouces)
Coupez les câbles à
60 mm (2,35 pouces)
13
