AquaMaster 3 FET200
Débitmètre électromagnétique transmetteur

3.2 Raccordements

Remarque. Reportez-vous à la section Fig. 3.4, page 25 pour obtenir de plus amples informations sur
la connexion MODBUS.
3.2.1 Connexions du capteur AquaMaster3 (à distance ou monobloc uniquement)
En ce qui concerne la figure 3.5 :
1. Retirez le capuchon à vis
2. Insérez doucement la fiche du capteur
engagée. Ensuite, serrez la bague de blocage.
Remarque. Si le câble du capteur se termine par des câbles de liaison, la connexion doit se faire via un
boîtier adaptateur de câble capteur (référence WABC2035, disponible séparément).

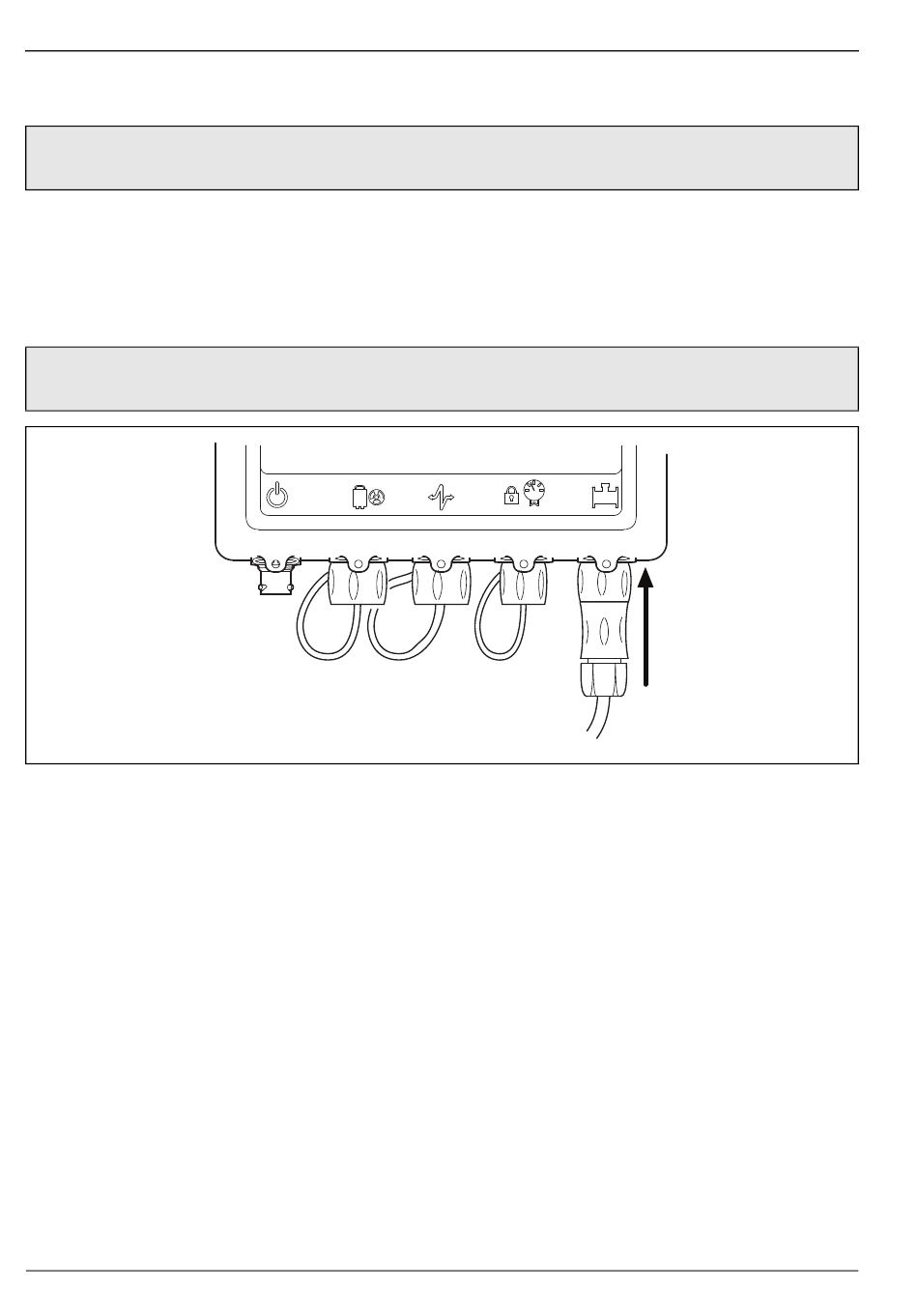

Fig. 3.5 Connexions du capteur
18
A
du connecteur du capteur.
B
dans la prise et faites-la tourner jusqu'à ce qu'elle soit
3 Installation électrique
A
B
OI/FET200–FR Rév. M
