Tension de service de phase maximale au travers de
l'enroulement d'équilibrage
Le tableau 4 montre la tension de service de phase maximale pour
différents types de commutation et nombres de positions.
Tableau 4.
Type de
Nombre de
Isolation sur
commutation
positions
Linéaire
–17
Enroulement d'équilibrage
Plus/Moins
-29
Enroulement d'équilibrage
31-33
Enroulement d'équilibrage
Approximative/
-29
Enroulement d'équilibrage fin 17,5
précise
-29
Enroulement d'équilibrage
approximatif
-29
Enroulement d'équilibrage fin
et approximatif
1) Pour triphasé en étoile
2) Pour des tensions de service comprises entre 15 et 22 kV, utiliser une unité de filtre
à huile ABB.
Courant de passage nominal
Le courant de passage nominal du changeur de prises est le courant
que le changeur de prises est capable de transférer d'une prise
à l'autre à la tension d'échelon nominale appropriée, de manière
continue, sans déroger aux caractéristiques techniques annoncées
dans ce document.
Le courant de passage nominal détermine le calibre des résistances
de passage et la longévité des contacts.
Le courant de passage nominal est mentionné sur la plaque
signalétique, voir Fig. 25.
Les modèles UZ sont conçus pour des courants de passage de
maximum 150 A, 300 A ou 600 A.
Tension
de service
maximale
en kV
22
22
15
17,5
35
BIL 200 : 22 kV
BIL 250 : 30 kV
Surcharge occasionnelle
Lorsque le courant de passage nominal du changeur de prises
n'est pas inférieur à la valeur la plus élevée du courant prélevé sur
le bobinage du transformateur, le changeur de prises ne limite pas
la surcharge occasionnelle du transformateur, conformément aux
normes CEI 60354, ANSI/IEEE C57.92 et CAN/CSA-C88-M90.
Pour être conformes, les modèles UZ ont été conçus de manière à
ce que l'élévation de la température par rapport à l'huile environnante
ne dépasse jamais 20 K à un courant égal à 1,2 fois le courant de
passage nominal maximal du changeur de prises.
La durée de vie des contacts mentionnée sur la plaque signalétique et
2)
dans ce guide suppose des courants de surcharge de maximum 1,5
fois le courant de passage nominal pendant un maximum de 3 % des
manœuvres du changeur de prises.
Toute surcharge supérieure aux valeurs ci-dessus augmente l'usure
1)
des contacts et raccourcit leur durée de vie.
Température de l'huile
La température de l'huile contenue dans le changeur de prises doit être
comprise entre -25 et +80 °C en conditions de service normales, comme
illustré dans la Fig. 29. La plage peut être étendue jusqu'à -40 °C, pour
autant que la viscosité se situe entre 2 et 3 000 mm
Niveau de bruit
Pendant le changement de prise, le niveau équivalent de pression
sonore continue mesuré à un mètre du changeur de prises est
d'environ 65 dB (A).
°C
+90
+80
0
-25
-40

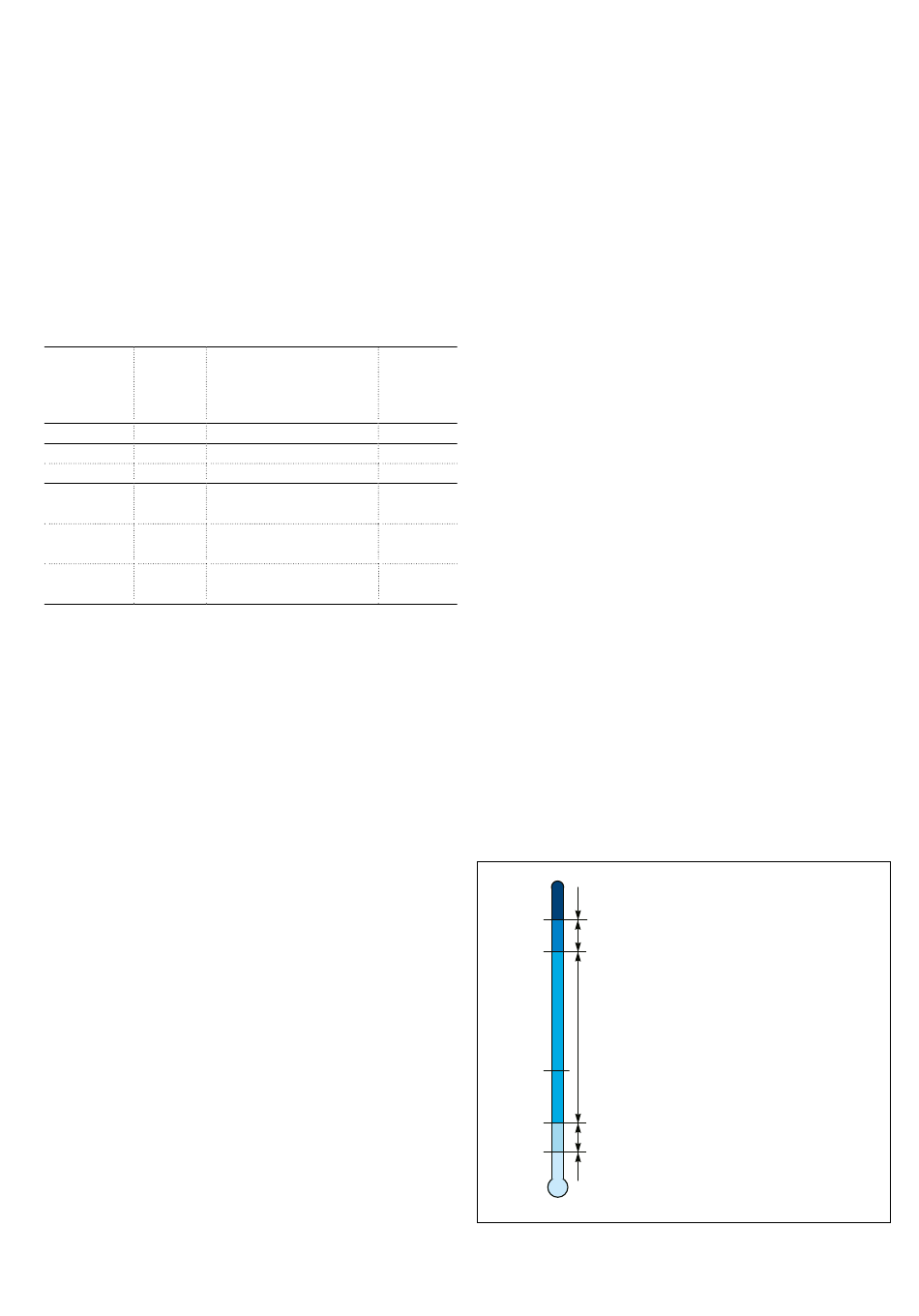

Fig. 29. Température de l'huile du changeur de prises.
2
1) Manœuvres interdites.
2) Surcharge occasionnelle, voir ci-dessus.
3) Plage de fonctionnement normale.
4) Aucune surcharge autorisée.
5) Manœuvre uniquement avec transformateur
hors tension.
1ZSE 5492-104 fr, Rév. 10 | Guide technique UZ 19
/s (= cst).
