Fonctions prises en charge selon les versions de firmware et de STEP 7
Composants requis
CM 1243-5 avec firmware de version V1.x **
+ CPU 1200 avec firmware version V2.0
+ STEP 7 V11.0
CM 1243-5 avec firmware de version V1.2
+ CPU 1200 avec firmware version V3.0
+ STEP 7 V11.0 + Service Pack 2 + MAJ 2
* Pour les capacités fonctionnelles, reportez-vous au chapitre Caractéristiques de
performance (Page 9).
** Indépendamment des capacités fonctionnelles, il est recommandé d'utiliser le CM avec la
version de firmware V1.2 plus récente.
1.5

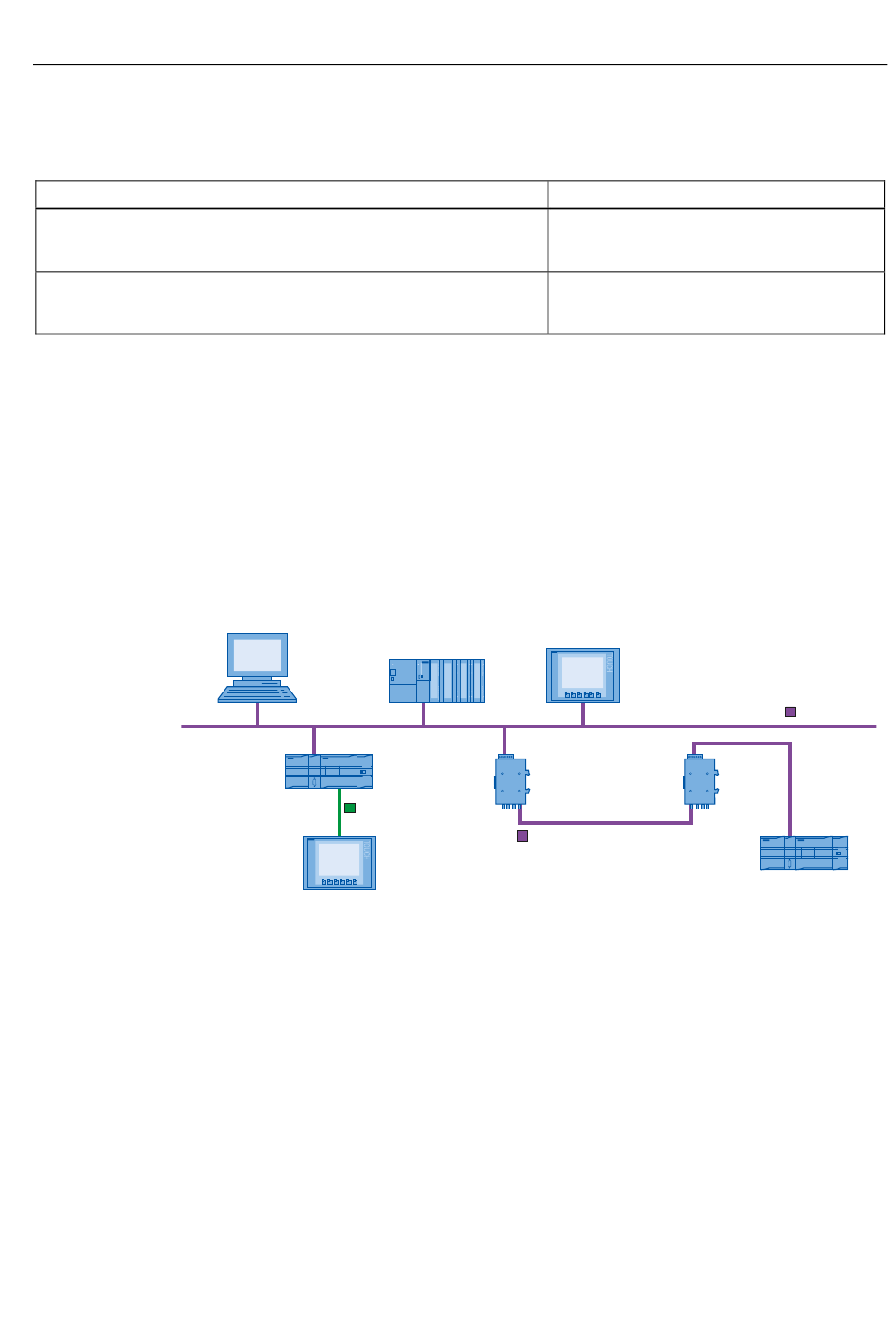

Exemples de configuration pour PROFIBUS
Vous trouverez ci-après des exemples de configuration mettant en œuvre le CM 1242-5
comme esclave DP et le CM1243-5 comme maître DP.
SIMATIC S7-1200
avec CM 1242-5
Figure 1-1
CM 1243-5
Instructions de service, 05/2012, C79000-G8977-C246-04
PG/PC/IPC
SIMATIC S7-300
PROFINET/
Industrial Ethernet
Conduite &
supervision
Exemple de configuration avec CM 1242-5 comme esclave PROFIBUS
1.5 Exemples de configuration pour PROFIBUS
Fonctions prises en charge
Toutes les fonctions et les capacités
fonctionnelles réduites sont prises en charge. *
Toutes les fonctions et les capacités
fonctionnelles actuelles sont prises en charge.
*
Conduite &
supervision
OLM
PROFIBUS
(LWL)
Application et propriétés
PROFIBUS
OLM
SIMATIC S7-1200
avec CM 1242-5
11
