Marche à suivre pour le montage et la mise en service
IMPORTANT
Position de montage
Veillez lors du montage à ne pas obstruer les fentes d'aération en haut et en bas du
module afin de permettre une bonne ventilation. Ménagez un espace libre de 25 mm au-
dessus et au-dessous de l'appareil pour permettre à l'air de circuler et protéger l'appareil
contre la surchauffe.
Tenez compte des plages de température admissibles en fonction de la position de
montage.

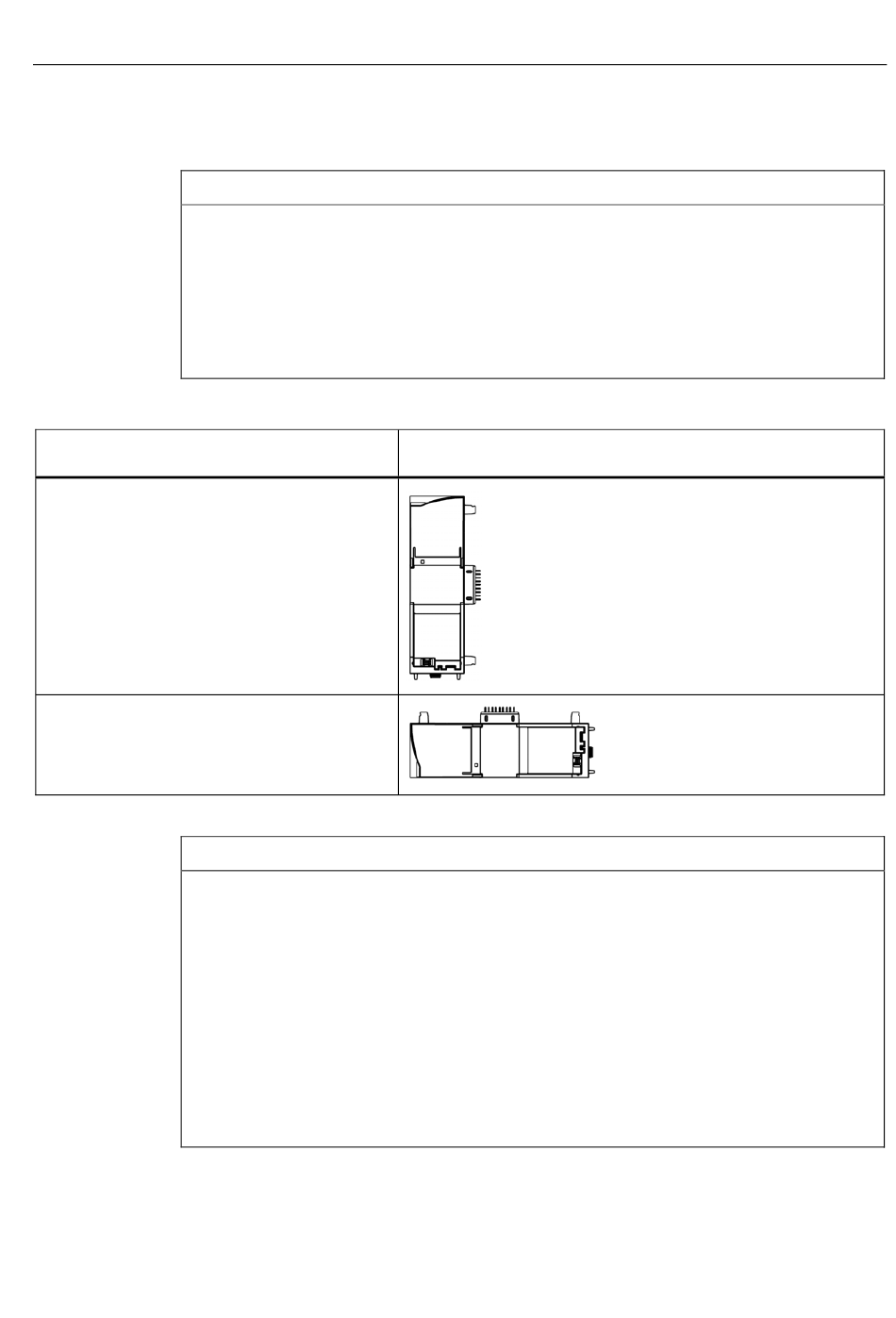

Position de montage / plage de température
admissible
Montage horizontal du châssis :
0 °C à 55 °C
Montage vertical du châssis :
0 °C à 45 °C
IMPORTANT
Connexion uniquement lorsque l'appareil est hors tension
Mettez les équipements hors tension avant d'effectuer le câblage du S7-1200.
Alimentation à partir des sorties de tension de la CPU
Le CM doit être alimenté par les sorties de tension de la CPU.
Tenez compte de la charge maximale admissible des sorties de tension de la CPU.
Vous trouverez les caractéristiques de consommation de courant et de puissance dissipée
au chapitre Caractéristiques techniques (Page 33).
Mise à la terre du câble PROFIBUS
Si le S7-1200 est équipé d'un CM 1243-5 ce dernier doit toujours être connecté à un câble
PROFIBUS. Le câble PROFIBUS doit être mis à la terre.
CM 1243-5
Instructions de service, 05/2012, C79000-G8977-C246-04
3.2 Montage et mise en service du CM 1243-5
Position de montage
Montage, connexion, mise en service
23
