Câblage
16
Dans le cas de grandes différences de potentiel entre les différents points de mise à la terre, seul un
point du blindage est directement relié à la terre de référence. Dans les installations sans compen-
sation de potentiel, les blindages de câble des systèmes de bus de terrain ne devraient être mis à la
terre que d'un côté, p. ex. à l'alimentation du bus de terrain ou aux barrières de sécurité,  å 7.

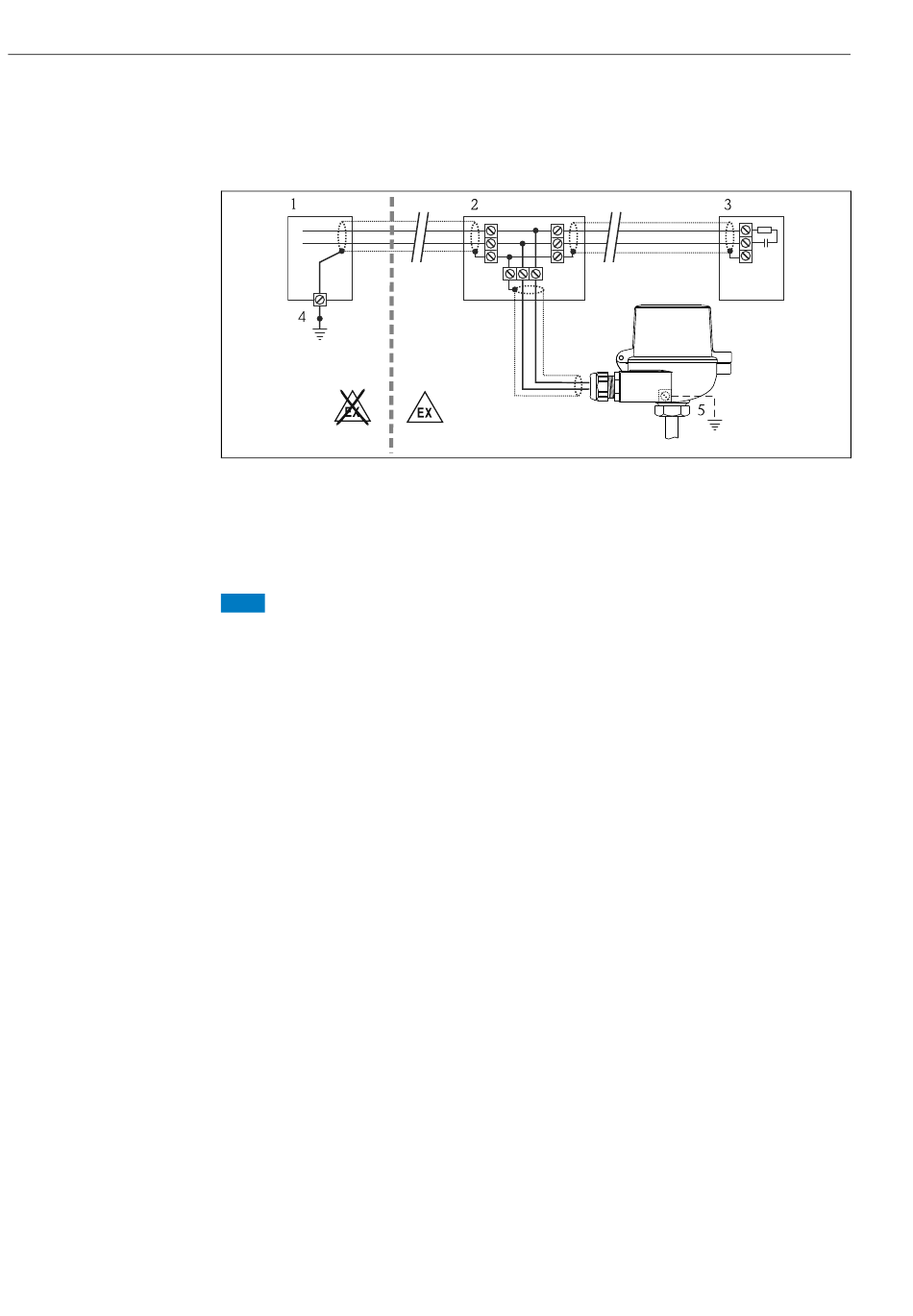

Fig. 7: Blindage et mise à la terre unilatérale du blindage de câble de bus de terrain
1 Unité d'alimentation
2 Boîtier répartiteur (T-box)
3 Terminaison de bus
4 Point de mise à la terre pour le blindage de câble de bus de terrain
5 Mise à la terre optionnelle de l'appareil de terrain, hors blindage de câble.
AVIS
Si, dans les installations sans compensation de potentiel, le blindage de câble est mis à la
terre en plusieurs points, on pourra observer des courants de compensation à fréquence
de réseau, qui peuvent endommager le câble ou le blindage du bus, ou influencer de
manière notable la transmission du signal.
► Le blindage du câble de bus de terrain ne doit, dans ce cas, être mis à la terre que d'un côté, c'est
à dire qu'il ne doit pas être relié à la borne de terre du boîtier (tête de raccordement, boîtier de
terrain). Le blindage non raccordé doit être isolé !
4.3.6

Terminaison du bus

Le début et la fin de chaque segment de bus doivent être munis d'une terminaison. Dans le cas de
boîtes de raccordement différentes (non Ex), la terminaison de bus peut être activée par le biais d'un
commutateur. Si cela n'est pas le cas, il faut installer une terminaison de bus séparée. Tenir compte
de ce qui suit :
• Dans le cas d'un segment de bus ramifié, l'appareil le plus éloigné du coupleur de segment
représente l'extrémité du bus.
• Si le bus de terrain est prolongé par un répéteur, il faut que cette prolongation soit également
terminée aux deux extrémités.
4.3.7 Informations complémentaires
Des informations générales et d'autres informations concernant le câblage peuvent être prélevées
dans le manuel d'utilisation "Guide de configuration et de mise en service, PROFIBUS
communication de terrain" (BA034S/04), qui se trouve également sur le CD-ROM. (Autre source
de référence :  www.endress.de  Téléchargement).
