5.2 Eléments de configuration et d'affichage
5.2.1

Afficheur

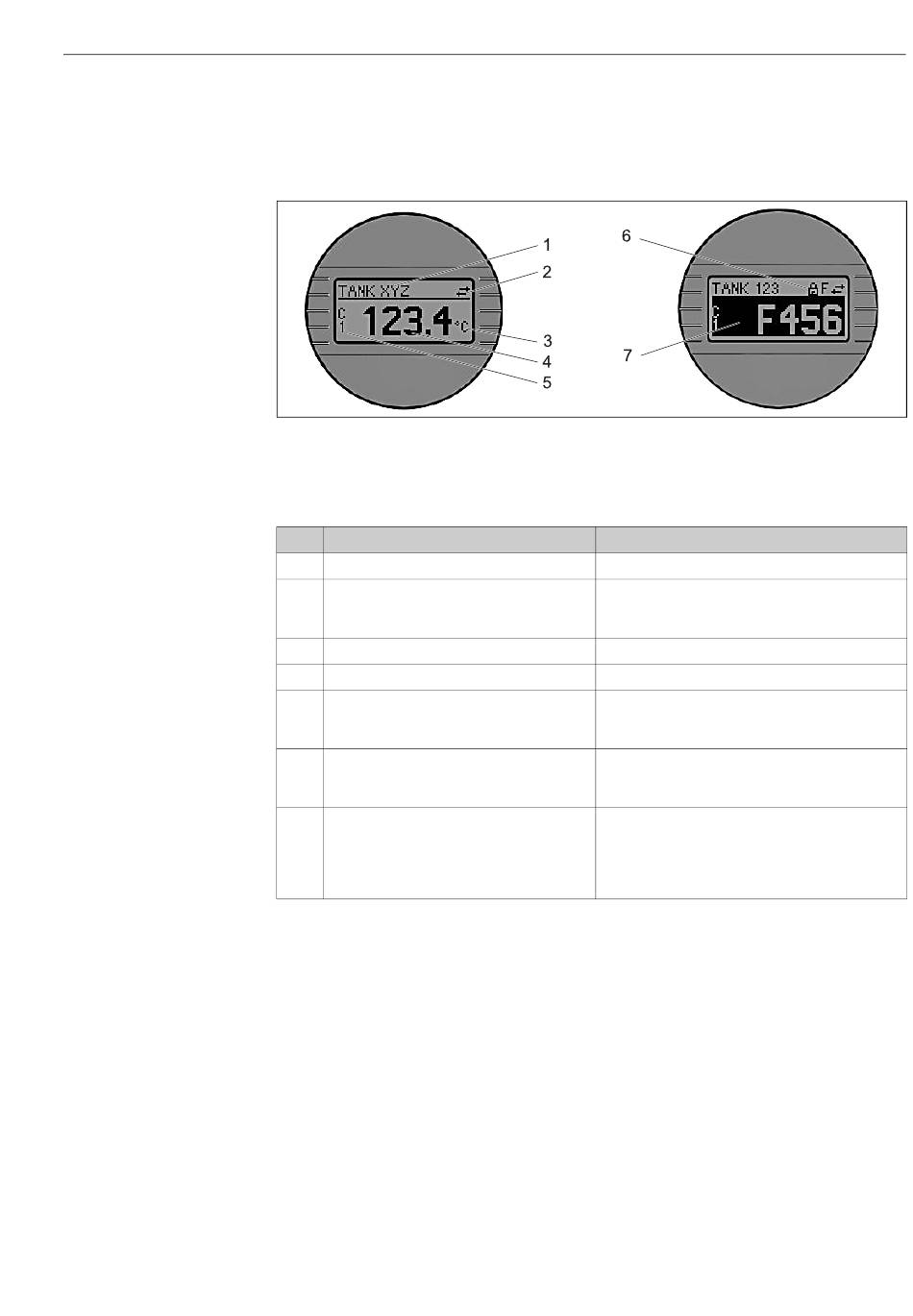

Fig. 10: Afficheur LCD optionnel du transmetteur pour tête de sonde
5.2.2

Symboles d'affichage

Pos. Fonction
1 Affichage TAG point de mesure
2 Affichage 'Communication'
3 Affichage des unités
4 Affichage des valeurs mesurées
5 Affichage de la voie C1 ou C2, P1, S1 ou P2, S2, RJ p. ex. C1 pour une valeur mesurée de la voie 1.
6 Affichage 'Configuration verrouillée''
7 Avertissement ou message d'erreur
5.2.3

Configuration locale

Via les micro-commutateurs au dos de l'afficheur en option, il est possible de procéder aux réglages
matériels pour l'interface de bus de terrain ä 23.
Description
TAG du point de mesure, 32 caractères.
En cas d'accès en lecture ou d'écriture via le protocole de
bus de terrain on aura le symbole de communication
correspondant.
Affichage des unités pour la valeur mesurée indiquée.
Affichage de la valeur mesurée actuelle.
(S = Secondary value, P = Primary value ; C = Channel,
RJ = Reference junction)
Lors du verrouillage du paramétrage/de la configuration
via le hardware il apparaît le symbole 'Configuration
verrouillée'.
En cas d'apparition d'un avertissement, une commutation
entre la valeur mesurée et le code de l'avertissement a lieu.
En cas d'apparition d'une erreur, le code d'erreur et
"- - - -" (pas de valeur mesurée valable présente) sont
affichés à tour de rôle (voir chap. 'Messages d'état'.
Configuration
A0008549
