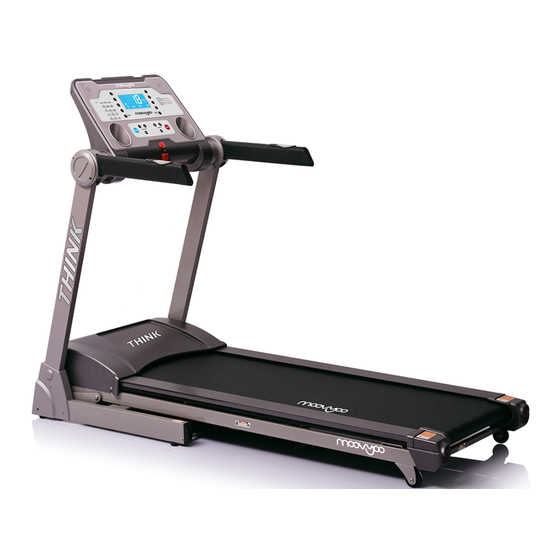

- Page 1 THINK Tapis de course www.moovyoo.fr Retrouvez notre gamme sur notre site internet et chez nos revendeurs Fitness Boutique ! ATTENTION Veuillez lire attentivement ces instructions avant d’assembler et d’utiliser ce produit. Veuillez conserver ce manuel pour toute référence ultérieure.
-
Page 2: Consignes De Securite Importantes
CONSIGNES DE SECURITE IMPORTANTES 1. Branchez le câble d’alimentation du tapis de course directement à un circuit raccordé à la terre. Cet appareil doit être correctement raccordé à la terre. En cas de panne, la terre propose un chemin de moindre résistance au courant électrique et permet de réduire le risque de choc électrique. - Page 3 13. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de maintenance ou une personne qualifiée afin d’éviter tout risque potentiel. Pour toute question technique, ou si vous avez besoin de pièces détachées, merci de contacter notre service après-vente : SAV MOOVYOO Netquattro / FitnessBoutique ZI centr'alp 1450 rue Aristide Bergès 38430 Moirans Tél : 04 76 50 69 71...
-
Page 4: Instructions D'assemblage
INSTRUCTIONS D’ASSEMBLAGE Le carton contient les pièces suivantes : N° Specs Qty N° Specs Désignation Désignation Cadre principal Boîtier Décoratif Inférieur Droit Barre poignée gauche Clé Allen N°4 4 mm Barre poignée droite Boulon M8*16 Clé Allen avec tournevis S=13, 14, 15 Ensemble Boulon/Ecrou M8*35 &... -
Page 5: Procedure D'assemblage
PROCEDURE D’ASSEMBLAGE Note : N’allumez pas l’appareil avant la fin de l’assemblage. Etape 1： ： ： ： Ouvrez le carton，retirez les pièces ci-dessus placez CADRE PRINCIPAL sur le sol. Etape 2 : Redressez la console et le montant. Attention : N’appuyez pas sur les câbles situés dans le montant lors du pliage. - Page 6 Etape 3 : Utilisez la Clé Allen 5#, fixez les tubes du montant gauche & droite (#3 & #4) à la base du cadre principal à l’aide d’un Boulon M8*16 (#86) et d’une Rondelle en Arc (#110). Attention : Maintenez les tubes gauche &...
- Page 7 Etape 6： ： ： ： Utilisez la clé Allen avec tournevis. Fixez le carter extérieur gauche & droite (#23,#26) cadre supérieur du montant (#3,#4) à l’aide d’une vis 4.2*13 (#104). Etape 7 : Placez boîtiers décoratifs (#30,#31) sur le cadre principal (#5) puis fixez-les à...
-
Page 8: Instructions De Pliage
INSTRUCTIONS DE PLIAGE Pliage : Maintenez l’appareil par le point A et redressez le cadre principal comme indiqué par la flèche jusqu’à ce que vous entendiez le son du cylindre (#15). Dépliage : Maintenez l’appareil au point A et appuyez sur le point B du cylindre (#15). -
Page 9: Parametres Techiques
PARAMETRES TECHIQUES Dimensions Plage de produit monté 1847*810*1317mm 1.0-20 KM/h vitesse (mm) Dimensions Niveaux produit plié 1064*810*1656mm 0-15% d’inclinaison (mm) RUNNING 510*1420mm BOARD(mm) Poids Net 89KG Poids max 120KG utilisateur VITESSE TEMPS DISTANCE CALORIES PULSATIONS Ecran LCD INCLINAISON RACCORDEMENT A LA TERRE Cet appareil doit être correctement raccordé... -
Page 10: Utilisation Des Programmes
UTILISATION DES PROGRAMMES 1- Fenêtre « SPEED » : En mode Réglage, l’écran affiche « P1-P15-U1-U3-HRC-FAT ». En mode Utilisation, il affiche la vitesse actuelle. La plage de vitesses est de 1,0-20KM/H. 2- Fenêtre « INCLINE » : Affiche le niveau d’inclinaison utilisé. La plage des niveaux est de 1%-15%. 3- Fenêtre «... -
Page 11: Demarrage Rapide (Manuel)
(0:00 est le mode manuel, P1-P15 sont les programmes prédéfinis, HRC est le programme de contrôle du rythme cardiaque et U1-U3 sont les programmes enregistrés par l’utilisateur). 2- Bouton « MODE »：Appuyez sur ce bouton pour choisir les modes : « 0：00 », « 15：00 », « 1.0 » et «... -
Page 12: Mode Manuel
MODE MANUEL : 1. Lorsque le tapis de course est en mode Standby, appuyez sur START pour démarrer le tapis de course à la vitesse de 1,0km/h et une inclinaison de « 0 ». Les autres fenêtres démarrent également leur décompte à... - Page 13 Tableau 1 : INTERVALLES (kilomètres) Mode Temps VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON...
- Page 14 Tableau 2 : INTERVALLES (miles) Mode Temps VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON VITESSE INCLINAISON...
- Page 15 HRC PROGRAMME : TABLEAU PROGRAMME RYTHME CARDIAQUE (HRC) Maxi Mini Maxi Mini Maxi Mini Proposition Proposition Proposition La plage de réglage des pulsations s’étend du Mini au Maxi 1. Lorsque le tapis de course est allumé, appuyez sur le bouton “PROGRAM” jusqu’à ce que la fenêtre “SPEED”...
-
Page 16: Programmes Utilisateurs
3. Appuyez à nouveau sur le bouton ENTER pour sauvegarder l’âge. La console propose un rythme cardiaque. Vous pouvez choisir le rythme cardiaque grâce au bouton “INCLINE+”、“INCLINE -”、 “SPEED+”、“SPEED –”. La plage de réglage est 84-195. (se référer au tableau de valeurs ci- dessus). - Page 17 PROGRAMME DEBUT PLAGE DE AFFICHAGE REGLAGE TIME - DUREE 0:00 15:00 5:00-99:00 0:00－99:59 INCLINE(%) - 0-15 0-15 INCLINAISON SPEED(K/h) - 1.0-20.0 1.0-20.0 VITESSE DISTANCE(K) 0.5-99.9 0.00－99.9 PULSE(hypo/min)- 50-200 RYTHME CARDIAQUE CALORIE(THERM) 10-999 0－999 PROGRAMME MESURE DE L’IMC : Au début, appuyez sur « PROGRAM » pour ouvrir le programme body FAT. Appuyez sur « MODE » pour ouvrir F-1, F-2, F-3, F-4, F-5 (F-1 = SEXE, F-2 = AGE, F-3 = TAILLE, F-4 = POIDS, F-5 = IMC), Appuyez sur «...
-
Page 18: Fonction De Verrouillage De Sécurité
Fonction de verrouillage de sécurité : Si vous retirez la goupille de sécurité, le tapis de course s’arrête immédiatement. Toutes les fenêtres affichent « ――― ». Le buzzer émet 3 « bip » et le tapis de course s’arrête. Si vous rattachez l’extrémité magnétique de la goupille de sécurité... - Page 19 3. Phase de retour au calme Cette phase d’activité à faible intensité qui doit durer 5 minutes environ, permet le retour à la normale de votre système cardiovasculaire, musculaire et respiratoire. Nous vous recommandons de la compléter par des exercices d’étirements afin de réduire la raideur musculaire.
-
Page 20: Nettoyage
NETTOYAGE ATTENTION : DEBRANCHEZ TOUJOURS LE TAPIS DE COURSE DE LA PRISE ELECTRIQUE AVANT DE NETTOYER OU D’ENTRETENIR L’UNITE Un nettoyage régulier de votre tapis permet de prolonger sa durée de vie. Dépoussiérez régulièrement le tapis de course. Nettoyez les partie exposée du plateau sur chaque côté du tapis, ainsi que les patins afin de réduire l’accumulation de corps étrangers sous le tapis. -
Page 21: Vue Eclatee
VUE ECLATEE... - Page 22 LISTE DES PIECES N° DESCRIPTION SPECIFICATION N° DESCRIPTION SPECIFICATION Cadre Principal Console Câble simple 1 350 Bleu 350 Vert & Montant supérieur Câble de terre Jaune Montant gauche Moteur Inclinaison Montant droite Moteur DC Embase principale Planche de course Cadre principal Interrupteur Cadre incliné...
- Page 23 gauche Carter inférieur intérieur Boulon M8*40 gauche Carter extérieur droite Boulon M6*25 Carter supérieur intérieur Ecrou droite Carter inférieur intérieur Boulon M3*10 droite Capuchon Barre de Boulon M4*16 poignées Boîtier décoratif inférieur ST2.9*6.5 gauche Boîtier décoratif inférieur ST4.2*12 droite Coussinet ST4.2*13 Ressort Boulon...
- Page 24 Protection Câble Boulon M6*28 Ressort à bille Clé de Grosse rondelle sécurité Mousse Rondelle plate Boulon pour rail Roulette de réglage latéral Autocollant de Tube de réglage console Patin pied plat Autocollant Console Haut-parleur Panneau de commande Câble amplificateur Tampon caoutchouc de Fiche audio planche de course Commande haut...
-
Page 25: Guide De Depannage
GUIDE DE DEPANNAGE 1. Aucun affichage sur la console après allumage de l’appareil : Cela est probablement dû au fait que le câble reliant la console au panneau de commandes n’est pas correctement relié ou que le transformateur est usagé. Retirez les tubes du montant et vérifiez chaque pièce de raccordement des câbles de la console au panneau de commandes et vérifiez que tous les câbles sont bien raccordés.
