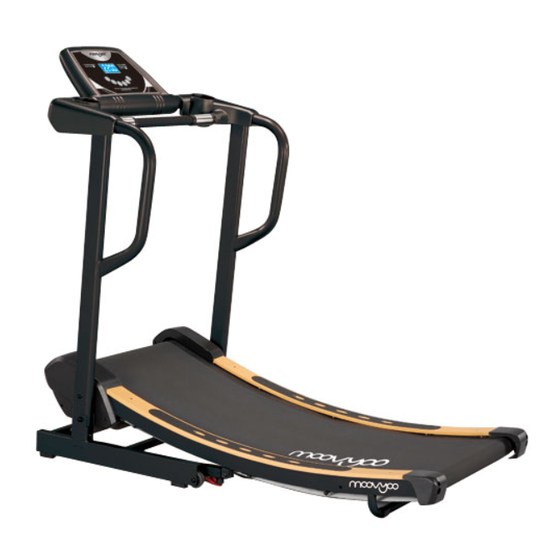

- Page 1 ARC SHAPE Tapis de course concave www.moovyoo.fr Retrouvez notre gamme sur notre site internet et chez nos revendeurs Fitness Boutique !
-
Page 2: Table Des Matières
7. INSTRUCTIONS D’UTILISATION DE LA CONSOLE………………………10 8. VUE ECLATEE ……………………………………………………………………………..11 Pour toute question technique, ou si vous avez besoin de pièces détachées, merci de contacter notre service après-vente : SAV MOOVYOO Netquattro / FitnessBoutique ZI centr'alp 1450 rue Aristide Bergès 38430 Moirans Tél : 04 76 50 69 71... -
Page 3: Schema
SCHEMA Computer Console Bottle Holder Porte-Gobelet Handrail Assembly Assemblage Poignées Frame Cadre Base Embase Computer Bottle Holder Handrail Assembly Frame Base - 2 -... -
Page 4: Consignes De Securite Importantes
CONSIGNES DE SECURITE IMPORTANTES Dans le cadre de l’utilisation de cet appareil, des précautions essentielles doivent être prises : Veuillez lire attentivement ces instructions avant d’utiliser cet appareil. Attention – Pour réduire le risque de brûlures, d’incendie, d’électrocution ou de blessures physiques : Pour éviter tout risque, la supervision d’un adulte est nécessaire en cas d’utilisation par un enfant, une personne invalide ou handicapée. -
Page 5: Liste Des Pieces Pre-Assemblage
Liste des pièces pré-assemblage : N° Description Qté N° Description Qté Vis hexagonale Cadre M8xP1.25x80 Vis hexagonale Console M8xP1.25x25 Porte-gobelet gauche Vis cruciforme Φ4x16 Porte-gobelet droite Rondelle en arc Clé six pans + tournevis Silicone Broche Ressort Système d’extraction de broche POP - 4 -... -
Page 6: Assemblage
Assemblage: Attention : Ne desserrez pas les sangles avant la fin de l’assemblage afin d’éviter tout risque. Loincloth Sangle Deux personnes doivent être présentes durant l’assemblage. (Attention !! Veuillez respecter cette procédure d’assemblage pour éviter tout risque.) 1. Placez les tubes de poignée du cadre (A) comme indiqué... - Page 7 Raccordez câble commande supérieur & inférieur, placez le câble sur la poignée pour éviter tout risque de pincement. Upper Control Utilisez la vis (b) pour serrer la Wire console (B). Durant l’assemblage, veillez à Lower éviter tout pincement du câble. Control Wire Upper...
-
Page 8: Avertissement
AVERTISSEMENT Ce tapis de course dispose d’un système de pliage favorisant son rangement. Arrêtez tout mouvement (ainsi que le tapis lui-même) avant le rangement, puis pliez le cadre principal jusqu’à ce que la broche soit en position dans l’orifice prévu à cet effet. Si vous souhaitez utiliser le tapis de course, tirez la broche comme indiqué... -
Page 9: Maintenance
Maintenance : 1.Si l’affichage de la console est trop sombre trop clair, veuillez remplacer les piles. 2. Retirez le couvercle du boîtier de piles remplacez piles. Replacez ensuite le couvercle. - 8 -... - Page 10 3. En fonction de l’utilisation de l’appareil, veuillez appliquer du silicone sur le plateau comme indiqué dans le tableau ci-dessous. Utilisez la clé Allen pour dévisser le boulon placé à l’intérieur du galet arrière. Rangez l’appareil (plié). Redressez le tapis et appliquez du silicone au centre du plateau.
-
Page 11: Instructions D'utilisation De La Console
Instructions d’utilisation de la console : 1- Durant les exercices, appuyez sur la touche Mode pour modifier l’affichage et faire défiler les différents modes. (Speed →Distance → Calorie →Pulse ……). Si vous souhaitez revenir au mode SCAN, appuyez sur SCAN. MEMO : Speed : Vitesse / Pulse :Rythme cardiaque 2- Durant les exercices, si l’écran affiche le mode SCAN, le mode change de manière automatique toutes les 8 secondes (Scan →... -
Page 12: Vue Eclatee
Vue éclatée : - 11 -... -
Page 13: Liste Des Pièces
Liste des pièces : N° Désignation Référence/dimensions Qté pièces frame assembly KDAA132-03 C shaped plastic foot pad PCF254 running board WAG1160575 foam sticker 30x40x1.5T running board baffle NAZ826732 truss philips self-tapping screw Ø4x8 counter sink hex screw M8x25 nylon nut M8xP1.25 running belt 555x2860x2.0t... - Page 14 N° Désignation Référence/dimensions Qté pièces rear roller cks hex screw M6xP1.25x55 (full thread) washer Ø8xØ16x1.5t base end cap match with 30x70x1.5t wheel PBK495215 truss hex screw M8xP1.25x40(10mm) nylon nut M8xP1.25 foot pad PCFP1151 washer drill philips self-tapping screw Ø4x20 truss hex screw M10xP1.25x45(10mm) nylon nut upright tube set left...
