Fiche de spécifications
00813-0103-4160, Rev EC
Mai 2022
™

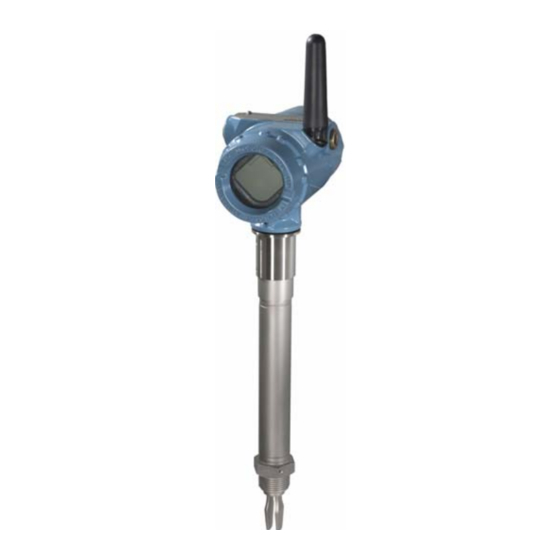

Détecteur de niveau sans fil Rosemount
2160
Lames vibrantes
■ Le premier détecteur de niveau de liquide sans fil au monde pour une détection de seuil fiable
■ Les fonctionnalités sans fil permettent d'étendre tous les avantages de Plantweb
™
aux emplacements jusque-là inaccessibles
■ Réseau autogéré fournissant des données riches en informations, avec une fiabilité supérieure à 99 %
■ Conçu pour fonctionner à des températures extrêmes comprises entre -94 et 500 °F (-70 et 260 °C)
■ Testé et approuvé par TÜV pour la protection contre les débordements conformément aux réglementations DiBt/ WHG

Publicité

Table des Matières
loading

Manuels Connexes pour Emerson Rosemount 2160

Sommaire des Matières pour Emerson Rosemount 2160

  • Page 1 Fiche de spécifications 00813-0103-4160, Rev EC Mai 2022 ™ Détecteur de niveau sans fil Rosemount 2160 Lames vibrantes ■ Le premier détecteur de niveau de liquide sans fil au monde pour une détection de seuil fiable ■ Les fonctionnalités sans fil permettent d’étendre tous les avantages de Plantweb ™...

  • Page 2: Principe De Mesure

    à 180 °C). ■ La version hautes températures du Rosemount 2160 fonctionne à des températures de procédé de -94 à 500 °F (-70 à 260 °C). Elle est dotée d’un tube thermique en acier inoxydable pour éloigner l’électronique du procédé.

  • Page 3: Diagnostics Intégrés

    ■ Le capteur à lames nécessite très peu d’alimentation et la durée de vie du module d’alimentation reste longue même avec des fréquences de rafraîchissement rapides. ■ Le Rosemount 2160 peut être alimenté par le module d’alimentation noir (WK1) à durée de vie standard ou par le module d’alimentation bleu (WK2) à durée de vie prolongée.

  • Page 4: Exemples D'applications

    Protection de la pompe ou détection de tuyau vide Grâce à la lame de seulement 2 po (50 mm) de projection (selon le type de raccordement), le Rosemount 2160 peut être installé dans des tuyaux de petit diamètre. Les lames courtes entraînent une intrusion minimale sur le côté en contact avec le procédé et permettent une installation simple et peu coûteuse pour tout angle dans les tuyaux ou les réservoirs.
  • Page 5 à 500 °F (-70 à 260 °C). Applications sanitaires Grâce à l’option de lames hautement polies qui offre une finition de surface (Ra) supérieure à 0,4 μm, le Rosemount 2160 est conforme aux normes sanitaires les plus strictes dans les applications agro-alimentaires et pharmaceutiques.

  • Page 6: Informations Pour La Commande

    Rosemount 2160 Mai 2022 Informations pour la commande Configurateur de produits en ligne De nombreux produits sont configurables en ligne à l’aide du configurateur de produits. Sélectionner le bouton Configure (Configurer) ou visiter le site Web pour démarrer. Grâce à la logique intégrée et à la validation continue de cet outil, il est possible de configurer les produits plus rapidement et de manière plus précise.

  • Page 7: Composants Du Modèle Requis

    Informations sur la commande du Rosemount 2160, détecteur de niveau sans Le détecteur de niveau sans fil Rosemount 2160 est idéal pour les endroits difficiles d’accès. Il est adapté pour les alar- mes de niveau haut et bas, les systèmes de protection antidébordement et le contrôle des pompes avec des fonctions d’auto-vérification.
  • Page 8 Rosemount 2160 Mai 2022 Taille de raccordement au procédé Code Description ★ ¾ po/19 mm ★ 1 po/25 mm (DN25) ★ 1½ po/40 mm (DN40) ★ 2 po/50 mm (DN50) ★ 2½ po/65 mm (DN65) ★ 3 po/80 mm (DN80) ★...

  • Page 9: Certifications Du Produit

    Règlement technique de l’Union douanière (EAC) Sécurité intrinsèque Les exigences du CRN sont respectées lorsqu’un Rosemount 2160 est configuré avec des pièces en contact avec le procédé certifiées CSA, acier inoxydable 316/316L (1.4401/1.4404) et filetées NPT ou des raccordements au procédé 2 po à 4 po à bride ASME B16.5.

  • Page 10: Options Supplémentaires

    Indicateur Code Description ★ Indicateur LCD Configuration d’usine Si cette option est sélectionnée, envoyer pour le Rosemount 2160 une Fiche de configuration complétée avec la commande. Code Description ★ Date, descriptif, champs de message et paramètres sans fil configurés en usine Certification de données d’étalonnage...

  • Page 11: Pièces Détachées Et Accessoires

    Garantie limitée de 5 ans Option de certification antidébordement Le Rosemount 2160 a été testé et approuvé par TÜV pour la protection antidébordement conformément aux réglementations allemandes DIBt/WHG. Si nécessaire, ajoutez « R2259 » à la fin du numéro de modèle.

  • Page 12: Spécifications

    à l’application prévue. Emerson n’est pas en mesure d’évaluer ou de garantir la compatibilité du fluide mesuré ou d’autres paramètres de procédé avec le produit, les options, la configuration ou les matériaux de fabrication sélectionnés.

  • Page 13: Caractéristiques De Performance

    Information associée Schémas dimensionnels Caractéristiques de performance Compatibilité électromagnétique (CEM) Toutes les versions du Rosemount 2160 sont conformes aux exigences applicables de la norme EN 61326. Hystérésis (eau) 0,1 po (2,5 mm) Seuil de commutation (eau) 0,5 po (13 mm) à partir de l’extrémité de la lame montée verticalement.

  • Page 14: Caractéristiques Électriques

    Rosemount 2160 Mai 2022 Masse volumique requise du liquide La masse volumique minimale du liquide est de 31,2 lb/ft (500 kg/m Plage de viscosité du liquide 0,2 à 10 000 cP (centiPoise) Limites d’humidité Humidité relative de 0 à 100 %.

  • Page 15: Fréquence De Rafraîchissement Sans Fil

    Rosemount 2160 Mai 2022 Fréquence de rafraîchissement sans fil Réglable par l’utilisateur : d’une seconde à soixante minutes. L’indicateur LCD intégré en option se met à jour à chaque rafraîchissement sans fil. Indicateur local Une fonction de localisation de l’appareil permet d’identifier facilement l’instrument pendant l’inspection de mise en service.

  • Page 16: Températures De Service Maximales Et Minimales

    (50) (150) (-70) (80) (260) A. Température ambiante, °F (°C) B. Température du procédé, °F (°C) Certifications produit Voir le document certifications du produit Rosemount 2160 document sur les pour des informations détaillées sur les certifications et certifications existantes. Emerson.com/Rosemount...

  • Page 17: Schémas Dimensionnels

    Rosemount 2160 Mai 2022 Schémas dimensionnels Voir le schéma de type 1 du Rosemount 2160 sur la page web pour connaître les dimensions des modèles de joint torique (BSPP). Illustration 4 : Boîtier et antenne 6,7 (170) 8,4 (212) 6,1 (154)
  • Page 18 Rosemount 2160 Mai 2022 Illustration 5 : Raccordements au procédé filetés (longueur de lame standard) (121) 2160***S 2160***E (172) 14,5 (369) (69) (44) A. 1,6 (40) hexagonal A/F B. Filetage de ¾ po ou 1 po C. Point de commutation de 0,5 (13) (montage vertical) D.
  • Page 19 Rosemount 2160 Mai 2022 Illustration 6 : Raccordements au procédé filetés (longueur d’extension de lame) (121) 2160***S 2160***E (172) 14,4 (367) (44) A. 1,6 (40) hexagonal A/F B. Filetage de ¾ po ou 1 po C. Voir Tableau 3 pour connaître les dimensions D.
  • Page 20 Rosemount 2160 Mai 2022 Illustration 7 : Raccordements au procédé à bride (longueur de lame standard) (121) 2160***S 2160***E (177) 13,8 (351) (102) (44) A. Ø 0,9 (23) pour bride de 1 po ; Ø 1,14 (29) pour bride de 1½ po ou plus B.
  • Page 21 Rosemount 2160 Mai 2022 Illustration 8 : Raccordements au procédé à bride (longueur d’extension de lame) (121) 2160***S 2160***E (177) 13,8 (351) (44) A. Ø 0,9 (23) pour bride de 1 po ; Ø 1,14 (29) pour bride de 1½ po ou plus B.
  • Page 22 Rosemount 2160 Mai 2022 Illustration 9 : Raccordements au procédé Tri Clamp (longueur de lame standard) (121) 2160***S 2160***E (179) 14,7 (374) Ø 0,9 (Ø 23) (64) (44) A. Tri Clamp de ½ po (38) ou 2 po (52) B. Point de commutation de 0,5 (13) (montage vertical) C.
  • Page 23 Rosemount 2160 Mai 2022 Illustration 10 : Raccordements au procédé Tri Clamp (longueur d’extension de lame) (121) 2160***S 2160***E (179) 14,7 (374) Ø 1,125 (Ø 28,6) (44) A. Tri Clamp de ½ po (38) ou 2 po (52) B. Point de commutation de 0,5 (13) (montage vertical) C.
  • Page 24 2022 Emerson. Tous droits réservés. Les conditions générales de vente d’Emerson sont disponibles sur demande. Le logo Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. Rosemount est une marque de l’une des sociétés du groupe Emerson.
