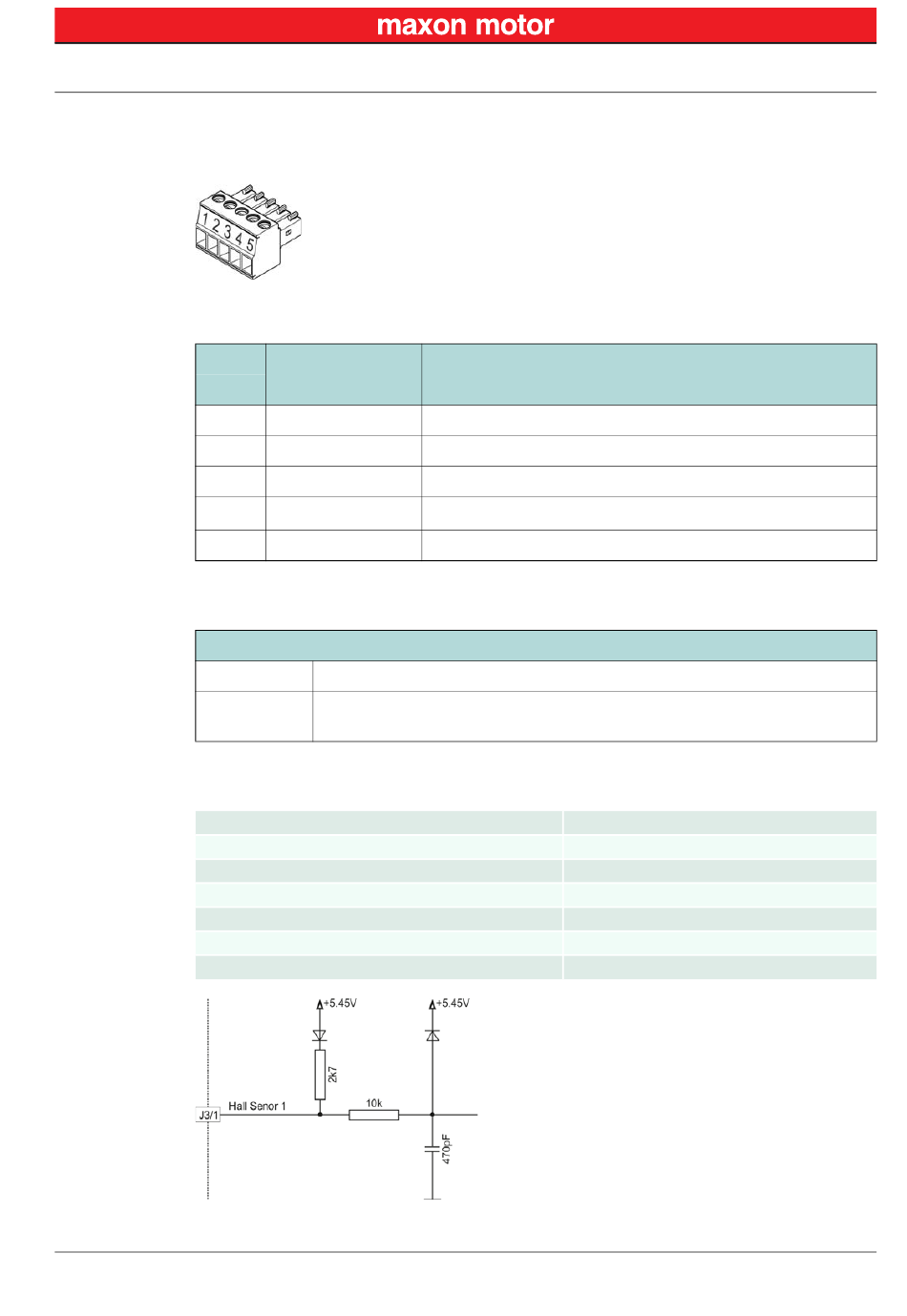

Connecteur Mâle Capteur À Effet Hall J3; Câblage D'entrée Capteur À Effet Hall; Capteurs À Effet Hall 2 & 3) - Maxon Motor ESCON 70/10 Caractéristiques Et Configuration

3.3.3
Les commutations intégrées et adaptées des capteurs à effet Hall font appel à un «Schmitt-Trigger»
à sortie open collector (sortie du collecteur non connectée).
Illustration 3-4
J3
Broche
Tableau 3-11
Type
Câbles adaptés
Tableau 3-12
Tension d'alimentation capteur à effet Hall
Courant d'alimentation max. du capteur à effet Hall
Tension d'entrée
Tension maximum d'entrée
0 logique
1 logique
Résistance de tirage interne
Illustration 3-5
maxon motor control
Servo-contrôleur ESCON
Documentation Hardware ESCON 70/10
Capteur à effet Hall (J3)
Connecteur mâle capteur à effet Hall J3
Signal
1 Capteur à effet Hall 1 Capteur à effet Hall 1, entrée
2 Capteur à effet Hall 2 Capteur à effet Hall 2, entrée
3 Capteur à effet Hall 3 Capteur à effet Hall 3, entrée
4 +5 VDC
5 GND
Connecteur mâle capteur à effet Hall J3 – Affectation des broches
Borne à vis LP enfichable, 5 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
Connecteur mâle capteur à effet Hall J3 – Spécification & Accessoires
Câblage d'entrée capteur à effet Hall 1 (dans le principe, concerne aussi les
capteurs à effet Hall 2 & 3)
Réf. document: rel4030
Édition: Septembre 2013
© 2013 maxon motor. Sous réserve de modifications.
Tension d'alimentation capteur à effet Hall (+5 VDC; I
Mise à la terre
Spécification/Accessoires
2 plusieurs conducteurs, AWG 28-14
2 mono conducteur, AWG 28-14
+5 VDC
30 mA
0...24 VDC
+24 VDC
typique <1,0 V
typique >2,4 V
2,7 kΩ (par rapport à +5,45 V – 0,6 V)
Configuration
Description
L
Connexions
≤
30 mA)
3-15
