Système By-me Plus
Régulation thermique
9.3.2 Configuration de l'actuateur à 4 sorties analogiques proportionnelles 01466.1
Configuration dans une application de type régulation thermique
L'App View Pro affiche les options qui définissent le type d'application.
Configuration dans une application de type automatisation
Important : configurer d'abord le dispositif sortie proportionnelle puis l'actuateur et la commande By-me.
L'App View Pro affiche les options qui définissent le type d'application.
9.3.3 Configuration du dispositif avec 3 entrées analogiques de signal 01467
Le dispositif se compose de 3 blocs fonctionnels.
1. Entrée analogique générale
2. NTC (mesureur de température pour sonde NTC)
3. Variateur de luminosité (il doit être configuré dans une application comportant un variateur universel et les touches correspondantes)
N.B.: les variateurs universels doivent être configurés comme White (art. 20549-19549-14549 ou 20137-19137-14137 + 20529-19529-14529).
Quand le variateur de luminosité est configuré, pour définir le point de consigne de réglage procéder de la façon suivante :
- activer la commande de réglage luminosité
- activer la commande de réglage variateur
- exécuter un réglage et attendre une minute ; la variation de la lumière ambiante doit entraîner la variation de la sortie du variateur.
REMARQUE :
- si on sélectionne Humidité xx433
Général
- Sélectionner
Utilisation générale
- Sélectionner
9.3.4 Configuration du thermostat 02951
Le thermostat se compose de 1 bloc fonctionnel principal et de 4 blocs fonctionnels sortie égaux qui doivent être configurés dans les applications auxquelles
on souhaite intégrer un actuateur pour commander la source de climatisation (radiateurs, ventilateurs, etc.).
Pour configurer le thermostat, exécuter les opérations suivantes.

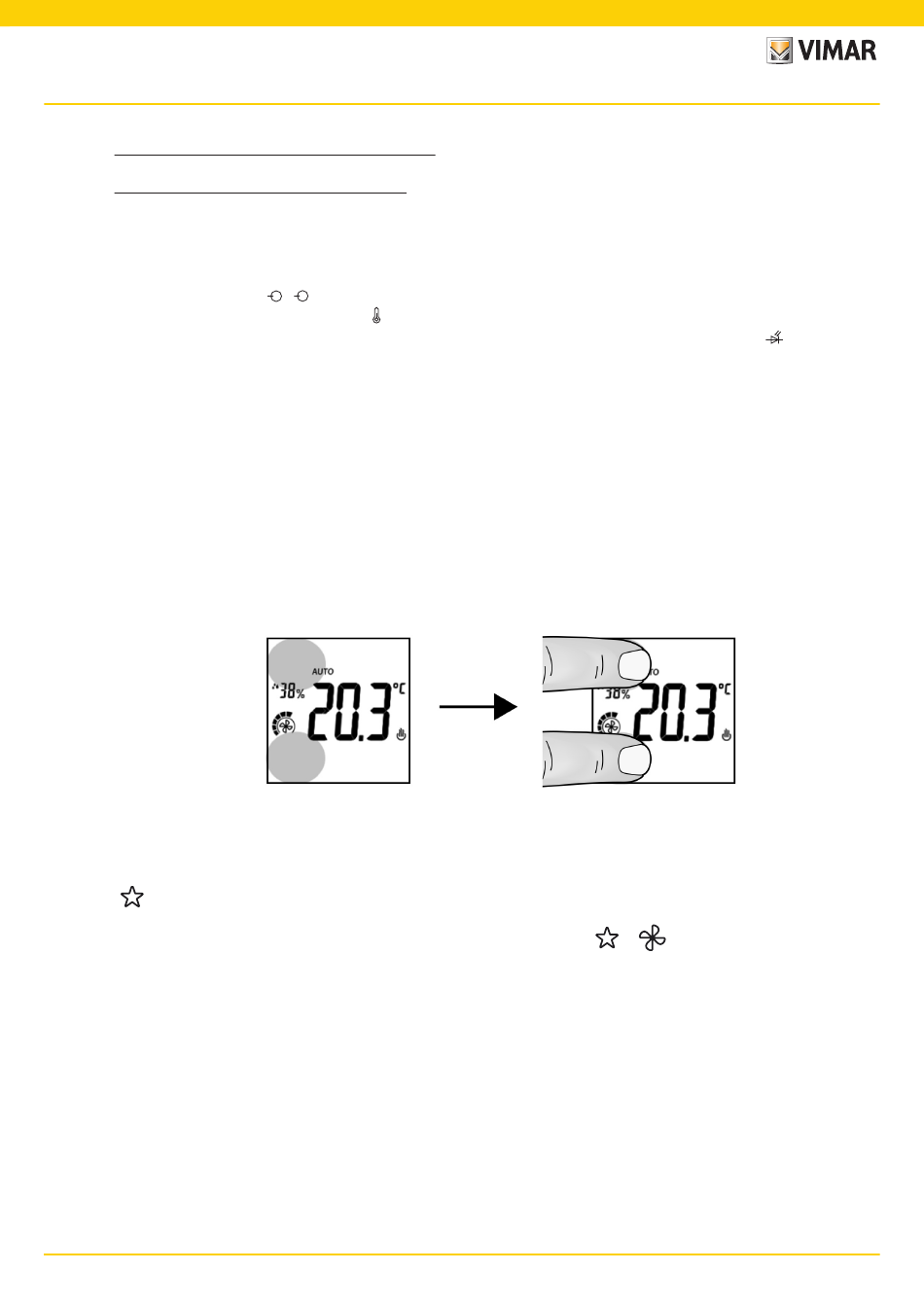

▪ Appuyer simultanément (pression brève) sur les zones de l'écran représentées sur la figure :
le rétroéclairage devient rouge et CnF (configuration) s'affiche sur l'écran.
9.3.5 Configuration du thermostat 02971
Le thermostat comprend 1 bloc fonctionnel Principal (Thermostat), 4 blocs fonctionnels Sortie, 4 blocs fonctionnels Entrée et 1 bloc fonctionnel touche
. Configurer les blocs fonctionnels Sortie pour les applications qui devront également comprendre l'actuateur pour commander la source de climatisation
(radiateurs, ventilo-convecteurs, etc.).
Pour accéder à la configuration du thermostat, appuyer simultanément (appui bref) sur les touches
La couronne circulaire devient rouge et CnF(configuration) s'affiche à l'écran.
9.3.6 Configuration de la sonde de température 20538-19538-14538
La sonde de température se compose de 1 bloc fonctionnel principal et 4 blocs fonctionnels sortie égaux qui doivent être configurés dans les applications
auxquelles on souhaite intégrer un actuateur pour commander la source de climatisation (radiateurs, ventilateurs, etc.).
9.3.7 Configuration de l'interface IR 20584.1-19584.1-14584.1
Le dispositif se compose de 2 blocs fonctionnels égaux. Quand on appuie sur le poussoir du dispositif pendant la configuration, le système associe automa-
tiquement le bloc fonctionnel libre. Par exemple, les 2 blocs peuvent être associés respectivement à un bloc fonctionnel sortie chauffage et à un bloc sortie
climatisation du thermostat.
Le dispositif ne peut être configuré par le menu Clim que si un bloc fonctionnel Sortie du thermostat est déjà configuré dans l'application ; sinon le système
affiche un message d'erreur.
L'interface IR peut être commandée par une touche ou par un dispositif à 3 entrées analogiques de signal (art. 01467).
Dans ce cas, si le système contient déjà un dispositif 3 entrées 01467 et une touche, elle sera associée au dispositif 3 entrées 01467 (avec ou sans franchis-
sement de seuil).
