Système By-me Plus
Gestion de l'énergie

8.3 Gestion des charges

Le module de contrôle des charges 01455 vérifie la puissance consommée par le réseau électrique pour éviter l'intervention du compteur en surcharge et déconnecter, si
nécessaire, les charges commandées.
Le système gère les installations suivantes, avec ou sans production photovoltaïque :
- installations monophasées jusqu'à 33 kW
- installations triphasées jusqu'à 100 kW.
Il peut piloter 16 groupes de commande (soit 16 priorités).
Chaque groupe de commande (qui comprend nécessairement le module 01455 et un actuateur à relais By-me) peut être configuré de la façon suivante.
• Auto OFF/ON : activation et désactivation automatique de la charge en fonction de la puissance consommée et de la priorité du groupe
• Forçage ON : charge toujours active, quelles que soient les conditions d'absorption.
• Forçage OFF : charge toujours désactivée, quelles que soient les conditions d'absorption
Pour chaque groupe, il est possible de sélectionner les modes Auto OFF/ON et Forçage ON ; les programmes évènements permettent de configurer un ou plusieurs
groupes en mode Forçage OFF (utilisé pour temporiser l'activation/la désactivation de certaines charges).
Il est possible d'associer à chaque groupe un poussoir de va-et-vient pour forcer la configuration sur Forçage ON (appuyer sur ON du poussoir), le forçage est signalé par
la led du poussoir toujours allumée.
Appuyer sur OFF du poussoir, le groupe revient en mode Auto OFF/ON.
La configuration du système de contrôle des charges s'effectue de la façon suivante.
1. Configurer le module de contrôle des charges art. 01455 dans le groupe dédié à la gestion des mesures électriques.
2. Configurer le compteur art. 01450 pour la production d'une installation à distance (distante du compteur ENEL) ou si le compteur est triphasé et qu'il faut superviser
aussi la production monophasée/triphasée. Cette opération ne doit être exécutée que s'il existe déjà une installation de production
3. Configurer les relais à superviser dans les groupes correspondants avec l'art. 01455 où le premier groupe configuré contient le relais le plus significatif et le dernier groupe,
le moins significatif et le premier à être déconnecté.
4. Configurer les compteurs externes dans les groupes spéciaux (par exemple, l'art. 01450 pour le photovoltaïque à distance ou les art. 01451-01456-20537).
154

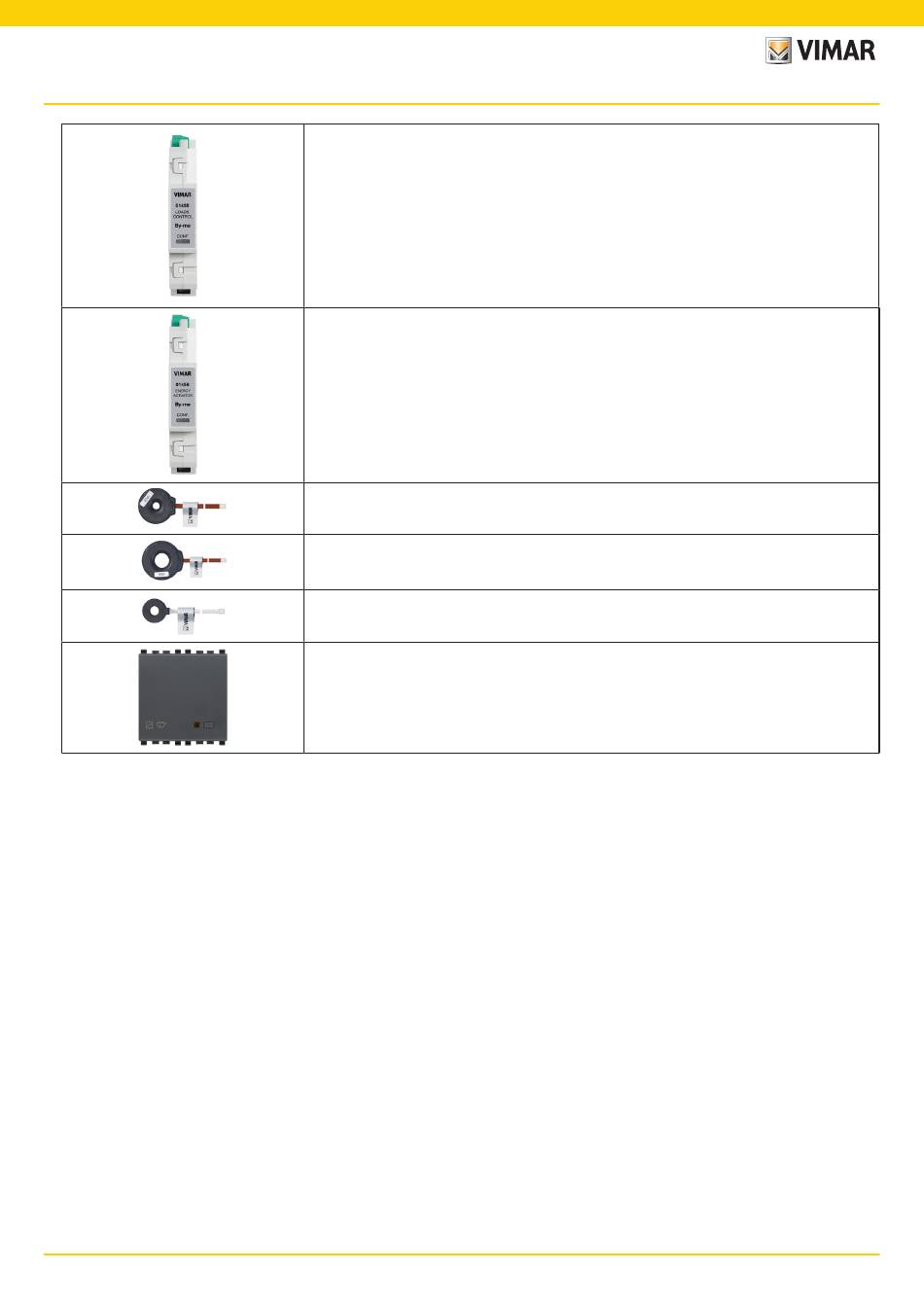

01455 : module le contrôle des charges, 3 entrées pour capteur de courant toroïdal, puissance mesurée 25
W-100 kW, alimentation monophasée 120-230 V, 50/60 Hz, triphasée 230/400 V, 50/60 Hz, installation sur
barre DIN (60715 TH35), occupe 1 module de 17,5 mm.
Le dispositif évite l'intervention du disjoncteur installé sur le compteur d'électricité pour surcharge de l'interrupteur
; il fonctionne sur les installations monophasées et triphasées.
La mesure du courant sur la ligne électrique à contrôler est exécutée par un capteur de courant (art. 01457, 01458)
qui contrôle de façon indépendante 3 lignes électriques.
Il est étudié pour contrôler des installations comportant une production d'électricité (par exemple photovoltaïque).
Si le câble de ligne n'est pas facilement accessible, la mesure peut être exécutée à distance par un compteur
d'énergie (art. 01450) relié au bus By-me.
Enfin, il archive l'historique des valeurs d'énergie de chaque ligne.
01456 : actuateur avec sortie à relais 16 A, 120-230 V, 50/60 Hz, et capteur de courant intégré, 1 canal
d'entrée pour capteur de courant différentiel toroïdal, installation sur barre DIN (60715 TH35), occupe 1
module de 17,5 mm. Livré sans capteur de courant différentiel toroïdal art. 01459.
Le dispositif joue le rôle d'actuateur et mesure la puissance consommée ; il signale les alarmes pour anomalie de
fonctionnement, notamment la dispersion de courant et les pannes de la charge. Le dispositif peut être utilisé dans
un système d'automatisation, d'économie d'énergie et de gestion de la climatisation ; il peut aussi servir dans des
installations comprenant un ancien module de contrôle des charges 01855.
01457 : capteur de courant toroïdal pour le contrôle des charges et compteur d'énergie, diamètre du trou
.
7,5 mm, longueur du câble 40 cm
01458 : capteur de courant toroïdal pour le contrôle des charges et compteur d'énergie, diamètre du trou
19 mm, longueur du câble 40 cm.
01459 : capteur de courant différentiel toroïdal pour actuateur 01456, diamètre du trou 9 mm, longueur du
câble 40 cm.
20537-19537-14537 : actuateur avec sortie à relais 16 A, 230 V, 50 Hz, et capteur de courant intégré - 2
modules.
Le dispositif joue le rôle d'actuateur et mesure la puissance consommée ; il signale les alarmes pour anomalies de
fonctionnement, notamment la dispersion de courant et les pannes de la charge. Le dispositif peut être utilisé dans
les systèmes d'automatisation, d'économie d'énergie et de gestion de la climatisation.
