• Fonctionnement (définition du fonctionnement de l'actuateur) : monostable/bistable, par défaut bistable (ce paramètre est absent pour le bloc fonctionnel du variateur

blanc temporisé)

• État sortie Power On et état sortie Power Down (définit l'état de la sortie à l'arrêt et au rétablissement de l'alimentation) : ON/OFF/Inchangé, par défaut Inchangé

6.8 L'actuateur variateur art. 01417

L'actuateur variateur RGB(W) permet de régler la luminosité des bandes leds RGB(W), blanc dynamique ou monocouleur, tout en garantissant toutes les fonctions domo-

tiques classiques des actuateurs By-me.

Le dispositif est alimenté en courant continu (Vcc) par la ligne bus et est équipé de 4 leds frontales ambre qui indiquent l'état des sorties, de 4 touches frontales pour

effectuer le test des sorties, d'1 led rouge pour la signalisation éventuelle d'anomalies, d'1 contact à relais pour piloter la tension de réseau de l'alimentation auxiliaire des

leds et de 4 canaux de sortie indépendants.

Le relais du dispositif peut être utilisé pour interrompre la phase de l'alimentation connectée aux bornes d'entrée de l'actuateur variateur ; de cette façon, lorsque tous les

canaux sont éteints, le variateur ouvre le relais en interrompant la phase de l'alimentation afin de préserver son fonctionnement le plus longtemps possible.

Le fonctionnement du relais est intégré aux blocs fonctionnels ce qui fait qu'aucun paramètre ne définit son comportement.

Le relais se ferme en cas d'activation d'un ou de plusieurs canaux et il s'ouvre lorsque tous les canaux sont éteints.

6.8.1 Fonctions

L'actuateur variateur RGB(W) est configuré sur la Passerelle domotique art. 01410-01411 à travers l'appli View Pro et il est en mesure de remplir les fonctions suivantes :

• Commutation ON/OFF

À la réception des commandes ON/OFF, le dispositif valide la dernière valeur de luminosité mémorisée ou désactive (0%) le canal correspondant.

• Réglage relatif de la luminosité (White)

Permet d'augmenter ou de réduire la valeur de luminosité du canal en fonction des commandes reçues à partir d'autres dispositifs By-me. À la réception d'une com-

mande de stop, le réglage s'interrompt et fixe la valeur de luminosité obtenue à ce moment.

• Réglage absolu de la luminosité (White)

Permet de programmer le pourcentage absolu de luminosité défini par la commande reçue ; on obtient cette valeur à travers une rampe.

• Réglage relatif de la couleur RGB (W)

Lorsque le dispositif est configuré pour contrôler une bande led RGB (W), il est possible d'augmenter ou de réduire séparément les valeurs de tonalité, saturation et

luminosité.

• Réglage absolu de la couleur RGB (W)

Lorsque le dispositif est configuré pour contrôler une bande led RGB (W), il est possible de définir la coordonnée RGB absolue. La transition se fait à travers une rampe

dont la durée est configurable.

• Réglage dynamique du blanc « Dynamic White »

La technologie du blanc dynamique permet de régler la température couleur de la lumière blanche entre 2 500 K et 7 000 K. Le dispositif en modalité blanc dynamique

simule la lumière naturelle du jour en s'adaptant à l'environnement et au goût personnel.

• Commutation temporisée (Éclairage escalier)

Le dispositif active le canal correspondant à la dernière valeur de luminosité mémorisée pour la durée définie sur le paramètre « PAR_TimeOnDuration » et le désactive

(valeur de luminosité 0%) une fois le temps expiré (non disponible en modalité RGB (W)).

6.9 Blocs fonctionnels de l'art. 01417.

Le dispositif est équipé de 4 contacts de sortie qui permettent de piloter en toute autonomie jusqu'à 4 leds monocouleur ou de contrôler un canal RGBW ou un canal

Dynamic White.

En présence de leds monocouleur, il est également possible de paralléliser les sorties 1 et 2.

Pour le blanc dynamique, il est possible d'utiliser les sorties 1 (cold white) et 2 (warm white) ou 3 (cold white) et 4 (warm white).

Description des blocs fonctionnels

• Led monocouleur : blocs fonctionnels Variateur (1-R), Variateur (2-G), Variateur (3-B), Variateur (4-W), Variateur (1-R + 2-G)

• Led dynamic white : blocs fonctionnels Variateur blanc dynamique (1-R + 2-G), Variateur blanc dynamique (3-B + 4-W)

• Led RGBW : bloc fonctionnel Variateur RGB/RGBW (1-R + 2-G + 3-B + 4-W)

120

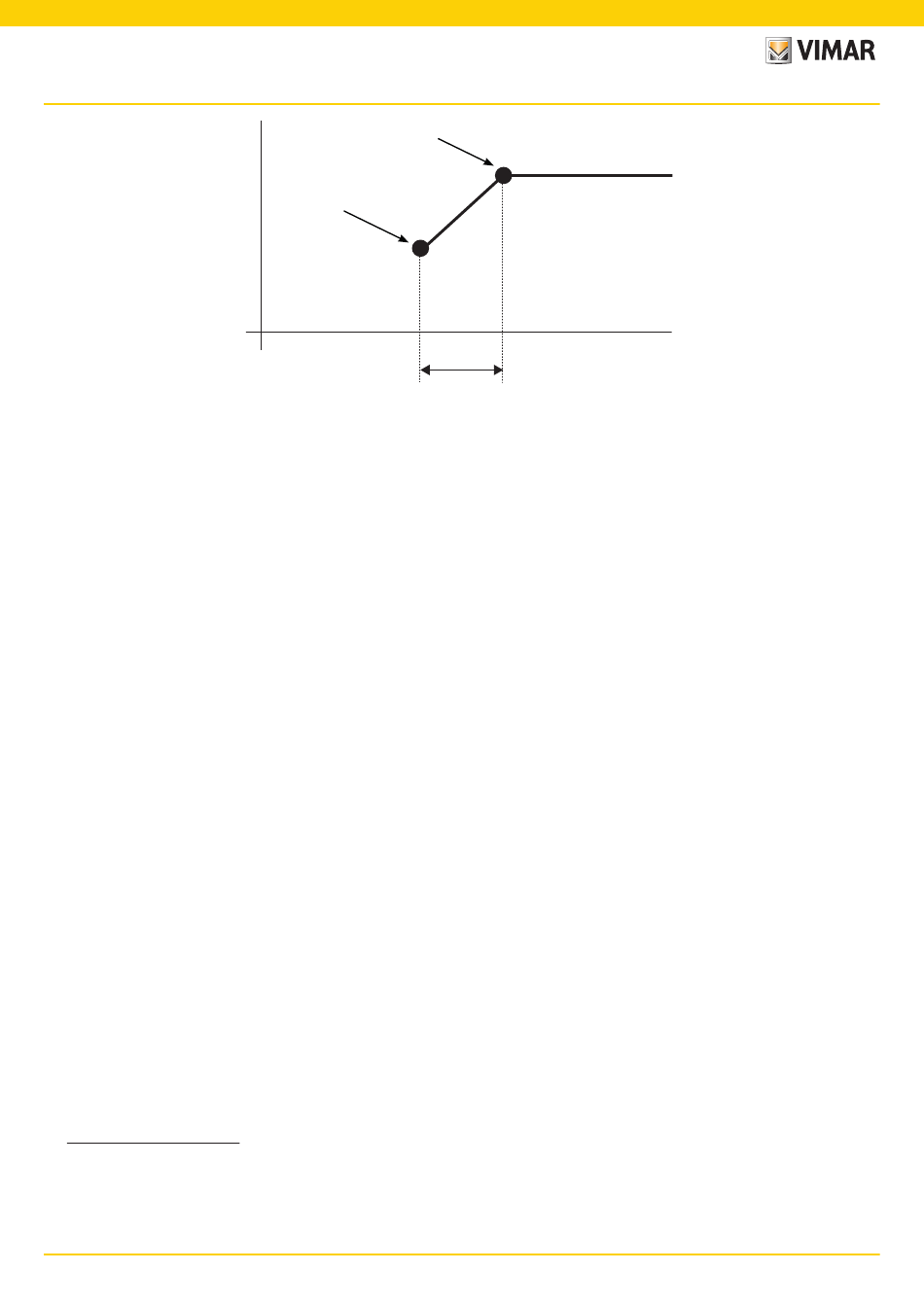

Valeur luminosité souhaitée

Valeur luminosité courante

Durée réglage

Progression du réglage
