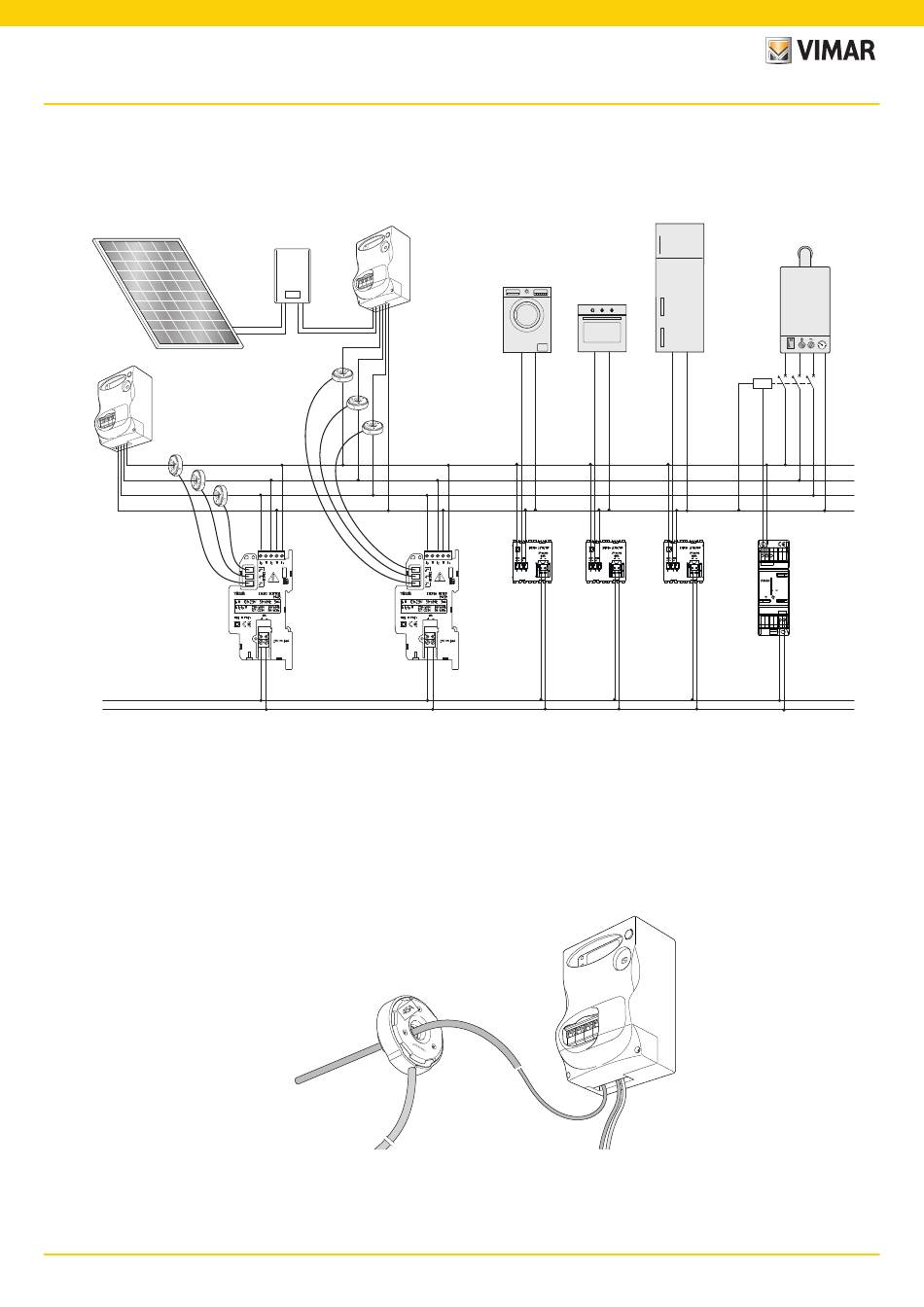

Utiliser le module de contrôle des charges 01455 (associé à 3 capteurs de courant) pour mesurer le courant bi-directionnel et le compteur d'énergie 01450 pour

contrôler le courant produit (avec un capteur de courant pour chaque phase du compteur de production).

Compteur bi-

directionnel

01457-01458

01455

BUS

–

8.3.2 Installation des capteurs art. 01457-01458

Les capteurs qui peuvent être utilisés et configurés dans le système de gestion de l'énergie sont de deux types.

- 01457 : capteur toroïdal 7,5 mm pour mesures jusqu'à 10 kW

- 01458 : capteur toroïdal 19 mm pour mesures jusqu'à 33 kW

IMPORTANT : les capteurs de type 01457 et 01458 doivent être installés avec l'étiquette des caractéristiques du côté du compteur fiscal ou du compteur

de production.

160

Compteur de production

INVERTER

01457

01458

01457

01458

01457

01458

01457-01458

01450
