Système By-me Plus
Configuration avec l'App View Pro
•

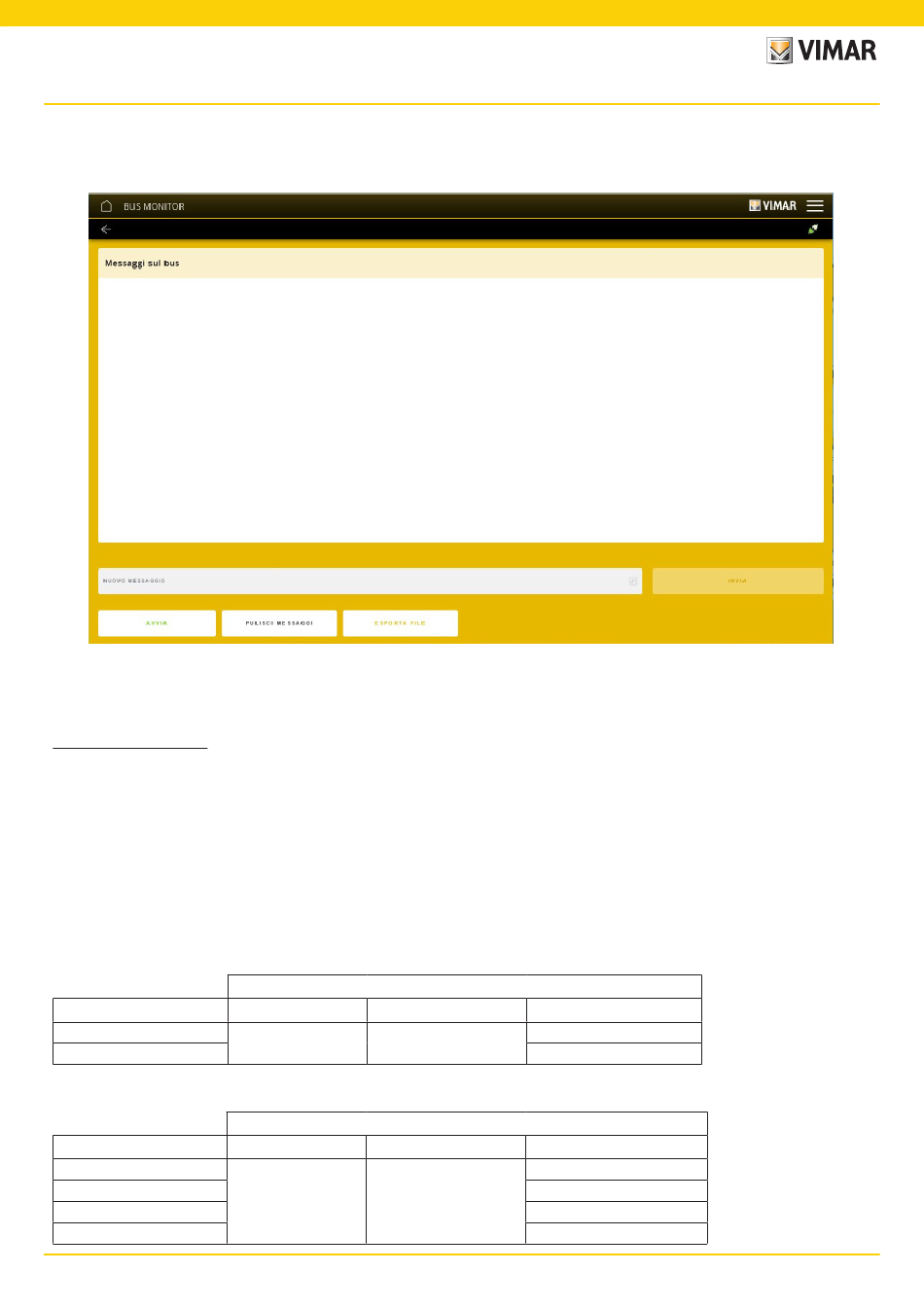

L'option BUS MONITOR affiche les données qui transitent sur le bus By-me, elle sert à superviser l'activité et à analyser en détail les conditions de configuration des dispositifs.
Cette fonction permet aussi de résoudre les problèmes trouvés pendant un balayage de diagnostic, la correction peut être exécutée en mettant à jour la configuration des
dispositifs à partir de la base de données.
Pour enregistrer les données affichées, cliquer sur DÉMARRER.
Pour exporter sur fichier les données enregistrées, cliquer sur EXPORTER FICHIER.
Pour supprimer tous les messages affichés dans l'espace principal, qui sont lus directement par le bus, cliquer sur SUPPRIMER LES MESSAGES.
Envoi de messages sur le Bus
Cette option permet d'envoyer des messages sur le bus afin de vérifier si les dispositifs fonctionnent correctement ou si les configurations ont été effectuées correctement.
Le message à envoyer sur le bus, en notation hexadécimale, se compose des trois parties suivantes :
- le champ fixe BC10AB ;
- l'adresse de groupe du DPT spécifique à l'intérieur de l'application destinataire du message (sans le préfixe 0x) ;
- le codage hexadécimal de la fonction spécifique à exécuter.
Saisir le message dans l'espace « NOUVEAU MESSAGE » puis sélectionner « ENVOYER ».
Fonctions principales, divisées par catégorie, avec les indications correspondantes pour composer le message associé.
GESTION ÉCLAIRAGE ET STORES
On/Off pour relais
Fonction
ON
OFF
Réglage intensité d'éclairage pour variateur
Fonction
Luminosité à 25%
Luminosité à 50%
Luminosité à 75%
Luminosité à 100%
Message en hexadécimal
Champ fixe
DPT
BC10AB
adresse DPTx_OnOff
Message en hexadécimal
Champ fixe
DPT
BC10AB
adresse DPTx_Brightness
Codage de la fonction
E10081
E10080
Codage de la fonction
E2008040
E2008080
E20080C0
E20080FF
87
