H. RÉCEPTEUR D'ACCOUDOIR À MONTANT UNIQUE
1.

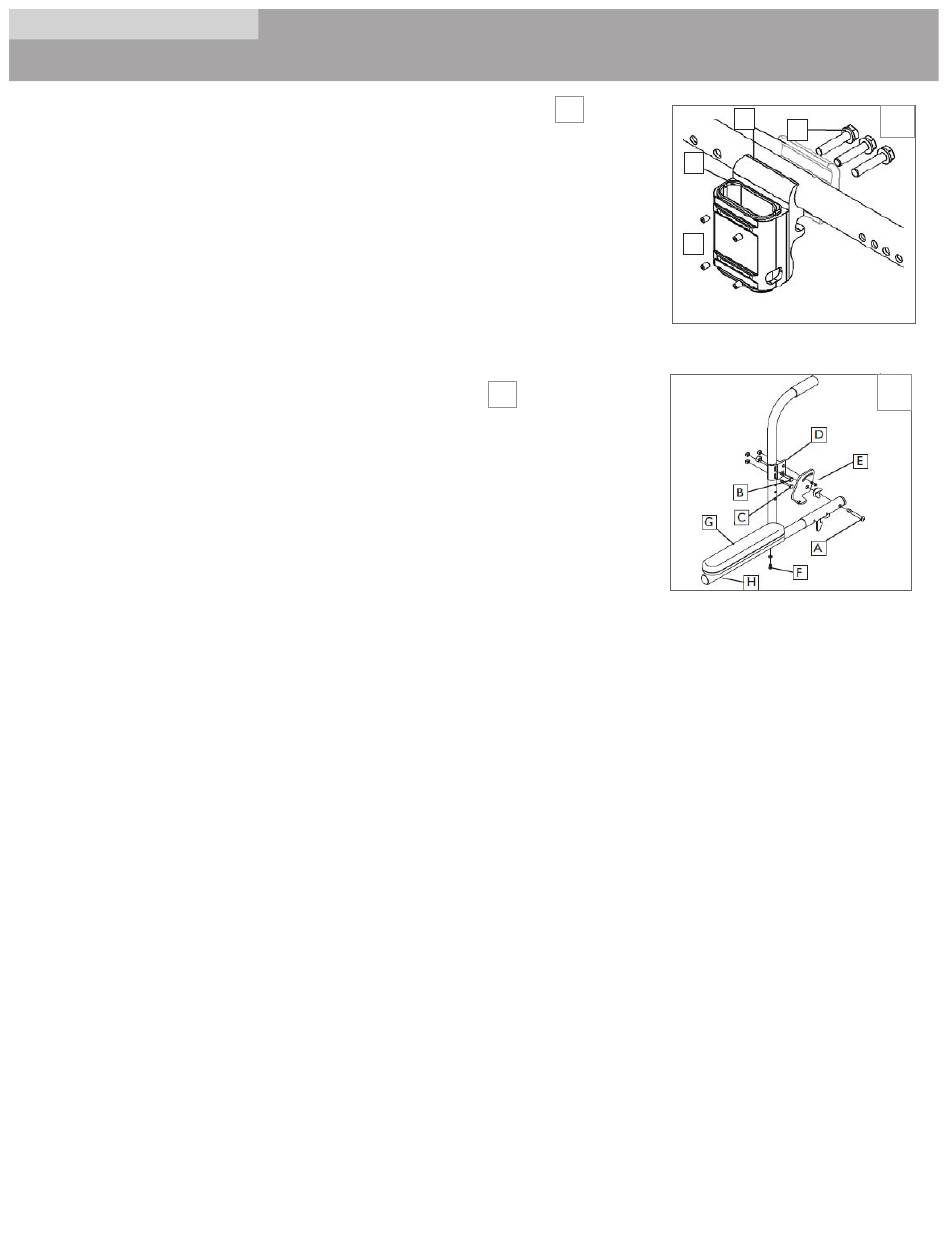

Réglage du récepteur d'accoudoir
Pour serrer ou desserrer le montant de l'accoudoir dans le récepteur :
a.
Desserrez les 4 vis de pression (K) à l'aide d'une clé hexagonale de 5/64 po.
b
Avec l'ensemble de l'accoudoir dans le récepteur (L), appuyez fermement sur l'extérieur du
récepteur.
c.
Maintenez la pression sur le récepteur et resserrez deux des vis de pression (K).
d.
Retirez l'ensemble de l'accoudoir et resserrez les deux autres vis de pression.
e.
L'accoudoir s'ajustera fermement dans le récepteur et réduira tout bruit pouvant résulter des
vibrations.
2.
Déplacement de la position du récepteur
a.
Desserrez les 3 boulons (J) qui maintiennent les moitiés de l'étrier (I) ensemble (ne les retirez pas).
b.
Faites glisser l'étrier pour que l'accoudoir soit dans la bonne position.
c.
Serrez les 3 boulons (J).
I. ACCOUDOIRS RABATTABLES RÉGLABLES ET
VERROUILLABLES
1.
Réglage de la hauteur
a.
Desserrez le boulon (A) et l'écrou et retirez le tube escamotable
b.
Desserrez les boulons (B, C) et retirez l'étrier (D).
c.
Déplacez l'étrier (D) vers le haut ou le bas jusqu'à la position souhaitée.
d.
Serrez les boulons (B, C).
e.
Remettez le tube escamotable en place et serrez l'écrou (A).
f.
Répétez l'opération pour l'autre accoudoir.
2.
Réglage de l'angle
a.
Desserrez le boulon (E).
b.
Réglez l'accoudoir à l'angle souhaité en utilisant les trous prédéfinis dans la plaque d'angle de
l'accoudoir.
c.
Serrez le boulon (E).
3.
Réglage de la longueur (facultatif)
a.
Retirez la poignée en mousse ou le coussinet (G) de l'accoudoir.
b.
Desserrez l'écrou et la vis (F) du tube escamotable réglable.
c.
Repositionnez le manchon (H) à la longueur souhaitée.
d.
Resserrez la vis (F) et l'écrou.
e.
Remettez la poignée en mousse ou l'accoudoir (G) en place.
252849 Rév. B
™
