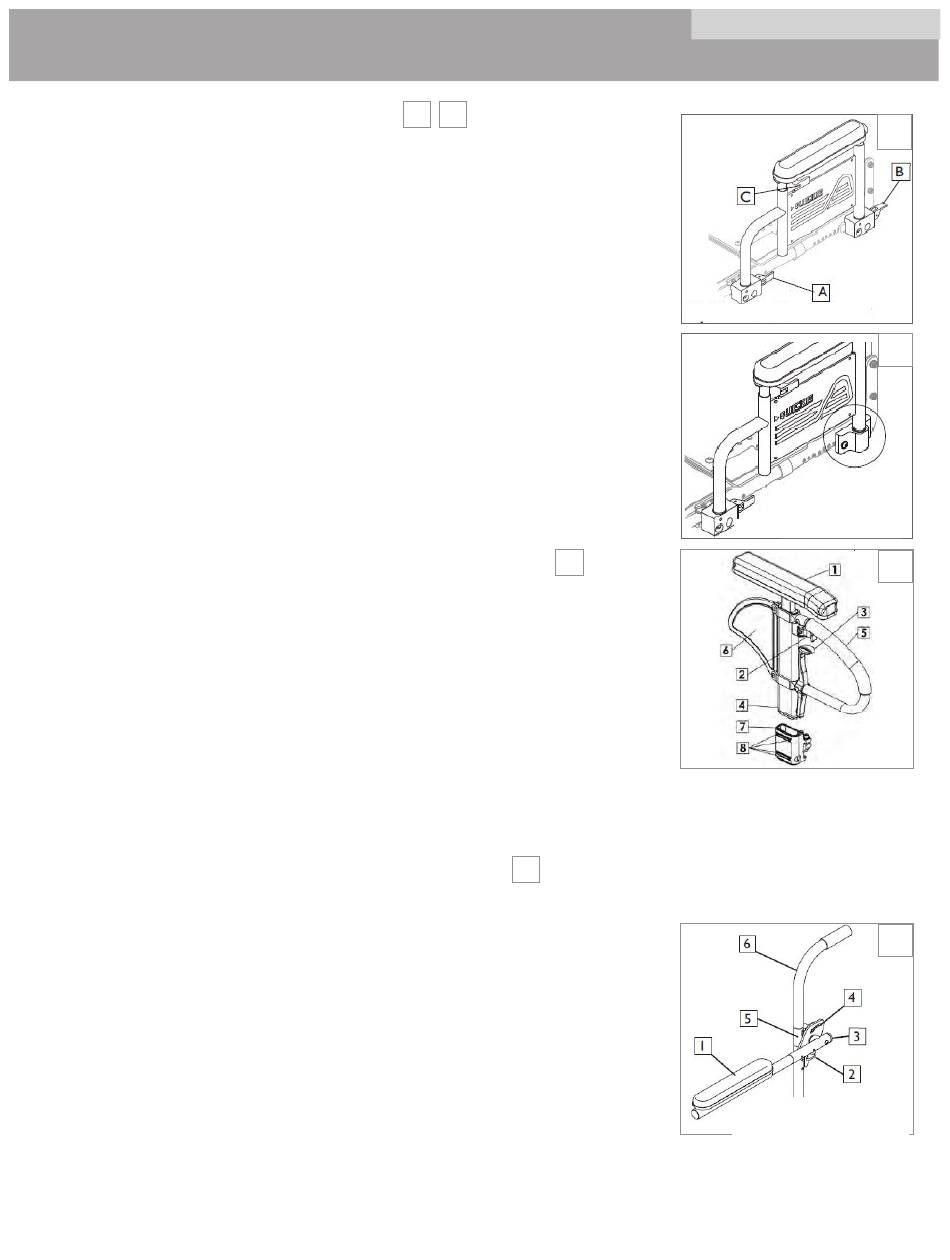

VIII. UTILISATION ET ENTRETIEN
L. ACCOUDOIRS À DEUX MONTANTS
1.
Montage ou démontage
a.
L'ensemble est maintenu solidement en place lorsque le levier de fixation (A) est tourné vers
l'extérieur.
b.
Tirez le levier de fixation avant (A) vers l'avant pour le libérer.
c.
Insérez ou enlevez l'accoudoir.
d.
Ramenez le levier de sécurité en position verrouillée.
2.
Réglage de la hauteur (facultatif)
a.
Libérez le levier de fixation supérieur (C).
b.
Réglez l'accoudoir à la hauteur souhaitée.
c.
Ramenez le levier de sécurité en position verrouillée.
d.
Déplacez l'accoudoir vers le haut ou le bas pour permettre à l'accoudoir de se mettre en place.
3.
Rabattage vers l'arrière (facultatif)
a.
Libérez le levier de fixation avant uniquement (A).
b.
Rabattez l'accoudoir vers l'arrière, il reste fixé au récepteur arrière.
c.
Pour détacher complètement l'accoudoir, tirez vers le haut sur le levier de fixation arrière (B).
d.
Faites descendre l'accoudoir en place.
e.
Ramenez le levier de sécurité en position verrouillée.
M. ACCOUDOIRS RÉGLABLES EN HAUTEUR (facultatif)
1.
Montage
a.
Faites glisser le montant extérieur de l'accoudoir (4) dans le récepteur (7) monté sur le châssis
du fauteuil roulant.
b.
L'accoudoir se verrouille automatiquement en place.
2.
Réglage de la hauteur
a.
Faites tourner le levier de dégagement (2) jusqu'à la deuxième butée.
b.
Faites glisser le coussin de l'accoudoir (1) vers le haut ou vers le bas à la hauteur souhaitée.
c.
Ramenez le levier (2) en position verrouillée contre le montant du bras.
d.
Poussez le coussin du bras vers le bas jusqu'à ce que le montant supérieur du bras se verrouille
fermement en place.
3.
Démontage de l'accoudoir
a.
Saisissez le levier de dégagement (3) et tirez vers le haut pour retirer l'accoudoir.
N. ACCOUDOIRS RABATTABLES, RÉGLABLES ET
VERROUILLABLES (facultatif)
1.
Dégagez le levier de fixation supérieur
a.
Libérez le levier de fixation supérieur (2).
b.
Rabattez l'accoudoir (1) vers l'arrière, il reste fixé au montant arrière.
c.
Faites descendre l'accoudoir en place.
d.
Le levier (2) se verrouille automatiquement en position.
16
17
18
19
17
Quickie
ACCESS
®
Récepteurs rabattables
Récepteurs fixes
1.
Coussin de l'accoudoir
2.
Levier de dégagement de la hauteur
3.
Levier de dégagement
4.
Montant extérieur du bras
5.
Barre de transfert
6.
Panneau latéral
7.
Récepteur
8.
Mécanisme de réglage du récepteur
Rabattables, réglables
et verrouillables
1.
Coussin de l'accoudoir
2.
Levier de fixation supérieur
3.
Tube rabattable
4.
Support de réglage d'angle
5.
Pince
6.
Canne dorsale
252849 Rév. B
™
