Raccordement électrique
16
6 Raccordement électrique
6.1

Tension d'alimentation

Tension d' a limentation recommandée : 24 V DC
Tension d' a limentation autorisée : 20 ... 35 V DC
L' u nité d' a limentation doit garantir une séparation électrique sûre et être testée pour
s' a ssurer qu' e lle répond aux exigences de sécurité (p. ex. PELV, SELV, classe 2).
Il faut prévoir un disjoncteur adapté pour l' a ppareil conformément à IEC/EN 61010.
6.2

Consommation de puissance

2,4 W
6.3

Consommation de courant

100 mA à 24 V DC
6.4

Raccordement de l'appareil de mesure

L' a ppareil est alimenté via le connecteur M12.

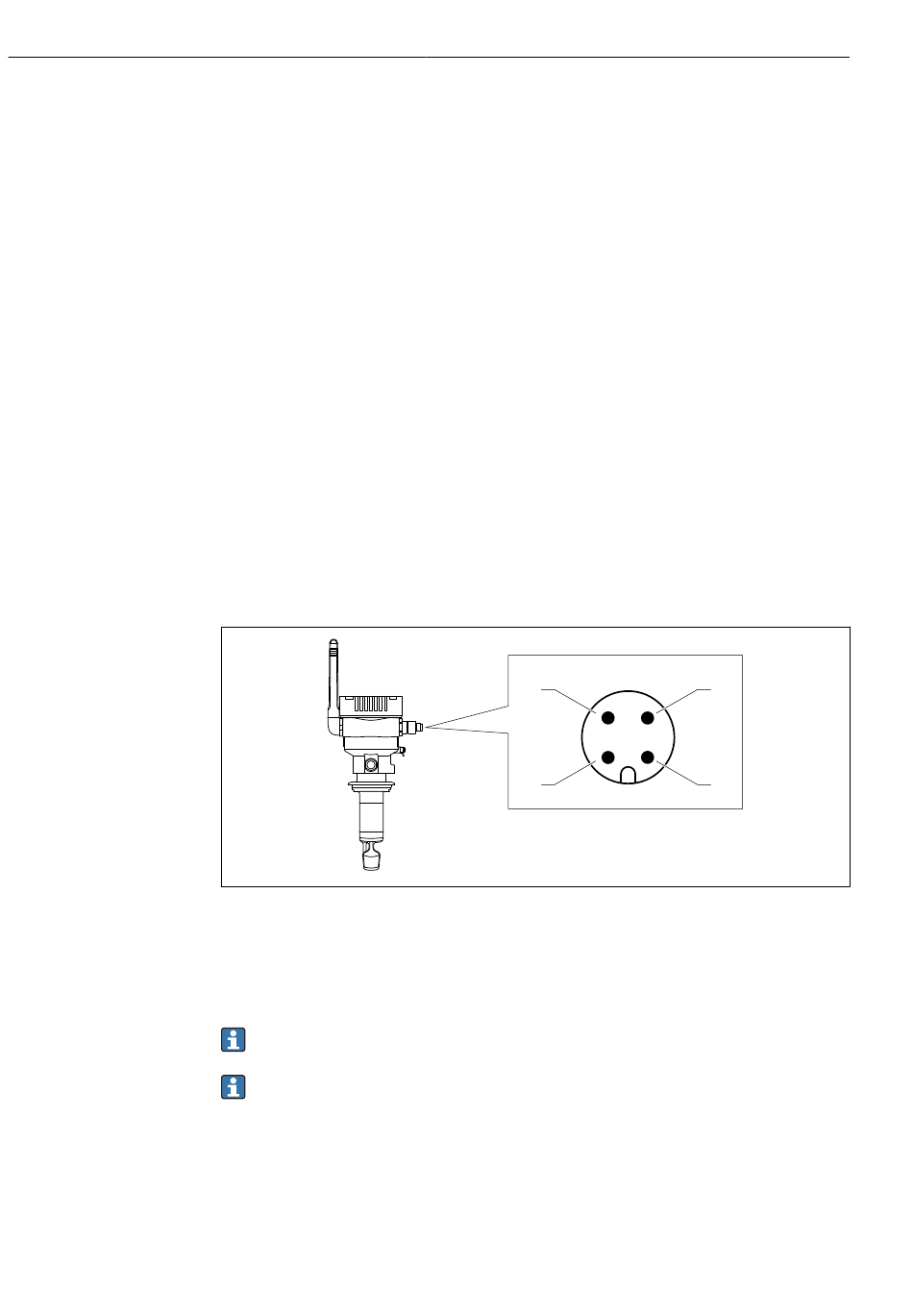

 8 Raccordement électrique via le connecteur M12 et affectation des broches
1 Moins (–), bleu
2 N.C.
3 Plus (+), brun
4 Blindage
Un câble de raccordement doté d' u ne douille enfichable peut être commandé avec
l' a ppareil. Accessoires : Information technique TI01628F
Positionner le câble de raccordement de manière à ce qu' i l soit orienté vers le bas, afin
qu' a ucune humidité ne puisse pénétrer dans le compartiment de raccordement.
Si nécessaire, créer une boucle d' é gouttement ou utiliser un capot de protection
climatique.
Contrôleur de fermentation QWX43
4
3
1
2
A0046887
