Raccorder
7.6 Raccorder des blindages de câbles PROFIBUS PA

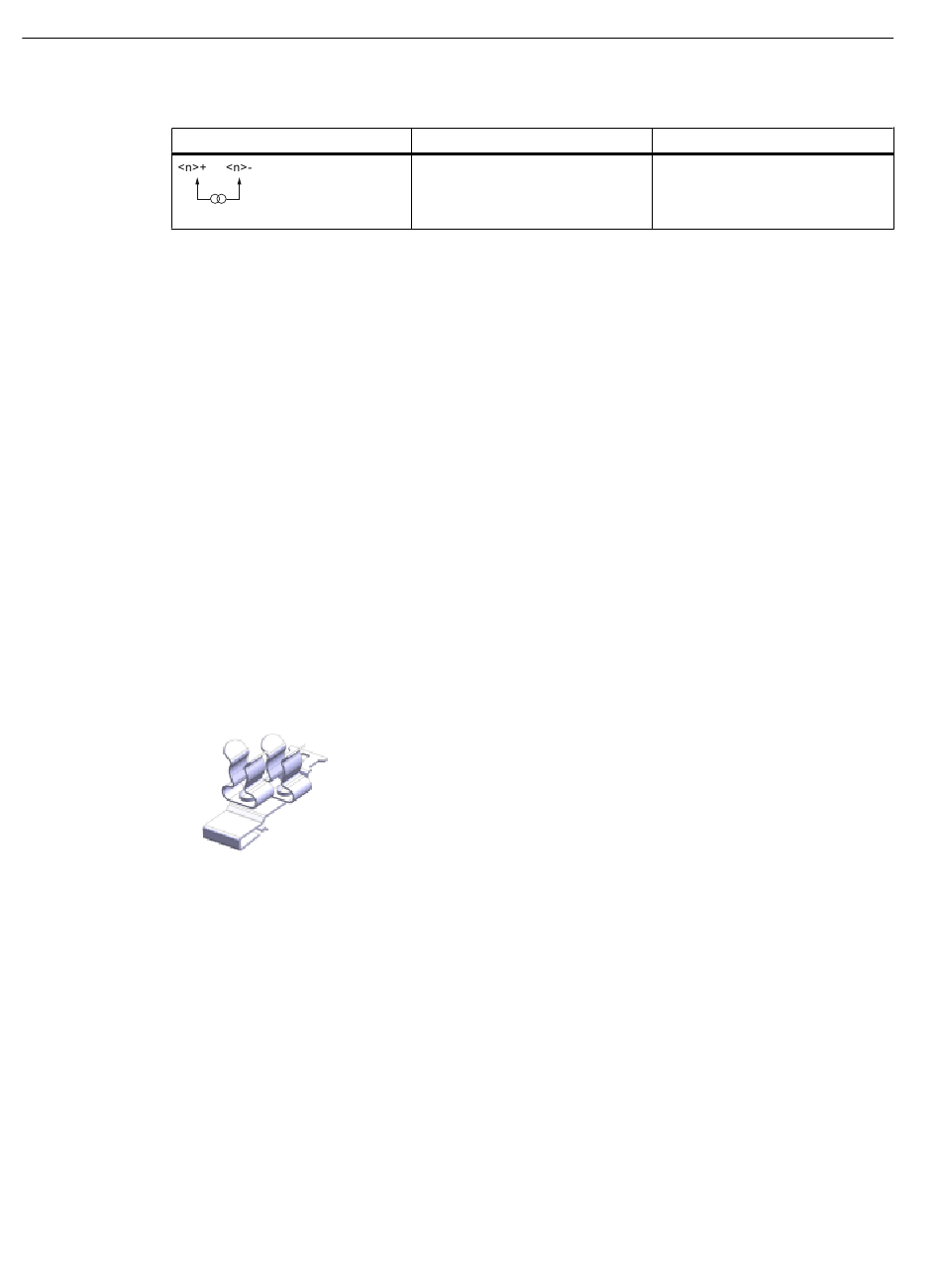

Tableau 7-5 Variante de câblage "Sortie TOR avec montage 2 fils"
Schéma de câblage
7.6
Raccorder des blindages de câbles PROFIBUS PA
Introduction
Les courants perturbateurs sur le blindage du bus de terrain doivent être évacués à la terre
fonctionnelle FE.
● Les bornes à ressort pour blindage conviennent au raccordement des blindage des câbles
(p. ex. câbles vers les appareils de bus de terrain).
Le blindage des câbles de bus de terrain peut être raccordé au rail de blindage par des
bornes à ressort pour blindage.
Les bornes à ressort pour blindage un article à commander en option dans le cas de la CFU.
Informations de commande à ce sujet, voir chapitre "Numéros d'article (accessoires / pièces
de rechange) (Page 129)".
● Lorsque le rail de blindage et le profilé support sont reliés à la terre fonctionnelle FE, les
blindages des câbles du bus de terrain sont automatiquement reliés à la terre fonctionnelle
FE. Les bornes à ressort pour blindage conduisent les courants perturbateurs des
blindages des câbles à la terre via le rail de blindage.
● La borne à ressort pour blindage convient aux câbles de diamètre compris entre 6 et 8 mm.
● Lors du montage de la CFU dans un boîtier :
Fixez les bornes à ressort pour blindage sur le rail de blindage.
Une borne à ressort pour blindage peut recevoir 2 câbles de bus de terrain. En l'absence
de charge, il suffit de les attacher avec serres câbles.
Conditions
● Le rail de blindage et les bornes à ressort pour blindage sont installés.
● Le refroidissement de la CFU est suffisant.
● Le rayon de courbure des câbles se trouvent dans les tolérances.
44
Bornes
● <n>+ : signal de sortie,
voie DQ<n>
● <n>- : masse, voie DQ<n>
Manuel de mise en service, 08/2017, A5E39253959-AA
Connexion
Connexion à la terre de la voie
de la CFU
