Compact Field Unit en boîtier pour une utilisation en
zone à risque d'explosion
12.1
Mode de protection dans la CFU
Les modes de protection sont des mesures constructives et électriques dans les équipements
pour la réalisation de la protection contre l'explosion dans des zones à risque d'explosion. Les
modes de protection suivants sont utilisés pour la CFU :

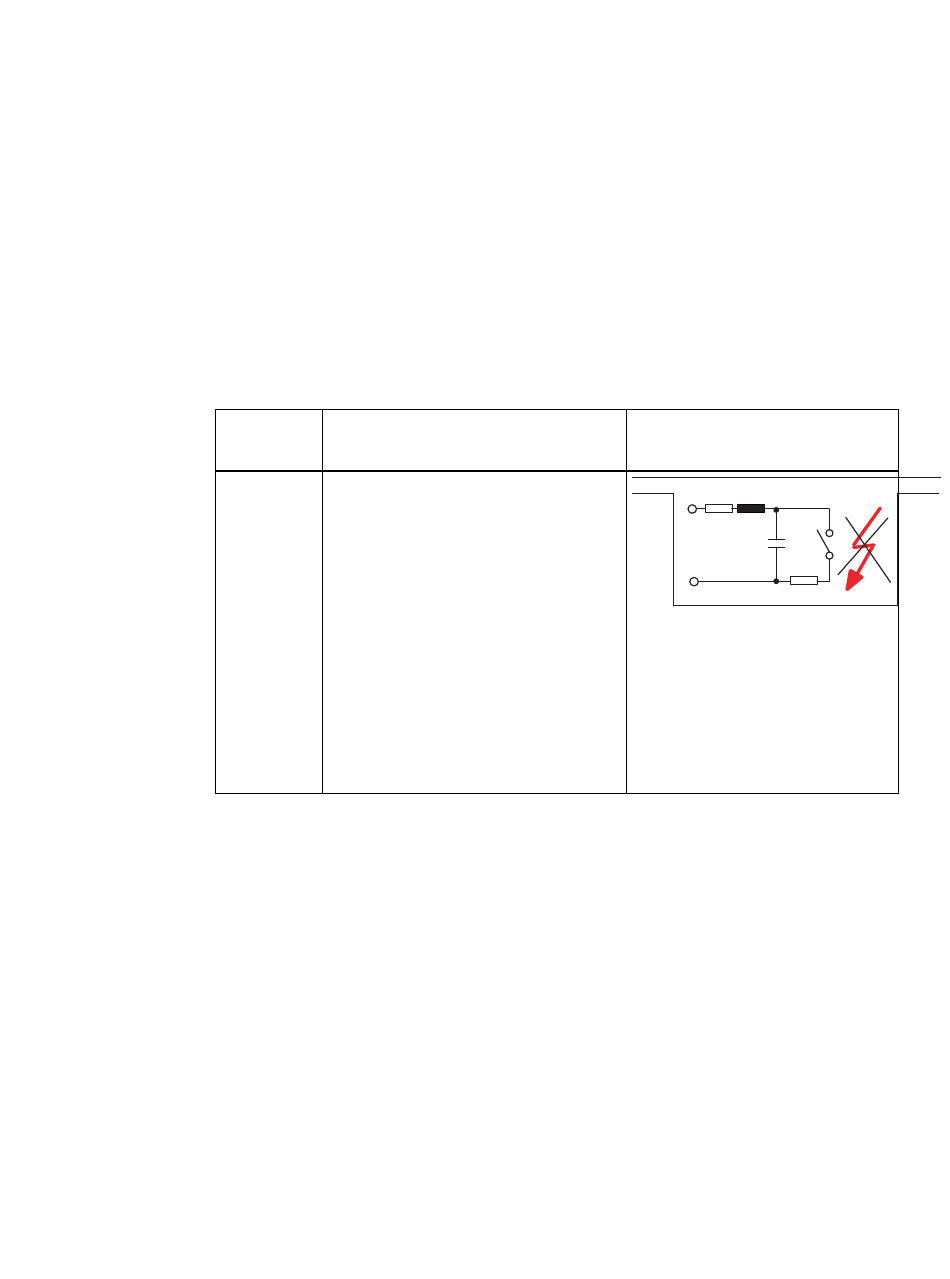

Tableau 12-1 Types de protection contre l'explosion
Type de pro‐
tection contre
l'explosion
Sécurité in‐
trinsèque i
12.2
Montage avec CFU
Introduction
La CFU doit être montée dans un boîtier adapté aux zones à risque d'explosion.
La CFU alimente jusqu'à huit appareils de terrain via ses propres câbles de dérivation d'une
longueur de jusqu'à 120 m.
Raccordez un appareil de terrain à chaque port.
SIMATIC CFU PA
Manuel de mise en service, 08/2017, A5E39253959-AA
Signification
Toutes les tensions, tous les courants, tou‐
tes les inductances et toutes les capacités
présentes sont limitées par des mesures
électriques (sécurité intrinsèque). Des étin‐
celles inflammables et des effets thermiques
sont donc impossibles.
Les raccordements de câbles de dérivation
des câbles de bus de terrain de la CFU sont
dotés d'une sécurité intrinsèque [ic].
ATTENTION
Tenez compte de la condition suivante si
vous utilisez la CFU dans une zone à atmos‐
phère explosible :
les raccordements de câbles de dérivation
des voies librement configurables de la CFU
peuvent être modifiés uniquement à l'état
HORS TENSION.
[ID: 100352650891]
[ID: 100352596363]
Représentation
12
119
