Pentatech RA220F Guide Rapide

FUNK-VERNETZBARER RAUCHMELDER
D
DÉTECTEUR DE FUMÉE SANS FIL
F
Leistungserklärung: DOP-RA220F-20160113
EN 14604:2005+AC:2008
Zweck: Brandschutz (Rauchwarnmelder)
RAUCHWARNMELDER RA220F
Leistungserklärung nach BauPVO verfügbar unter www.pentatech.de
Bedienungs- und Montageanleitung
Lesen Sie diese Anleitung vollständig durch - sie enthält wichtige Informationen über Funktion, Montage,
Platzierung und Pflege dieses Produktes. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an
Dritte weiter. Wird dieses Gerät durch einen Installationsbetrieb installiert, so muss nach der Installation diese
Anleitung dem Wohnungsbesitzer überreicht werden. Wohnungsbesitzer bzw. Bewohner sind für Batteriewechsel
und Wartung der Rauchmelder selbst verantwortlich.
Montagestelle:
Bestimmungsgemäße Verwendung
Dieser Rauchmelder erkennt frühzeitig den bei Schwelbränden entstehenden Rauch und gibt einen lauten
pulsierenden Warnton (85 dBA/3 m). Das Gerät darf in privaten Wohnungen und Wohnhäusern eingesetzt werden
und ist nicht für öffentliche, industrielle oder kommerzielle Objekte zugelassen. Die Einsatzbereiche von
Rauchmeldern werden in der Norm DIN 14676 beschrieben. Der Rauchmelder ist zusätzlich mit einem
Thermosensor ausgestattet, der ab einer Temperatur von 54° - 70° C Alarm auslöst. Er
Funksystem, das eine kabellose Verbindung mit weiteren Meldern des gleichen Typs ermöglicht. Wird von einem
Melder Rauch erfasst, so melden sich alle vernetzten Melder, die innerhalb der Funkreichweite des
alarmauslösenden Gerätes liegen. Nur Melder innerhalb einer Wohneinheit dürfen vernetzt werden.
Die Rauchmelder müssen mit einwandfreien Batterien versehen werden.
Alarm geben, wenn sie von entstehendem Rauch erreicht werden. Alles was verhindert, dass Rauch in das Gehäuse
eindringen kann, könnte den Alarm verzögern oder gar ausschließen. Ein Feuer in einem anderen Stockwerk,
Gebäudeteil oder Zimmer wird erst gemeldet, wenn der Rauch einen Rauchmelder erreicht. Aus diesem Grund
sollten Sie möglichst in jedem Zimmer einen Rauchmelder installieren - mindestens jedoch einen auf jedem
Stockwerk bzw. wenigstens der Mindestschutz entsprechend Ihrem Landesgesetz. Rauchmelder sind kein Ersatz für
Sach- oder Lebensversicherungen. Sie haben selbst für ausreichenden Versicherungsschutz zu sorgen. Dieser
Rauchmelder ist nicht für gehörlose Personen geeignet.
Eine Verunreinigung des Gerätes durch Staub oder anderen Schmutz kann zu Fehlmeldungen führen. Lässt sich die
Schmutzablagerung von außen, wie im Kapitel "Wartung / Reinigung" beschrieben, nicht beseitigen, so muss das
Gerät durch ein neues ersetzt werden. Es gibt keine Garantieleistung für verschmutzte Geräte. Eine zuverlässige
Frühwarnung bei Brand und Rauchentwicklung kann nur gegeben sein, wenn dieser Rauchmelder im Einklang mit
diesen Anweisungen verwendet wird. Es wird empfohlen, diesen Rauchmelder nach 7 Jahren Betrieb bzw.
spätestens zum auf dem Geräteetikett aufgedruckten Datum zu ersetzen.
Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind Schadenersatz oder andere Ansprüche,
insbesondere solche auf Ersatz außerhalb des Gerätes entstehender Personen oder Sachschäden durch keine oder
fehlerhafte Funktion ausgeschlossen.
Technische Daten
Betriebsspannung: 3 V DC
Stromversorgung: 2 x 1,5 V AA alkalische Batterien
Batterielebensdauer: mindestens 1 Jahr
Batteriewarnung:
bis zu 30 Tage lang,
Funkfrequenz: 433,92 MHz
Funkreichweite: ca. 60 m (im Freien)
Rauchsensor: f oto-elektronisch
Thermosensor: löst ab 54° - 70° C Alarm aus
Warnton: piezoelektronisch,
Anzeige Betriebsbereitschaft: LED-Anzeige blinkt ca. alle 40 Sekunden einmal
Testtaste: prüft Elektronik, Batterien und Warnton
Anzahl der vernetzbaren Geräte: 12
Temperaturbereich: ±0° bis +55° C
Luftfeuchtigkeit: bei < 40° C bis 80 % rF
Abmessungen: Ø 120 x 35 mm
Prüfung: nach EN 14604:2005 + AC:2008
RA220F
16
0359
0359-CPR-00490
Datum der Inbetriebnahme:
Im Brandfall können Rauchmelder nur
ein Piepton ca. alle 40 Sekunden
85dB(A) bei 3 m Entfernung
Lieferumfang
! Rauchmelder inkl. Montageplatte
! 2 x Batterien
! 2 x Schrauben und 2 x Dübel
! Bedienungs- und Montageanleitung
Sicherheitshinweise
! Um Verletzungen vorzubeugen, muss dieses Gerät zuverlässig an der Decke befestigt werden.
! Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen! Andernfalls drohen
Lebens- und Verletzungsgefahr sowie Beschädigung!
! Stellen Sie sicher, dass der Alarmton nicht in unmittelbarer Nähe zum Gehör ausgelöst wird! Andernfalls drohen
schwere Gehörschäden!
! Überstreichen, bekleben oder decken Sie den Rauchmelder nicht ab, sonst wird die Funktion beeinträchtigt.
! Vermeiden Sie Haut- und Körperkontakt mit ausgelaufenen oder beschädigten Batterien! Verwenden Sie
geeignete Schutzhandschuhe und -bekleidung! Andernfalls droht Verletzungsgefahr durch ätzende Säure!
Indexa GmbH
! Schließen Sie Batterien nicht kurz, versuchen Sie nicht, diese zu öffnen, laden Sie diese nicht auf und verbrennen
Paul-Böhringer-Str. 3
Sie diese nicht! Andernfalls droht Lebensgefahr durch Explosion!
D - 74229 Oedheim
! Setzen Sie Batterien keiner übermäßigen Wärme wie Sonnenschein, Feuer oder anderen Wärmequellen aus.
2016/03/11
Explosionsgefahr!
Platzierung
! Als Mindestschutz sollten Rauchmelder in jedem Schlafzimmer,
Kinderzimmer und Flur angebracht werden. Bei ausgebauten
Dachgeschossen sollte auch über der Treppe ein Rauchmelder
montiert werden.
Der Alarmton muss in allen Schlafzimmern laut genug sein, um die
!
Schlafenden im Falle eines Brandes zu wecken.
Bei offenen Verbindungen zwischen mehreren Geschossen soll ein
!
Rauchmelder auf jeder Ebene installiert werden.
Rauchmelder sollten an der Decke - möglichst in der Mitte des
!
Raumes - montiert werden. Auf einen Mindestabstand von
50 cm zu Wänden, Lampen, Unterzügen und Einrichtungs-
gegenständen sollte geachtet werden.
In Räumen mit einer Deckenneigung von > 20° zur Horizontalen
hat ein integriertes !
können sich in der Deckenspitze Wärmepolster bilden, die den
Rauchzutritt zum Rauchwarnmelder behindern. Daher sind in
diesen Räumen die Rauchwarnmelder mind. 0,5 m und max. 1 m
von der Deckenspitze entfernt zu montieren. Decken mit einem
Neigungswinkel < 20° sind wie horizontale Decken zu behandeln.
In L-förmigen Räumen sollte ein Rauchmelder in der Gehrungslinie
!
installiert werden (siehe Diagramm). Bei größeren L-förmigen
Räumen sollte jeder Schenkel wie ein eigener Raum betrachtet
werden.
Die maximale Einbauhöhe eines Rauchwarnmelders sollte
!
6 m nicht überschreiten. Bei Einbauhöhen von mehr als 6 m sind die
Rauchwarnmelder in mehreren Ebenen anzubringen.
Räume, die durch deckenhohe Teilwände, Unterzüge oder
!
Möblierung unterteilt sind, sollten in jedem Raumteil mit einem
Rauchmelder überwacht werden.
Hat der Raum eine Fläche von mehr als 60 m², so ist der Einsatz
!
mehrerer Rauchmelder erforderlich.
In Räumen und Fluren mit einer Breite von < 1 m ist der
!
Rauchmelder mittig an der Decke zwischen den Wänden zu
montieren.
Wird ein Raum durch ein Podest oder eine Galerie in der Höhe
!
unterteilt, so ist unterhalb dieser Einrichtungen dann ein
Rauchmelder erforderlich, wenn sowohl deren Fläche 16m² als auch
deren Länge und Breite jeweils 2 m übersteigen.
In Fluren und Gängen mit einer max. Breite von 3 m darf der Abstand zwischen zwei Rauchmeldern max. 15 m
!
betragen. Der Melderabstand zur Stirnfläche des Flures oder Ganges darf nicht mehr als 7,5 m betragen. In
Kreuzungs-, Einmündungs- und Eckbereichen von Gängen und Fluren ist jeweils ein Melder anzuordnen
(Gehrungslinie).
Der Rauchmelder sollte leicht zugänglich sein, um Prüfung und Reinigung durchführen zu können.
!
Informationen zur Platzierung können der DIN 14676 entnommen werden.
!
Bei komplizierten oder größeren Objekten sollte der Rat eines Sicherheitsingenieurs oder der Feuerwehr
!
eingeholt werden.
Folgende Stellen sind nicht geeignet:
An der Wand oder in der Nähe von Türen, Fenstern, Deckenöffnungen, Ventilatoren etc., wo Luftzüge
!
entstehenden Rauch ablenken bzw. Fehlalarme auslösen könnten.
In Bereichen, in denen die Temperatur öfters unter 0° C fällt oder über 55° C steigt.
!
In Bereichen mit erhöhter Luftfeuchtigkeit, z.B. im Badezimmer.
!

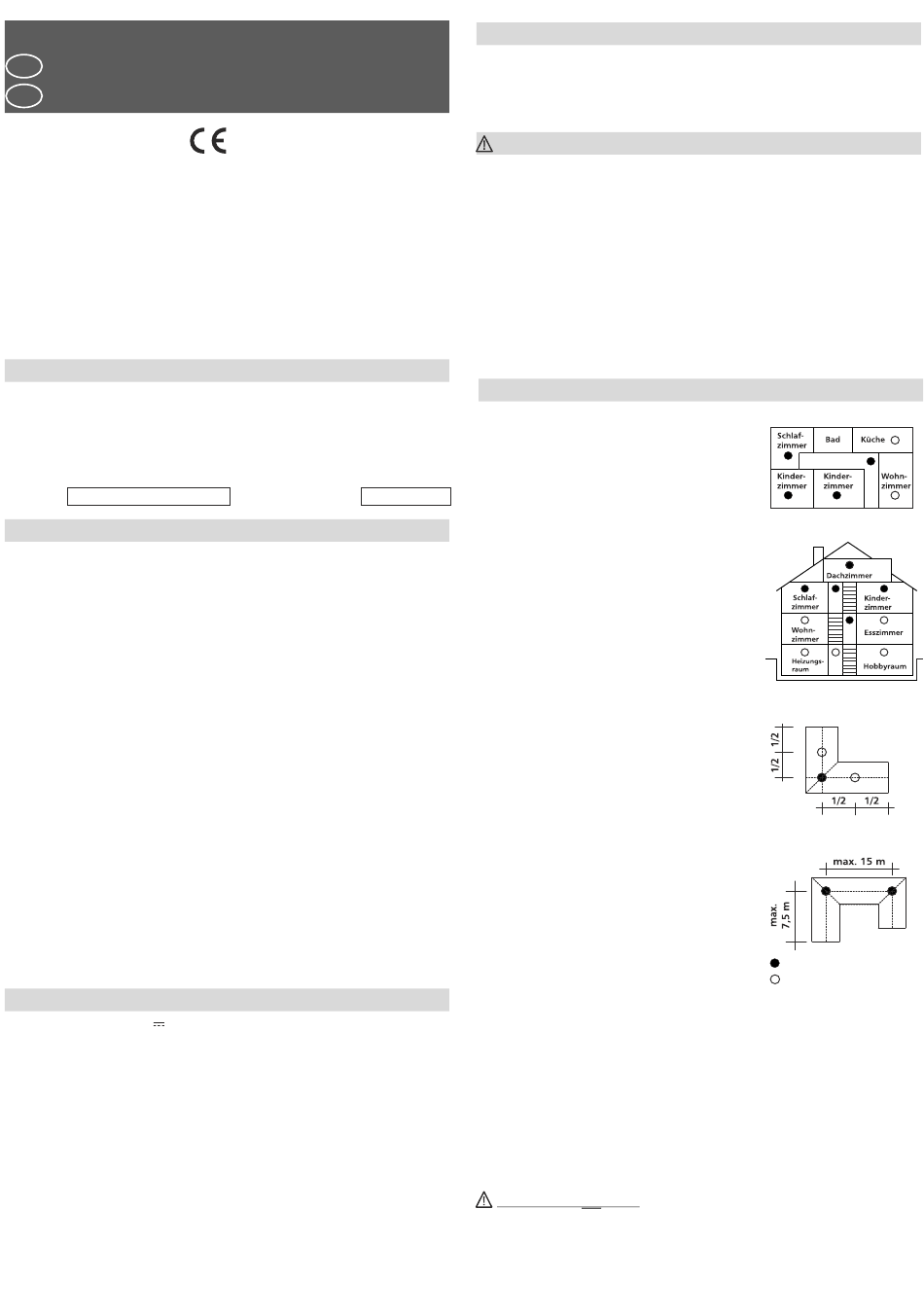

Beispiel: Wohnung
Beispiel: Wohnhaus
Beispiel: Eckbereich
Beispiel: Großer Flur / Gang
Rauchmelder: Mindestschutz
Rauchmelder: Erhöhter Schutz
