Entretien
Réparation des débitmètres
Débitmètre Coriolis
1. Exécuter Avant une intervention, page 16.
2. Pour retirer et procéder à l'entretien du débitmètre
Coriolis, consulter le manuel 313599.
Débitmètres G3000 et G3000A
Dépose
1. Exécuter Avant une intervention, page 16.
2. Retirer le faisceau câblé (118) et les conduites
de produit.
3. Retirer deux vis (110) et rondelles (109) maintenant
le système de mesure (103) et l'entretoise (104) de la
plaque de produit (101).
4. Procéder à l'entretien du système de mesure en
suivant les instructions du manuel 308778.
104
13
Débrancher les conduites de produit.

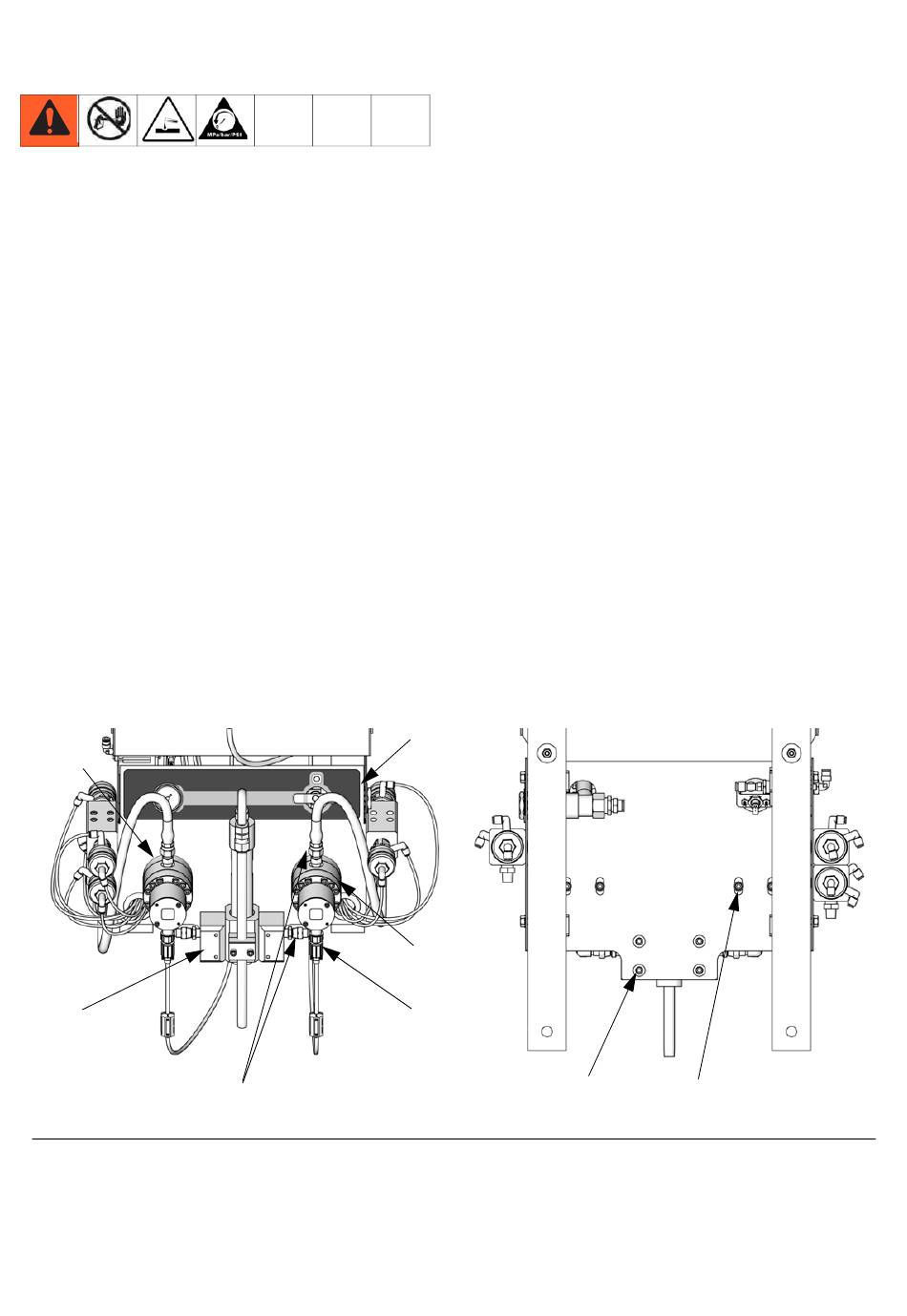

F . 24. Retrait du collecteur du système de mesure
IG
30
Installation
1. Fixer le système de mesure (103) et l'entretoise
(104) à la plaque de produit (101) à l'aide de vis (110)
et de rondelles (109).
2. Brancher le faisceau câblé (118) et la conduite
de produit.
3. Procéder au calibrage du système de mesure en
suivant les instructions du manuel 3A0869.
Réparer le collecteur de mélange
1. Exécuter Avant une intervention, page 16.
2. Voir F
IG
de produit.
3. Tout en tenant le collecteur de mélange (13), retirer
quatre vis (52) et rondelles (53) fixant le collecteur de
mélange (13) à la plaque produit (101, systèmes de
mesure) ou au châssis de pompe (systèmes à
pompe). Retirer le collecteur.
4. Procéder à l'entretien du collecteur de mélange
en suivant les instructions du manuel 312781.
101
103
118
ti15699a
. 25, page 31. Débrancher les conduites
52, 53
109, 110
ti16683a
