Remplacement des solénoïdes
Le système possède au minimum 4 solénoïdes. Sur un
système à 3 couleurs ou avec un boîtier de rinçage du
pistolet, il y a des solénoïdes supplémentaires
(optionnels) pour chacun d'entre eux.
Pour remplacer un seul solénoïde :
1. Exécuter Avant une intervention, page 16.
Débrancher l'alimentation électrique principale.
2. Ouvrir le boîtier de commande.
3. Débrancher deux fils du solénoïde (N) du faisceau
électrique (320). Voir la F
4. Dévisser les deux vis (P) puis retirer le solénoïde
(306).
5. Installer le nouveau solénoïde (306).
6. Brancher les deux fils (N) au faisceau électrique
(320). Les fils des solénoïdes sont polarisés (rouge+,
noir-). Consulter les schémas électriques du
système, aux pages 66-69.
7. Replacer le couvercle du boîtier de commande.
320
P
306

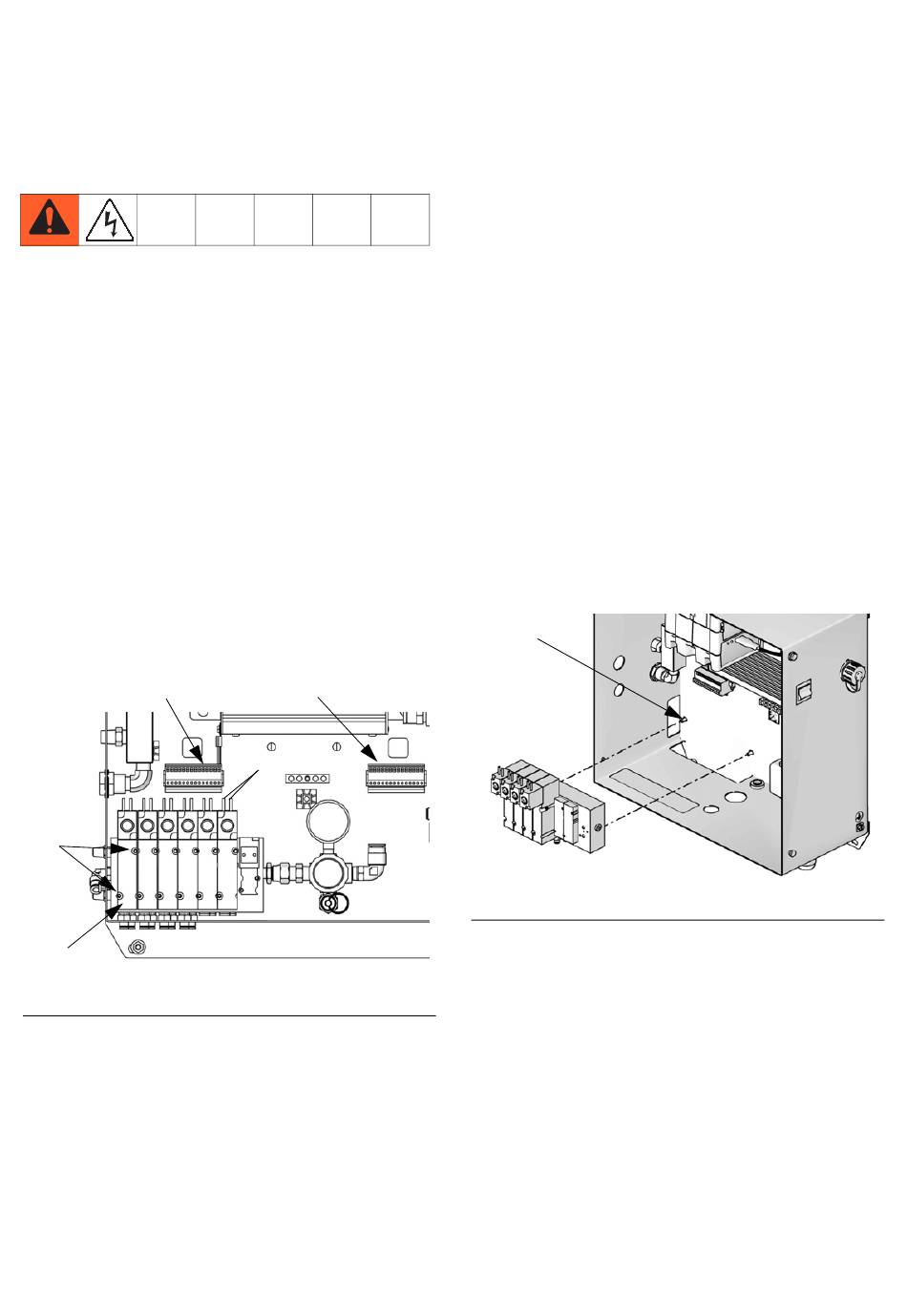

F . 3. Remplacement d'un solénoïde
IG
3A1680T
. 3.
IG
320
N
ti16646a
Pour remplacer le module solénoïde :
1. Exécuter Avant une intervention, page 16.
Débrancher l'alimentation électrique principale.
2. Ouvrir le boîtier de commande.
3. Débrancher tous les fils du solénoïde (N) du faisceau
électrique (320).
REMARQUE : Sur un modèle intrinsèquement sûr, retirer
le régulateur de débit d'air alternatif du module solénoïde.
Consulter la page 21 pour obtenir les instructions de
démontage.
4. Retirer deux vis (305).
5. Retirer puis remplacer le module solénoïde.
6. Brancher tous les fils (N) aux faisceaux électriques
(320). Les fils des solénoïdes sont polarisés (rouge+,
noir-). Consulter les schémas électriques du
système, aux pages 66-69.
7. Replacer le couvercle du boîtier de commande.
305
F . 4. Remplacement du module solénoïde
IG
Entretien
ti16450a
