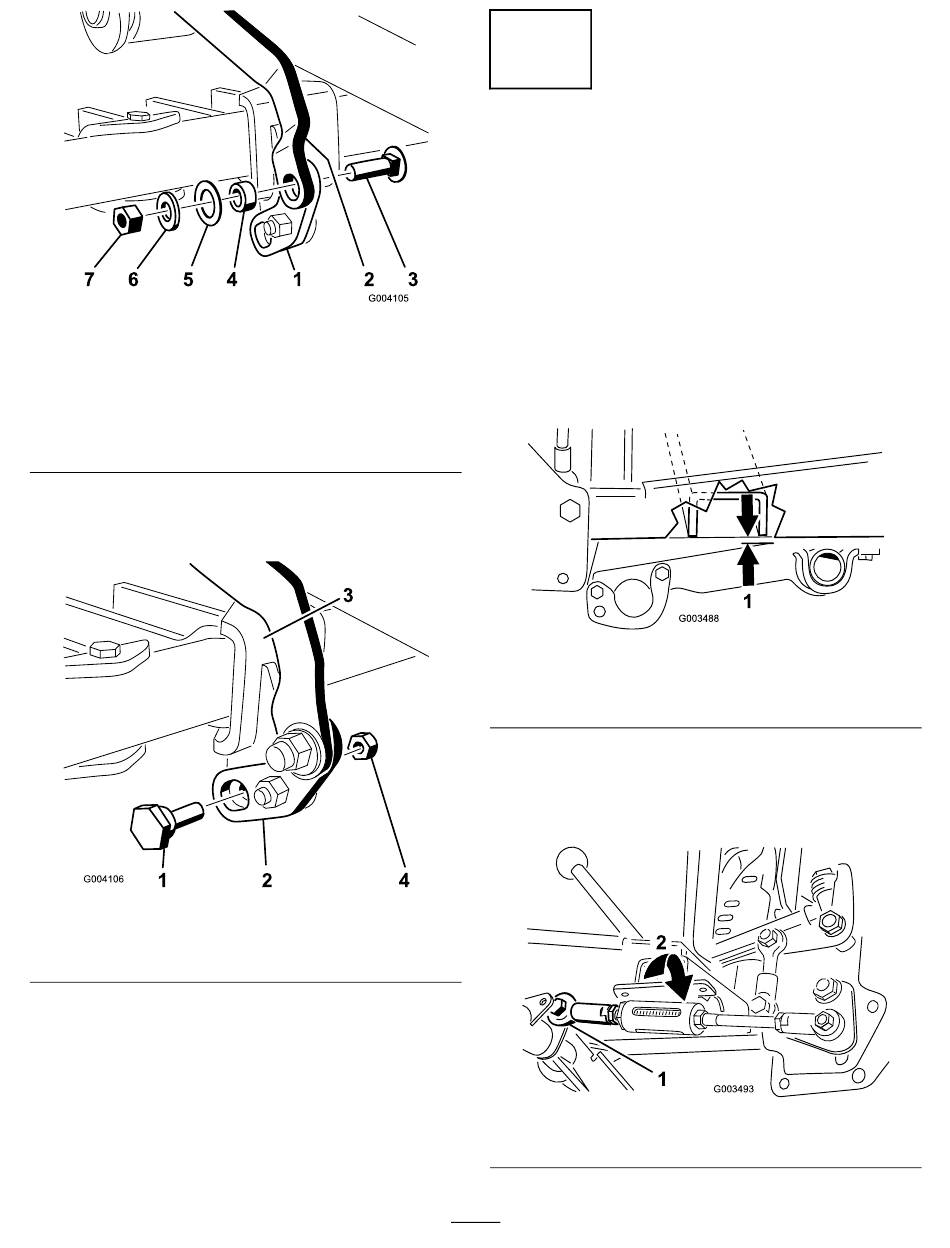

Figure 16
1. Patte de pivot
2. Biellette de barre
porte-outil
3. Boulon de carrosserie (3/8
x 1-1/4 po)
4. Entretoise
6. Insérez un boulon excentrique dans le bas de la patte
de pivot et du support de pivot, et fixez-le en place avec
un contre-écrou (5/16 po) (Figure 16).
1
G004106
Figure 17
1. Boulon excentrique
2. Patte de pivot
5. Rondelle (1 po)
6. Rondelle (13/16 po)
7. Contre-écrou (3/8 po)
3
2
4
3. Support de pivot
4. Contre-écrou (5/16 po)
8
Réglage de la tension du
ressort de pivot et de la tige
réglable
Aucune pièce requise
Procédure
1. Placez le levier de relevage à la position de verrouillage
supérieure.
2. Mesurez la distance entre le cadre du groupe de
déplacement et le tube de pivot, comme illustré à la
Figure 17.
Le côté droit de la machine est montré
1. Mesurez cette distance
Si la distance ne se situe pas entre 1,5 et 4,55 mm,
ajustez la tige réglable comme suit :
A. Retirez le boulon et l'écrou qui fixent de la tige au
tube de pivot (Figure 19).
1. Rotule
9
Figure 18
2
1
G003493
Figure 19
2. Réduire l'écartement
