5
Pose du panneau de protection
et des étriers
Pièces nécessaires pour cette
opération:
1
Panneau de protection
2
Vis à tête tronconique (10 x 1/2 po)
1
Étrier droit
1
Étrier gauche
4
Boulon (5/16 x 1 po)
4
Contre-écrou (5/16 po)
Procédure
Remarque: Si vous avez déposé la lame manuelle,
reposez-la à ce stade.

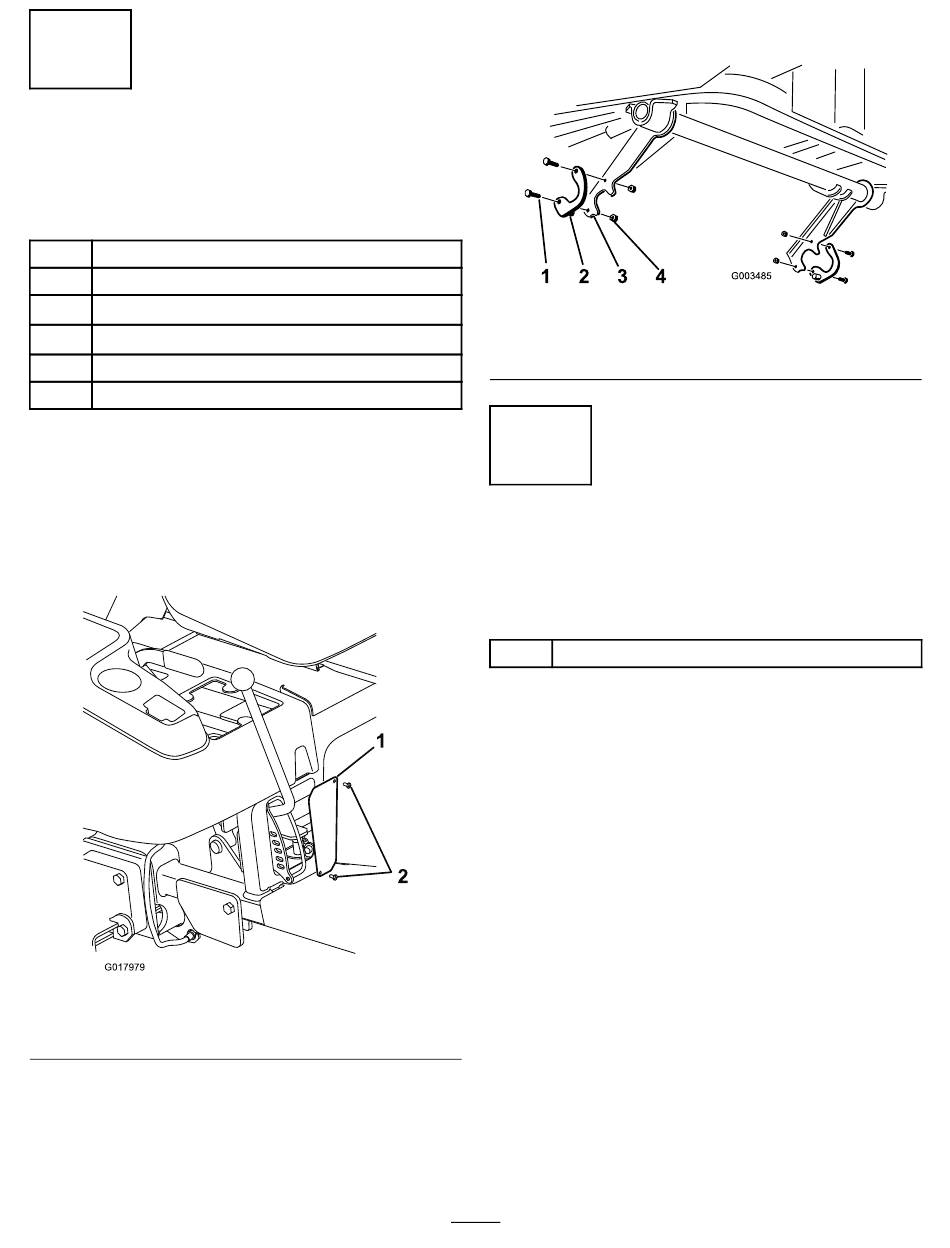

1. Fixez le panneau de protection neuf à l'arrière de
l'ouverture du cadre avec 2 vis à tête tronconique (10 x
1/2 po) (Figure 9).
G017979
1. Nouveau panneau de
protection
2. Fixez légèrement l'arrière d'un étrier à chaque bras
de relevage avec un boulon (5/16 x 1 po) et un
contre-écrou (5/16 po).
Remarque: Le goujon d'étrier doit être dirigé vers
l'intérieur (Figure 10).
1
Figure 9
2. Vis à tête tronconique (10
x 1/2 po)
Remarque: Positionnez les étriers comme montré
à la Figure 10.
1. Boulon (5/16 x 1 po)
2. Étrier
6
Montage d'une barre
porte-outil
Pièces nécessaires pour cette
opération:
1
Barre porte-outil (vendue séparément)
Procédure
Important: Si vous installez une barre porte-dents à
ressort, sautez cette procédure et suivez les instructions
fournies avec la barre porte-dents. Après le montage,
passez à Installation de la pédale de relevage de la barre
porte-outil dans ces instructions.
Remarque: Si le support de pivot n'est pas déjà monté
2
sur la barre porte-outil, montez-le sur la quatrième dent en
partant que la gauche, comme illustré à la Figure 11, et serrez
le boulon et l'écrou pour fixer le support avant de continuer.
6
Figure 10
3. Bras de relevage
4. Contre-écrou (5/16 po)
