ENTRETIEN/NOMENCLATURE DES PIÈCES
Remplacement

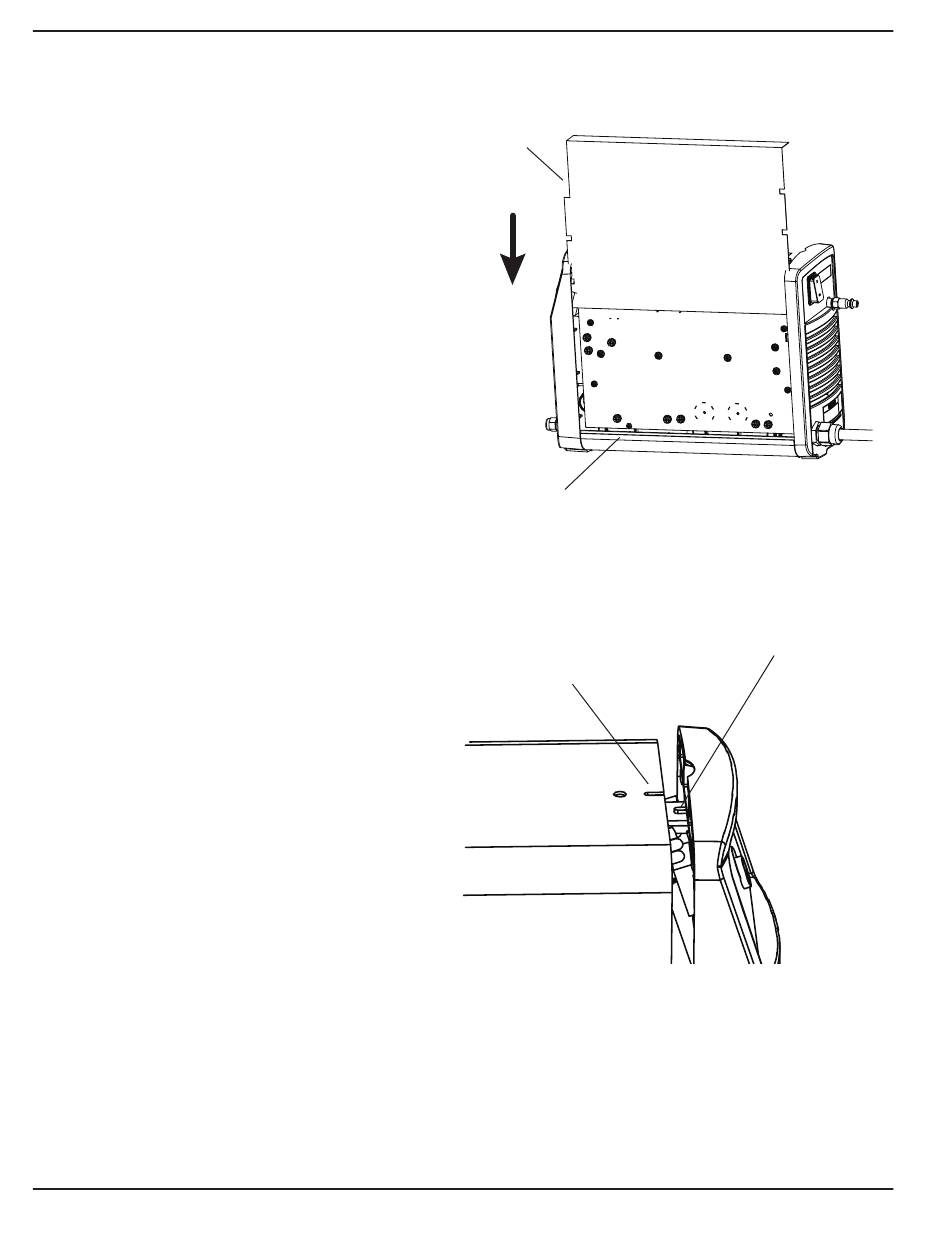

1. Tenir la barrière Nomex de sorte que le
bord avec la découpe longue et 2 petites
entailles se trouvent à gauche et la
bordure avec 3 entailles à droite.
2. Il y a une perforation sur la partie
supérieure d'environ 1 po (25 mm) au-
dessous du bord supérieur. Si l'on
remplace la barrière Nomex par une
neuve, on doit la plier le long de cette
perforation de sorte que le bord supérieur
plie en sens opposé.
3. Positionner la barrière de sorte que le
bord avec la découpe longue soit face à
l'avant (extrémité de la torche) de la
source de courant. Faire glisser la
barrière en place avec le bord inférieur
dans le même rail dans lequel repose le
capot. Les entailles sur chaque bord de
la barrière doivent s'aligner sur les
nervures à l'intérieur des panneaux
d'extrémité.
4. En prenant garde de ne pincer aucun fil,
faire glisser le capot sur la source de
courant. S'assurer que les bords
inférieurs se trouvent dans les rails et que
la fente à la partie supérieure du capot
s'aligne sur la languette du panneau
d'extrémité avant. Positionner la poignée
sur les trous à la partie supérieure du
capot, et utiliser les 2 vis pour fixer
le capot.
5-8
1
Découpe
longue
Rail
Fente du capot
powermax30
Languette
