4 Câblage
AVERTISSEMENT
!
L'appareil est sous tension
Un raccordement non conforme peut occasionner des blessures graves voire la mort.
► Les raccordements électriques doivent être réalisés exclusivement par un électrotechnicien
certifié.
► Le personnel technique doit avoir lu et compris les instructions du présent manuel de mise
en service et les respecter.
► Avant de commencer un raccordement, assurez-vous qu'aucun des câbles n'est sous
tension.
4.1 Raccordement électrique
Le capteur OUSAF44 est raccordé au transmetteur via le jeu de câbles préconfectionnés et
marqués OUK40 (à commander séparément).
Les raccords et le marquage peuvent varier selon le transmetteur utilisé.

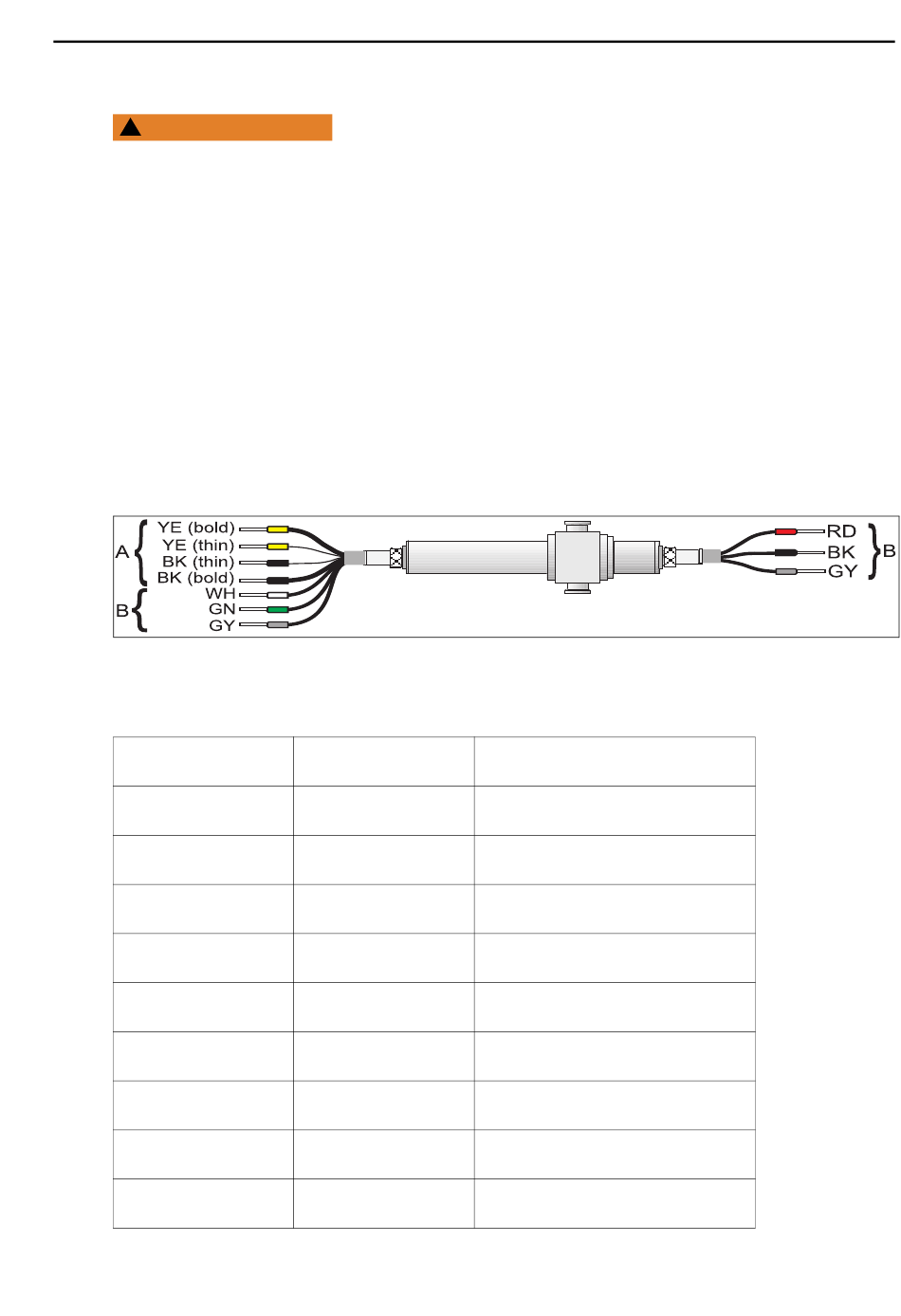

Fig. 5 : Câble de raccordement pour OUSAF44
A Alimentation pour lampe
B Transmission de signal du détecteur de mesure et du détecteur de référence
Borne CVM40
S1.S ou S2.S
S1.1
S1.2
S2.1
S2.2
V1.1
V1.3
V1.4
V1.2
Endress+Hauser
Fil OUSAF44
GY (gris)
RD (rouge)
BK (noir)
WH (blanc)
GN (vert)
YE (gras) (jaune)
YE (fin) (jaune)
BK (fin) (noir)
BK (gras) (noir)
Occupation OUSAF44
Blindage
Détecteur de mesure +
Détecteur de mesure -
Détecteur de référence +
Détecteur de référence -
Tension de la lampe +
Détection de la tension de la lampe +
Détection de la tension de la lampe -
Tension de la lampe -
Câblage
