Principe de fonctionnement
5.5 Contrôle visuel
Utilisation d'une tige de référence pour le test fonctionnel
Tous les capteurs standard (capteur sans Easycal™) sont livrés avec une tige de référence. Elle
permet de réaliser un test fonctionnel de l'appareil sans utiliser de solution d'étalonnage. Cette
tige de référence est vissée dans le boîtier du capteur et sert à bloquer partiellement la lumière
du capteur. On simule ainsi l'absorption dans la chaîne optique. La vue de coupe ci-dessous d'un
détecteur OUSAF44 montre l'emplacement de la tige de référence et son effet de blocage.
4

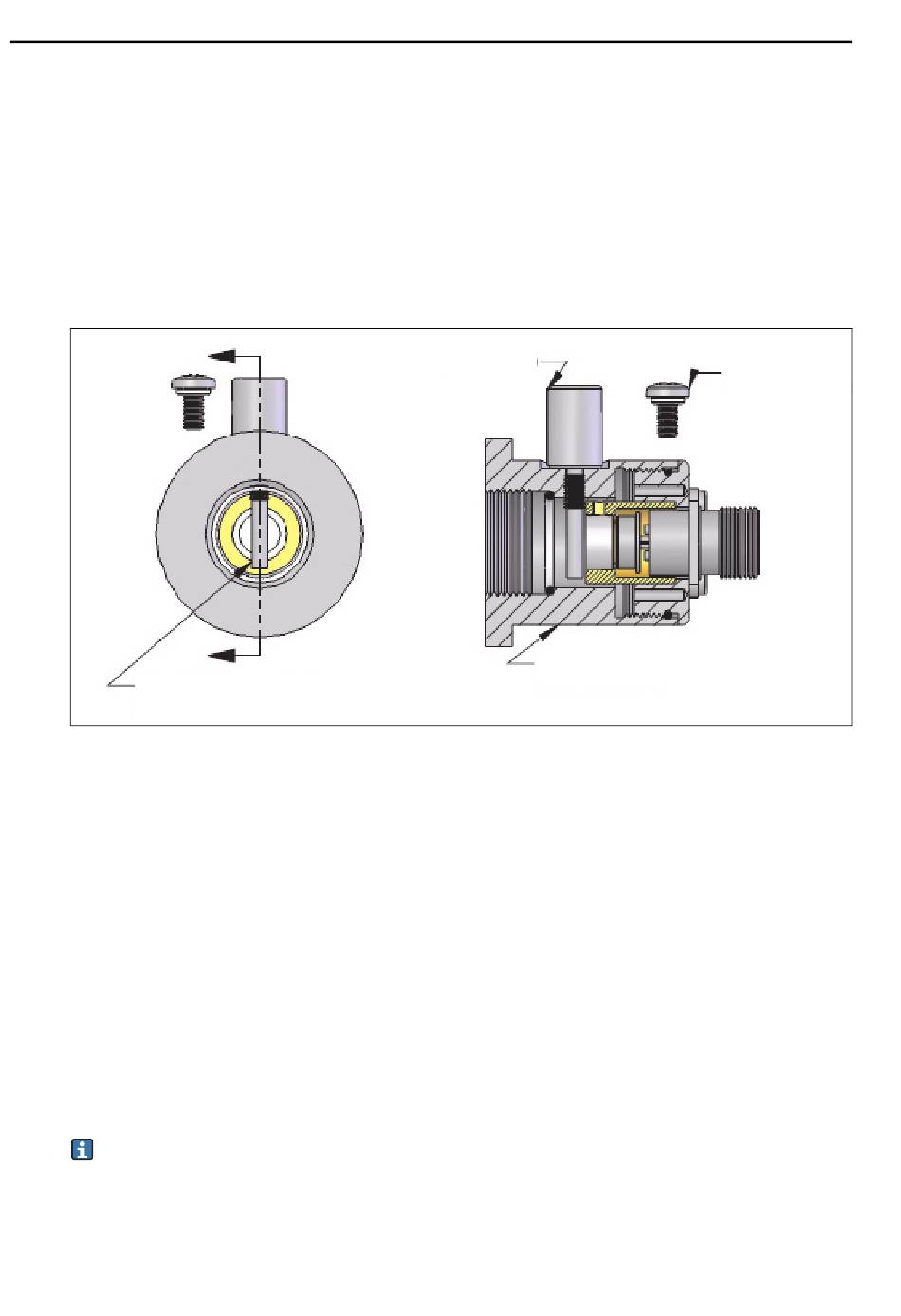

Fig. 9 : Vue de coupe du détecteur avec tige de référence
1 Tige de référence (vissée)
2 Bouchon fileté (remplace la tige de référence)
3 Module détecteur de mesure
4 Lorsque la tige de référence est insérée, l'ouverture du détecteur est partiellement bloquée et entraîne un
changement répétable de la densité optique, ce qui permet de vérifier le capteur directement sur site.
Si la tige de référence est utilisée lors d'un étalonnage initial standard avec solution étalon, elle
peut servir pour des vérifications de routine du système. Lors de l'étalonnage initial d'un couple
analyseur/capteur, il faut utiliser des solutions standard pour étalonner la réaction du système
sur l'ensemble de la gamme de mesure. Après l'étalonnage, une valeur peut être déterminée
pour la tige de référence. Pour cela, il faut remplir le capteur d'eau et s'assurer que l'analyseur
affiche zéro. La tige de référence est ensuite introduite dans le boîtier détecteur du capteur et la
valeur affichée est notée. L'étalonnage de l'analyseur peut être vérifié ultérieurement à n'importe
quel instant. Pour cela, il faut réinsérer la tige de référence et vérifier si l'analyseur indique les
mêmes valeurs lorsque le capteur est rempli d'eau.
Tous les analyseurs doivent être réétalonnés avec des solutions standard si des
modifications de la chaîne de mesure optique ont été réalisées. Cela comprend également
le remplacement des joints ou des lampes.
